三通式焊接管道结构设计方案

　　在工业流体输送系统的管路布设场景中，这类三通结构的焊接管道是实现管路分流、转向对接的核心连接件，常应用在液压泵站油路布设、化工介质输送支路、小型发电机组冷却回路等需要多向管路连通的工况中，相比一体铸造成型的三通管件，焊接组合式的管道结构可根据现场安装空间灵活调整各段管长与接口角度，适配非标准布设的管路需求，降低定制异型铸件的开模成本与生产周期。

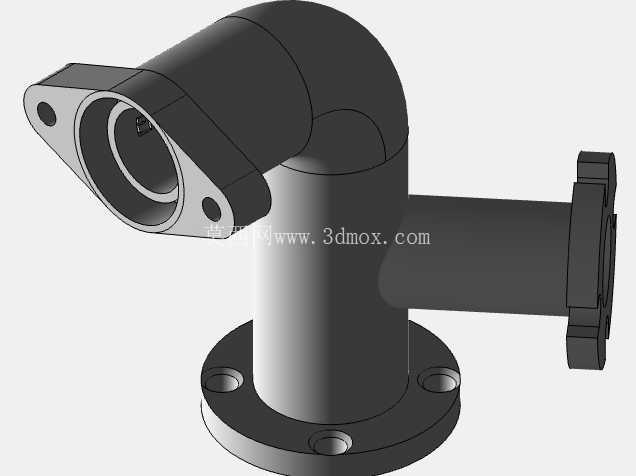

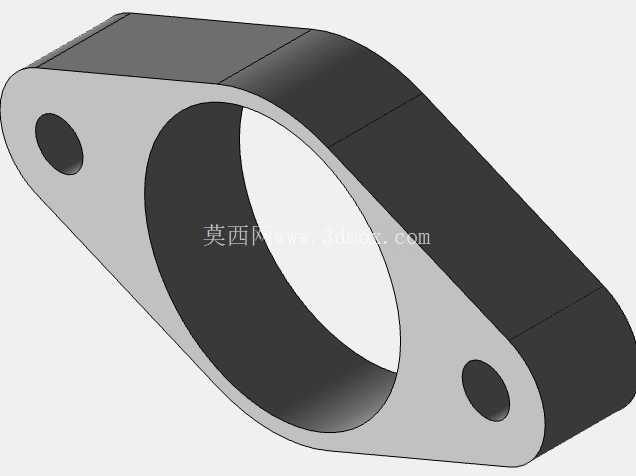

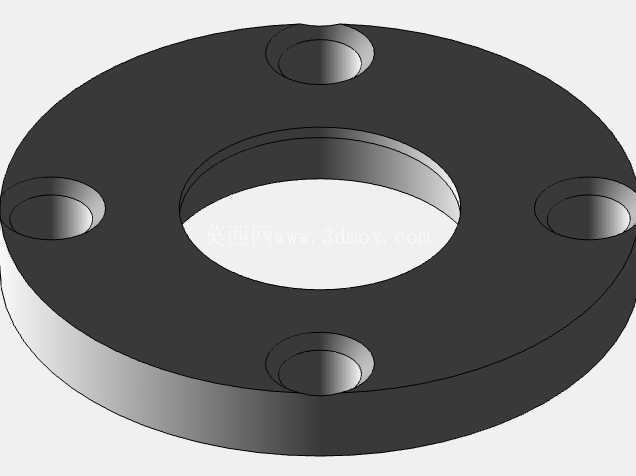

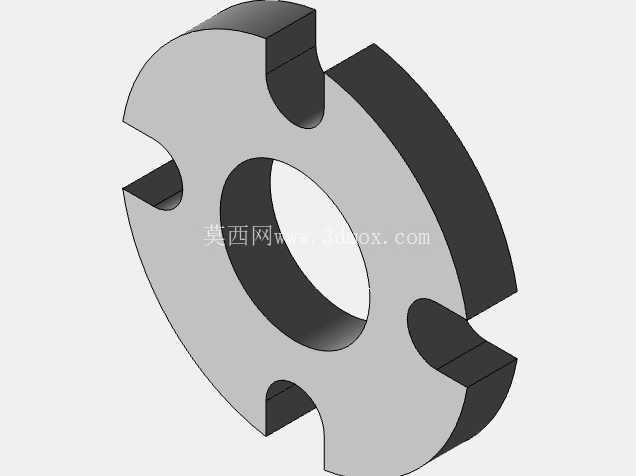

　　从实际使用功能来看，该管道结构可同时实现三个方向的管路连通，其中竖直段底部采用圆形法兰盘作为主固定接口，法兰盘上均匀分布四个螺栓安装孔，可与底部设备的对应法兰面通过螺栓紧固实现密封连接，安装时需匹配对应压力等级的密封垫片，保证接口处的承压密封性能，避免输送介质出现渗漏问题；水平朝向的两个接口分别采用不同的连接形式，其中一侧为带两个安装孔的菱形法兰耳结构，适合与小通径的阀件、支管段进行对接，另一侧为外螺纹式接口，可直接拧入带内螺纹的管路接头，无需额外配置法兰转接件，适配不同规格的外接管路连接需求。

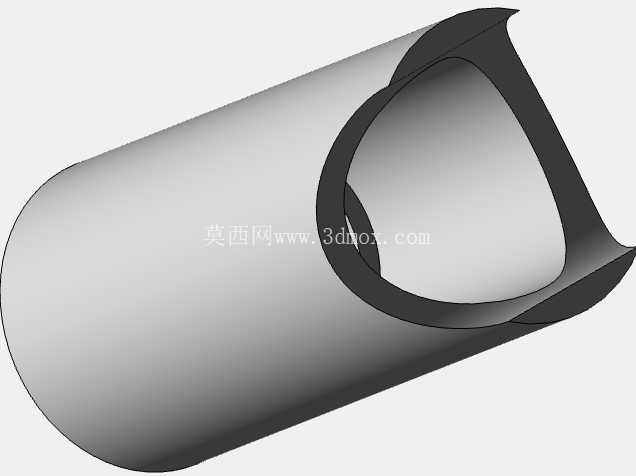

　　在结构设计思路上，该管道优先考虑焊接工艺的可实现性，各段管体采用等壁厚的无缝管材裁切后组对焊接，弯头段采用标准90度冲压弯头与直管段焊接成型，避免小半径弯管加工时出现管壁减薄、褶皱等缺陷，保证管路整体的承压能力；各接口的连接端面均在焊接完成后进行二次机加工，保证法兰端面的平面度、螺纹接口的同轴度，消除焊接变形带来的安装错位问题。从安装边界尺寸来看，竖直段管体的高度需匹配底部法兰到上部弯头的中心距，预留足够的螺栓拆装空间，避免安装时扳手操作空间不足；水平方向两个接口的伸出长度需根据外接设备的布设位置确定，法兰耳上的安装孔中心距严格匹配对接件的孔位尺寸，螺纹接口的长度需满足螺纹旋合深度要求，同时预留足够的管钳操作空间，方便现场安装时的拧紧作业。

　　在实际工况应用中，这类焊接管道需根据输送介质的特性选择对应材质的管材与焊材，输送普通冷却水时可采用普通碳钢材质配合防腐涂层，输送腐蚀性介质时则需采用不锈钢管材并采用对应牌号的焊材进行氩弧焊接，焊接完成后需对焊缝进行无损检测，排查气孔、夹渣、未焊透等焊接缺陷，同时根据管路工作压力进行水压试验，验证整体结构的密封性能与承压强度，避免运行过程中出现焊缝开裂、介质泄漏等故障。在管路系统的振动工况下，焊接结构的管道相比螺纹拼接的管路具备更好的刚性，可减少管路接头处的松动风险，同时可在管体合适位置焊接管夹固定座，方便安装管路固定支架，进一步提升管路运行的稳定性，降低振动带来的焊缝疲劳损伤。设计过程中需充分考虑介质在管路内的流动阻力，90度弯头的曲率半径选取1.5倍管外径的标准值，减少介质转向时的局部阻力损失，各支管与主管的连接位置采用平滑过渡的焊接坡口，避免焊缝处出现凸起结构干扰介质流动，降低管路内的紊流与噪声问题。
