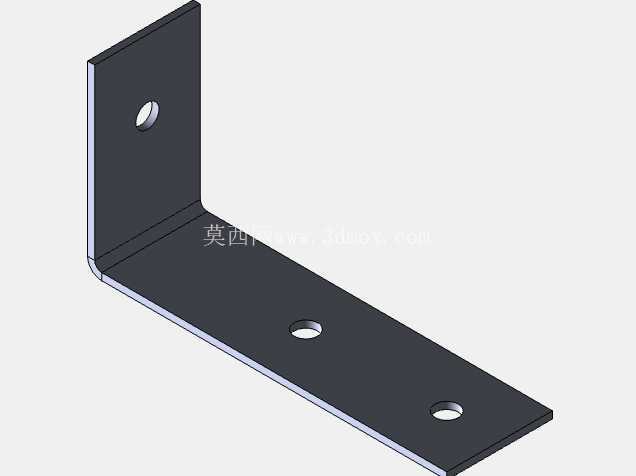

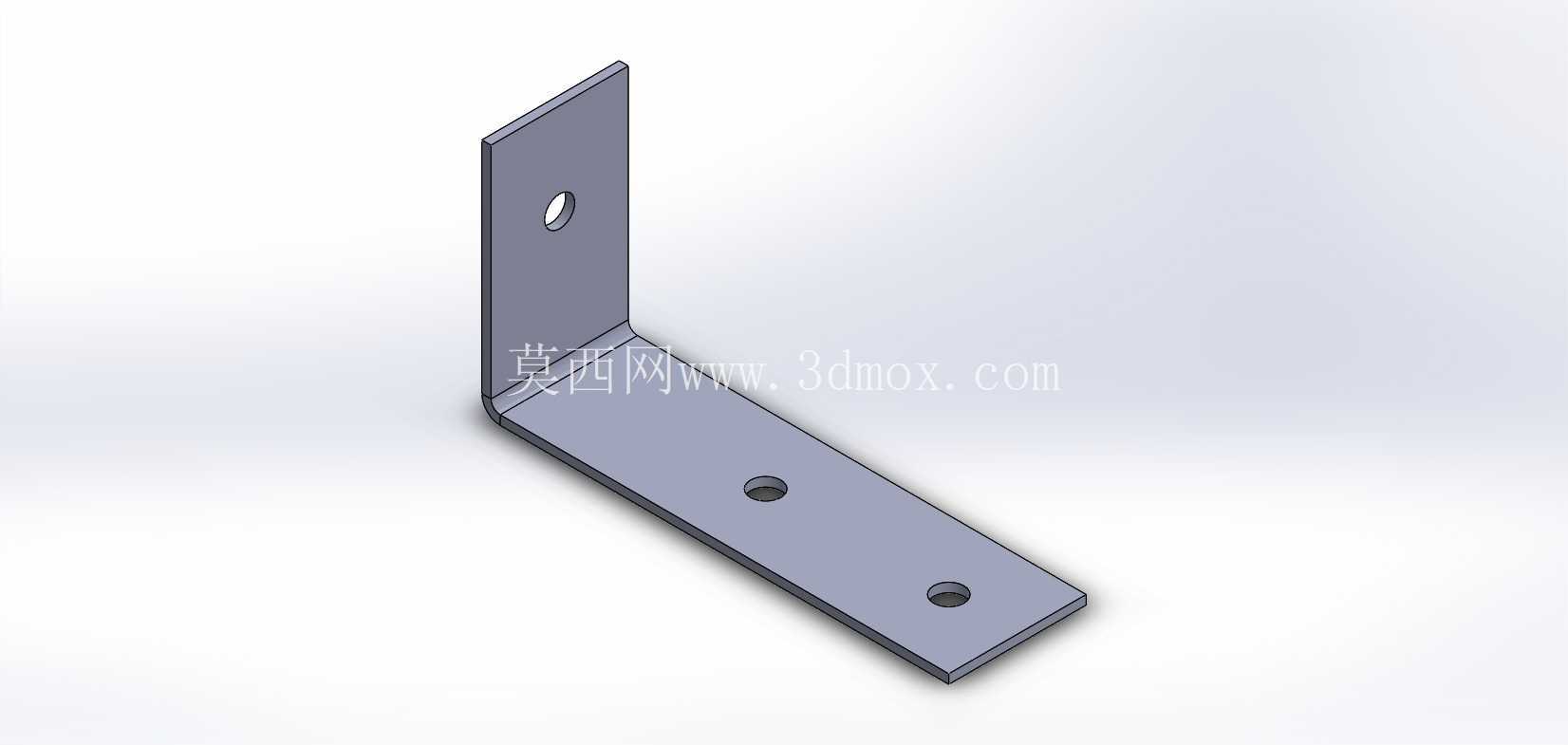

低碳钢材质L型钣金连接固定支架

在各类轻载设备机架拼装、低压电气柜内部元件固定、小型输送线侧边附件安装、民用五金置物架组装场景中，这类L型钣金支架是应用频次极高的基础连接构件，它不需要复杂的定制加工，依靠标准化的折弯结构就能实现两个垂直安装面的载荷传递，替代了早期现场焊接角码的作业方式，大幅降低现场施工的工时与对焊接技能的依赖。

从实际使用功能来看，这个支架的两个垂直翼板分别承担不同的连接作用，较长的翼板通常用于贴合在大尺寸的型材基准面上，比如铝型材机架的T型槽面、钣金柜体的内壁、木质或金属置物架的横梁侧面，通过两个沿翼板长度方向排布的安装孔，可以调整支架在基准面上的固定位置，适配不同安装间距的需求；较短的垂直翼板则用于承载待固定的小型部件，比如线缆走线槽、小型传感器安装座、轻质气动元件的固定架、薄型防护挡板的侧边连接，单孔的设计可以让被固定件在小范围内调整安装角度，抵消部分安装面的形位公差带来的装配偏差。

设计层面完全围绕钣金加工的工艺特性展开，选用2mm厚的低碳冷轧钢板作为基材，本身就适配常规激光切割下料与数控折弯的批量加工流程，不需要额外开模，小批量生产时成本控制优势明显。折弯处的内弯曲半径匹配板材厚度设置，避免折弯过程中出现外侧材料拉裂、内侧材料起皱的缺陷，所有孔位均采用常规圆孔设计，适配市面上通用的M4、M5规格的螺栓或自攻螺钉，不需要特殊规格的紧固件配套。翼板的边缘都做了微小的倒角处理，去除激光切割产生的毛刺与锐边，避免装配过程中划伤操作人员，也不会对配套安装的线缆、软质防护件造成割损。

从安装边界来看，这个支架的整体外轮廓尺寸适配狭小空间内的垂直连接需求，长翼板的长度控制在常规手动工具可操作的范围内，即使在距离相邻构件不足50mm的狭窄安装空间内，也可以使用短柄螺丝刀完成螺栓紧固作业；短翼板的高度刚好满足单颗紧固件的安装空间需求，不会因为翼板过高占用过多的垂直方向安装空间，也不会因为翼板过短导致紧固件的啮合长度不足、连接强度不够。两个翼板的平面度控制在普通钣金件的常规公差范围内，安装时不需要额外配磨结合面，依靠紧固件的压紧力就能实现两个安装面的紧密贴合，不会出现明显的装配间隙。

在载荷承受特性上，这个支架适合承受垂直于安装面的静载荷，比如承托重量在5kg以内的小型电气元件、轻质附件，依靠低碳钢本身的屈服强度与折弯处的结构强度，正常使用下不会出现翼板变形、折弯处开裂的问题。如果是承受侧向的冲击载荷，也可以通过在两个翼板之间增加三角加强筋的方式快速改型，不过常规场景下的无筋结构已经能满足绝大多数轻载连接需求，同时还能保持零件本身的轻量化，单个零件的重量控制在百克级别，批量运输、现场搬运都十分便捷。

实际选型使用时，需要注意安装面的表面粗糙度，如果是安装在喷漆或喷塑的型材表面，需要确认涂层厚度不会导致支架安装后出现倾斜，必要时可以在支架与安装面之间增加薄垫片调整垂直度；如果是在有轻微腐蚀的环境下使用，也可以在支架加工完成后增加镀锌、喷塑的表面处理工序，提升零件的防锈能力，不需要改动整体的结构尺寸就能适配不同的使用环境。这类支架的结构通用性极强，只需要调整翼板长度、孔位间距、板材厚度，就能快速衍生出适配不同载荷等级、不同安装空间的系列化零件，是结构设计人员做轻载连接结构选型时的优先考虑构件之一。
