管路连接用轭接头结构设计方案

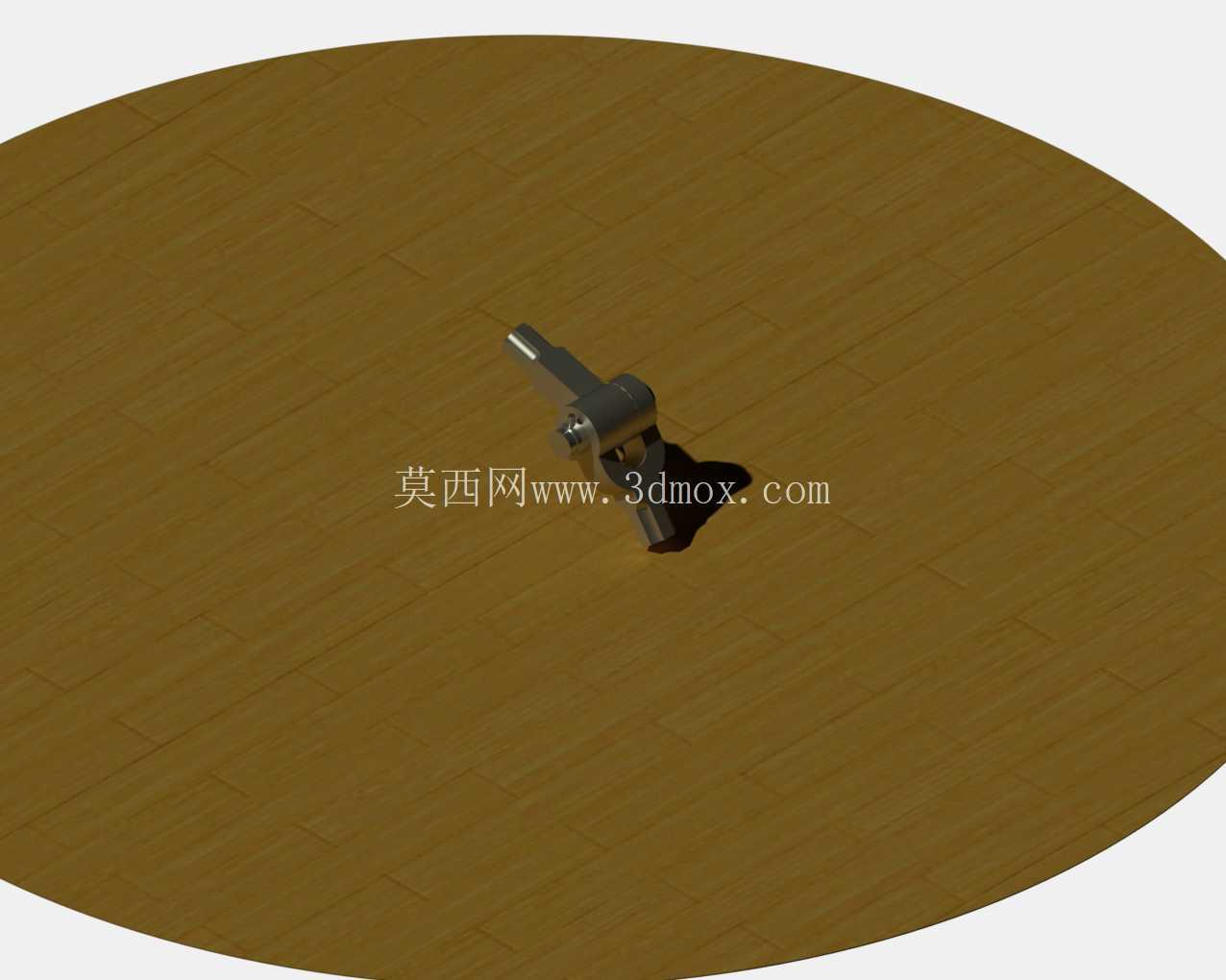

　　在流体输送管路系统、小型液压控制回路以及低压气动传输场景中，轭接头是实现管路快速对接、转角过渡的核心连接构件，这类构件常被应用在小型工程机械的辅助液压支路、农用灌溉管路的快拆节点、家用供水系统的转角连接位置，相比传统螺纹直连接头，轭式结构的接头能够在不转动整段管路的前提下完成装拆，大幅降低狭窄安装空间内的管路布设难度。从结构功能层面看，这款轭接头采用压铸成坯后二次机加工的工艺路线，主体分为对接基座、压合轭臂、密封嵌槽三个核心功能段，对接基座端面预留标准管路适配的环形嵌槽，可嵌入橡胶或聚四氟乙烯密封垫，装配后依靠轭臂的压合张力实现端面密封，无需额外缠绕密封填料即可耐受1.6MPa以内的流体压力，适配常温下的清水、矿物液压油、低压压缩空气等常见介质。

　　设计阶段首先要明确安装边界条件，这类接头的安装空间通常预留的操作间隙不超过接头本体径向尺寸的1.2倍，因此轭臂的开合角度被控制在35度以内，既保证装拆时轭臂有足够的让位空间，又避免开角过大导致轭臂根部应力集中引发断裂；对接基座的同轴度公差控制在0.05mm以内，保证与对接管路端面贴合时无偏斜，杜绝密封面局部渗漏的隐患。外形尺寸方面，接头主体的通径匹配常用的小规格管路，整体径向最大尺寸不超过通径的2.8倍，轴向总长度控制在通径的3.2倍，轭臂的壁厚根据压铸工艺的最小成型厚度设定为2.5mm，同时在轭臂与基座的连接位置设置R1.5的过渡圆角，既优化压铸时的金属液充型流道，减少冷隔、缩孔等压铸缺陷，又能降低使用过程中应力集中导致的疲劳断裂风险。

　　实际选型适配时，这类轭接头可匹配同通径的硬管、软管组件，轭臂的压合端面设计有防滑齿纹，当配套的锁紧卡箍卡入后，可避免管路受流体脉冲压力时出现松脱，在存在小幅振动的设备管路布设场景中，这种结构的防松表现优于普通的螺纹旋合接头。从建模逻辑来看，设计时先以管路通径为核心基准，先绘制对接基座的密封端面轮廓，再延伸出基座的主体结构，之后根据装拆操作的力臂需求确定轭臂的长度与弯折角度，最后在各连接位置添加工艺圆角与拔模斜度，拔模斜度设定为1.5度，适配压铸模具的开模方向，避免成型后出模拉伤工件表面；密封嵌槽的深度根据常规密封垫的压缩量设定为密封垫厚度的30%，保证装配后密封垫的压缩率处于合理区间，既不会因压缩量过大导致密封垫永久变形失效，也不会因压缩量不足出现密封面渗漏。

　　在实际工程应用中，这类轭接头常被用于需要频繁拆装维护的管路节点，比如小型设备的液压油取样口、农用机械的农药输送管路快接端、家装水路的暗装转角位置，相比传统的丝扣接头，它的装拆效率提升60%以上，且不需要额外的管钳、生料带等辅助工具与材料，徒手即可完成装拆操作，后期维护成本更低。结构强度校核阶段，针对轭臂根部的受力情况做了简化力学计算，当接头承受额定工作压力时，轭臂所受的最大拉应力远低于压铸铝合金的许用应力，即使在1.5倍额定压力的过载工况下，轭臂的变形量仍处于弹性变形区间，不会出现永久变形导致的密封失效。
