两级减速齿轮箱二维工程结构设计

项目分类:齿轮 发布时间:2026-06-29 ID:1191099
  • 两级减速齿轮箱二维工程结构设计
  • 两级减速齿轮箱二维工程结构设计

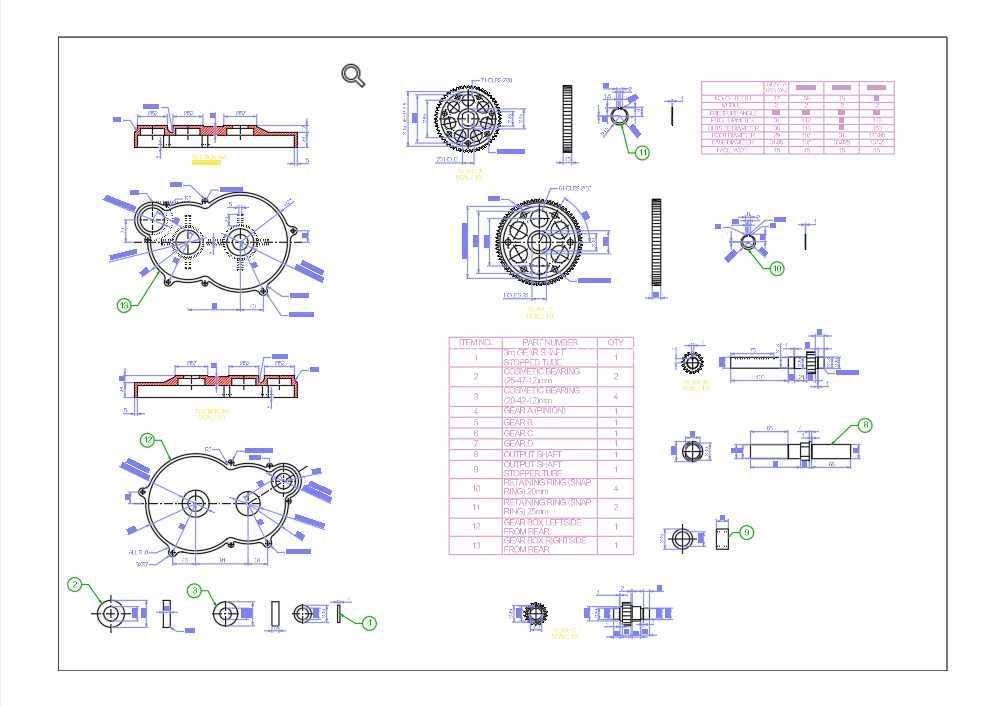

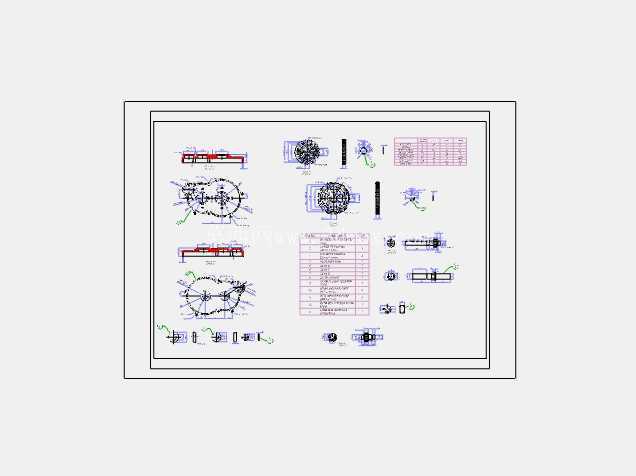

这套两级减速齿轮箱的二维工程图纸,完整覆盖了传动系统设计中从核心啮合副到箱体支撑结构的全要素设计内容,在中小功率传动场景中有着极高的复用参考价值。从实际应用场景来看,这类两级减速结构常被用在输送线驱动单元、小型物料提升设备、轻工包装机械的动力输入端,用来匹配高转速低扭矩的动力源与低转速大扭矩的执行端,解决动力输出特性与负载需求不匹配的问题。不同于单级减速结构,两级传动的布局可以在有限的空间内实现更大的传动比,同时避免单级大齿轮带来的径向尺寸过载问题,让整体传动单元的布局更紧凑,适配更多安装空间受限的设备场景。

从结构设计思路来看,这套图纸里的齿轮箱采用剖分式箱体结构,上下箱盖的结合面经过精密配合设计,既方便内部齿轮、轴系、轴承的装配与后期维护,也能保证箱体闭合后的密封性能,避免传动过程中润滑油渗漏。图纸中完整标注了各级齿轮的啮合参数、轴系的支撑跨距、轴承的安装位尺寸,还有箱体上的安装孔位定位尺寸,这些细节直接决定了齿轮箱装配后的运行精度。在齿轮副的布局上,高速级采用小模数斜齿齿轮来降低高速运转时的啮合噪音,提升传动平稳性,低速级采用相对更大模数的直齿齿轮来承受输出端的大扭矩负载,这种高低速级的齿轮参数差异化设计,是兼顾传动效率与负载能力的典型方案。

从安装边界与尺寸配合来看,图纸里明确给出了箱体的整体外形轮廓尺寸、输入输出轴的伸出长度与轴径规格、安装底座的孔距与孔径参数,还有轴端的键槽尺寸公差,这些参数是设备选型时做安装适配的核心依据。输入轴端的连接尺寸适配常规的Y系列小型电机输出轴,不需要额外做转接法兰就能直接对接,输出轴的尺寸则匹配常用的联轴器、链轮安装规格,能直接对接负载端的传动部件。箱体上的油标位置、放油孔位置、透气塞安装位也都在图纸上做了明确标注,这些辅助结构的设计直接关系到齿轮箱后期的运维便利性,比如放油孔设置在箱体油池的最低位置,能保证换油时旧油可以完全排空,油标的位置设置在箱体侧面的中间高度区间,能直观观察油池内的润滑油液位,避免缺油导致的齿轮干磨损坏。

在轴系的支撑设计上,每根传动轴都采用双轴承支撑结构,轴承选型匹配对应轴段的受力情况,高速轴选用深沟球轴承承受径向载荷与少量轴向载荷,低速轴因为承受更大的径向力与冲击载荷,选用承载能力更强的圆锥滚子轴承,同时在轴承端盖处设计了密封槽,用来安装毡圈油封或者橡胶密封圈,防止润滑油从轴伸位置泄漏,也能阻挡外部的粉尘、碎屑进入箱体内部污染润滑油与啮合齿面。图纸中还给出了各级齿轮的中心距公差、齿面的粗糙度要求、轴与轴承配合处的公差带,这些形位公差与尺寸公差的标注,是保证加工后零件装配精度的关键,比如两轴的平行度公差如果超出设计范围,会导致齿轮啮合时出现偏载,加剧齿面磨损,大幅缩短齿轮箱的使用寿命。

从实际生产加工的角度来看,这套图纸的视图布局完全符合机械制图的国标规范,主视图、俯视图、侧视图还有局部剖视图搭配完整的明细栏、技术要求,加工车间拿到图纸后可以直接按图进行箱体的铣削、镗孔加工,齿轮的滚齿、剃齿加工,还有轴类零件的车削、磨削加工,不需要额外补充尺寸信息。图纸里的明细栏明确标注了每个零件的材料选用,比如箱体采用灰铸铁材料,利用铸铁的减震性能降低齿轮啮合时的振动传递,齿轮采用调质处理的45号钢或者20CrMnTi渗碳淬火,保证齿面的硬度与芯部的韧性,轴类零件同样采用调质处理,提升轴的抗扭、抗弯疲劳强度。这些材料与热处理要求的标注,让整套设计的可落地性极强,不需要设计人员再做额外的工艺补充。

在传动效率的考量上,两级减速的结构设计把总传动比合理分配到高速级与低速级,让两级齿轮的浸油深度保持在合理区间,避免高速级齿轮浸油过深带来的搅油损失,也保证低速级齿轮能充分接触润滑油,形成有效的油膜润滑。箱体内部的油池设计有足够的容积,既能储存足够的润滑油满足润滑需求,也能让传动过程中产生的热量通过箱体壁散发到空气中,避免长时间运转时油温过高导致润滑油粘度下降,影响润滑效果。这种兼顾散热、润滑、装配、维护的细节设计,是成熟传动部件设计的典型特征,对于刚接触减速箱设计的工程人员来说,这套图纸里的结构布局、公差标注、细节设计都有很高的参考价值,可以直接借鉴到同类型的中小功率减速传动单元设计中,减少重复设计的工作量,也能规避很多新手设计时容易忽略的工艺、装配、运维层面的问题。
