直齿圆柱传动齿轮结构设计方案

在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖范围最广的动力传递构件，从普通的轻工输送设备、小型工装夹具的动力传递单元，到中端工业减速机、机床进给机构的传动链路，都能看到这类构件的身影。不同于斜齿、人字齿等特殊齿形的齿轮，直齿圆柱齿轮不存在轴向分力，对支撑轴承的轴向载荷承载要求更低，安装调试的容错空间也更大，尤其适合中低速、载荷平稳的传动场景，比如小型包装生产线的辊筒驱动、非标自动化设备的工位转位传动、农用小型机具的动力输出链路，都优先选用这类齿形的齿轮作为传动核心件。

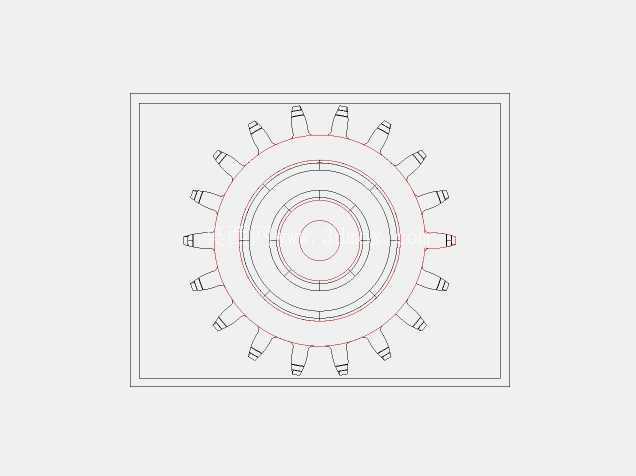

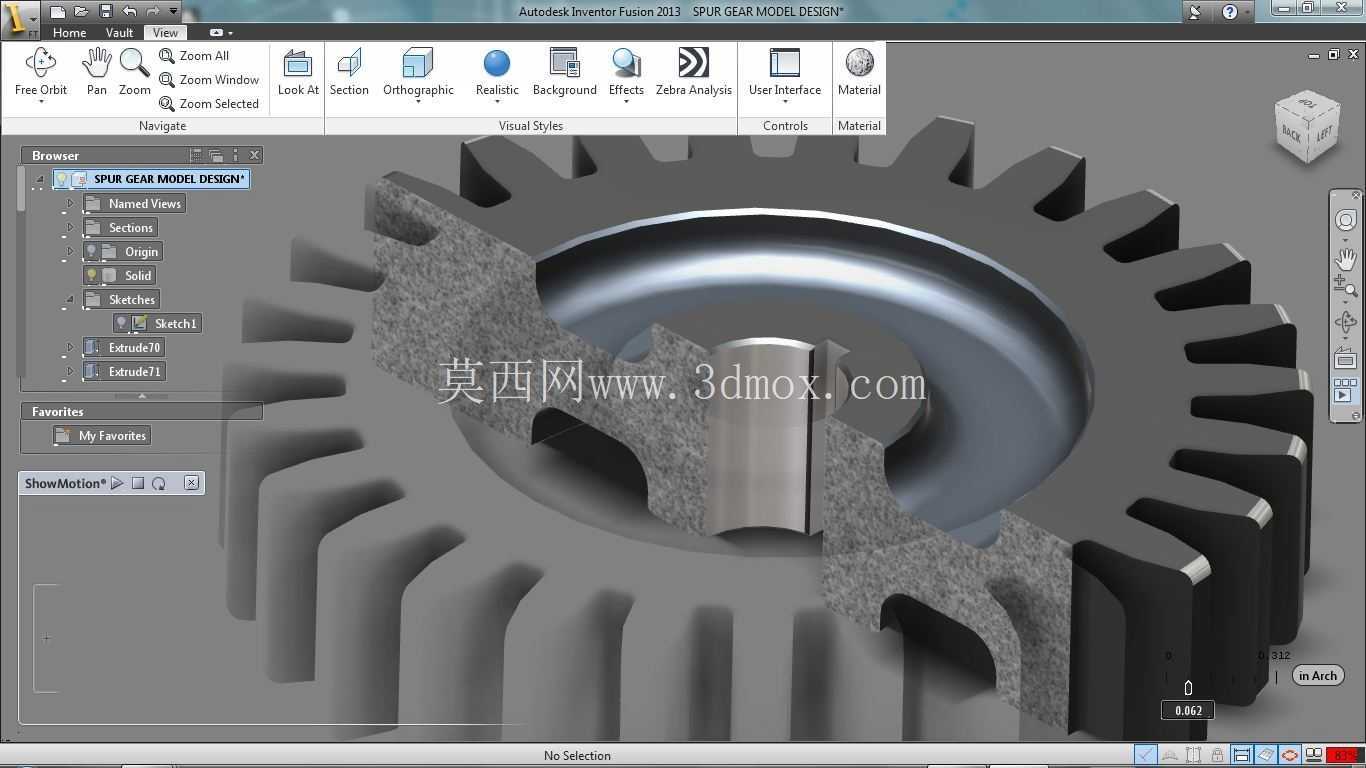

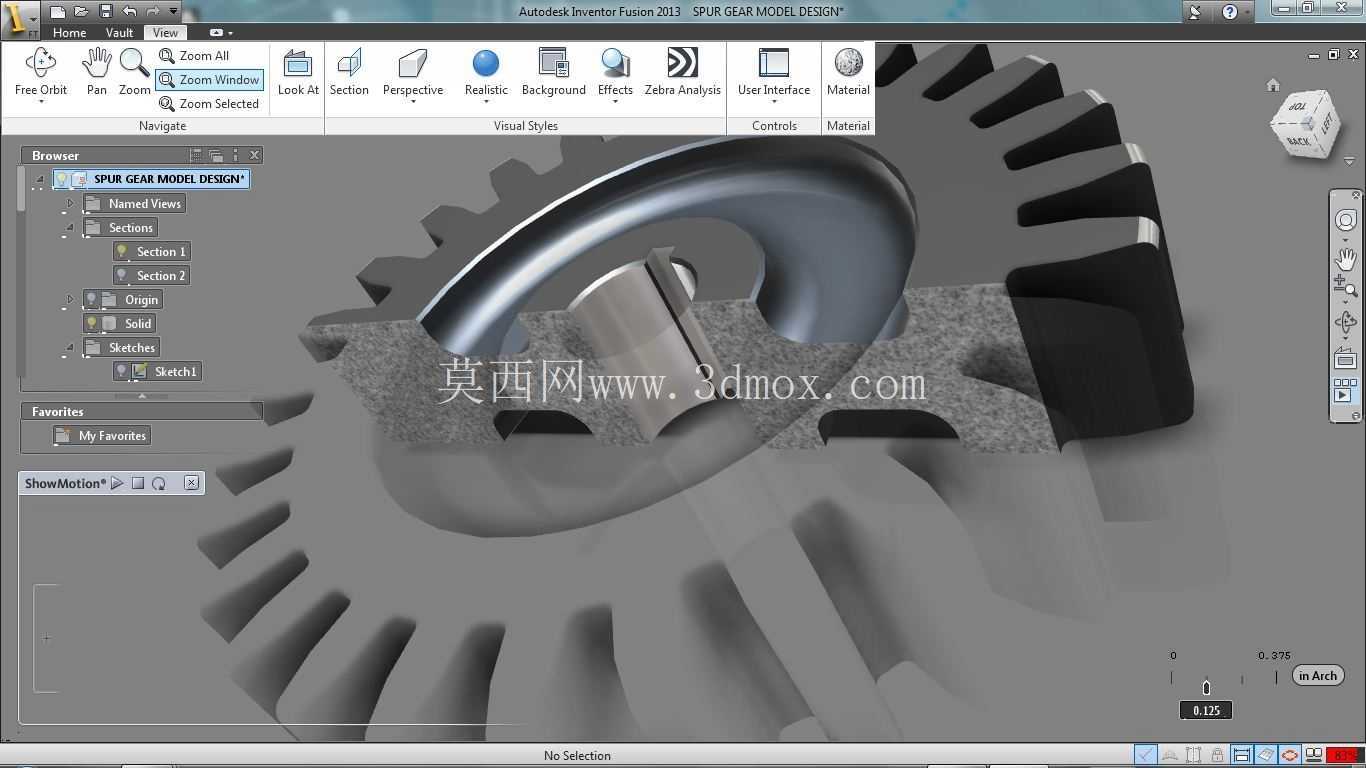

本次设计的直齿圆柱齿轮，整体采用辐板式结构布局，中心设置阶梯式安装轴孔，轴孔内侧预留了键槽安装位，能够通过平键实现与传动轴的周向固定，避免动力传递过程中出现轴与齿轮的相对滑转。齿轮的轮毂部分做了加厚处理，在轴孔配合段的长度大于轮缘厚度，能够提升与传动轴的配合接触面积，降低配合面的比压，减少长期交变载荷下的配合面磨损。轮缘部分的齿宽经过匹配计算，能够保证啮合过程中齿面接触应力处于材料许用范围内，避免出现过早的点蚀失效。齿顶部分做了微小的倒角处理，既能够去除加工过程中产生的锐边毛刺，也能减少齿轮啮合入齿阶段的刚性冲击，降低传动过程中的敲击噪音。

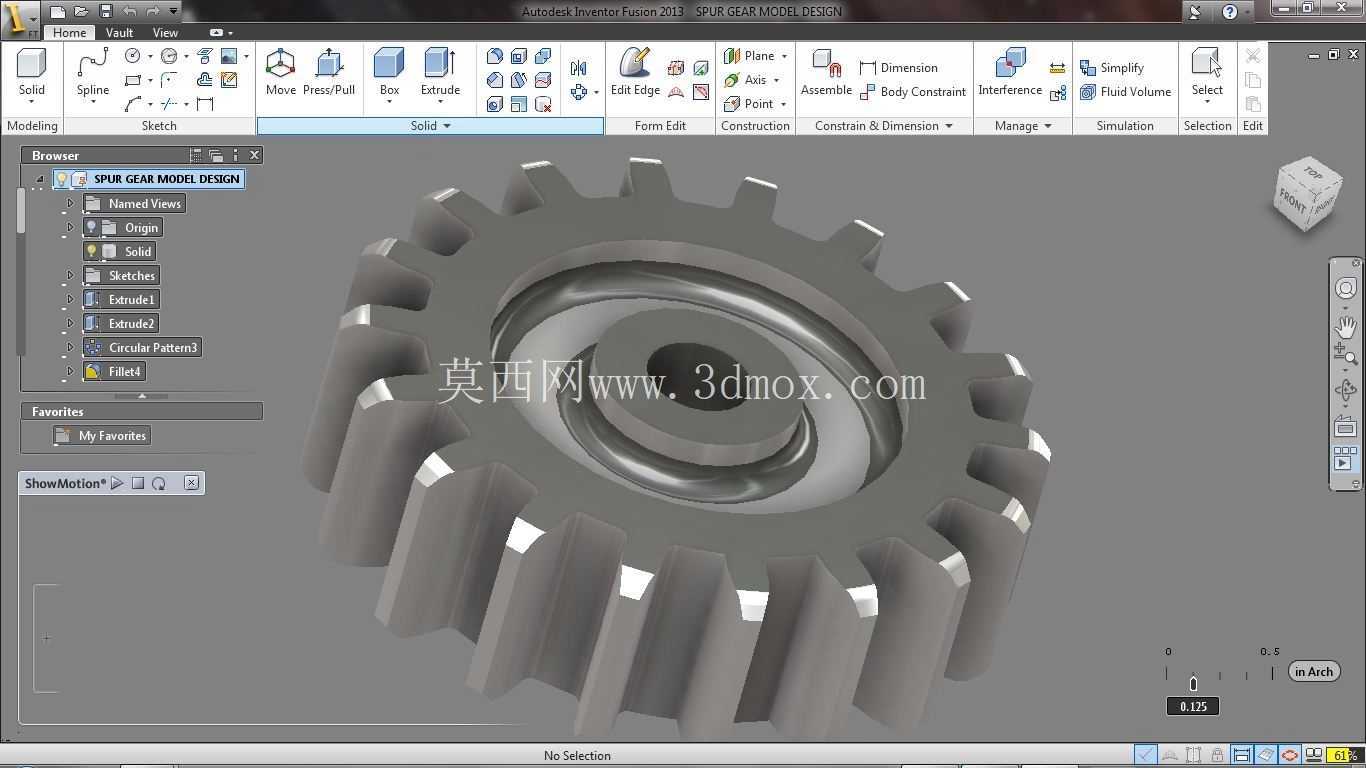

从设计思路层面来看，这个齿轮的建模过程优先保证了齿形轮廓的准确性，通过参数化生成渐开线齿廓，确保齿距、齿厚、齿槽宽的尺寸符合啮合基本要求，避免出现根切等影响传动强度的建模缺陷。在结构细节处理上，辐板与轮毂、轮缘的衔接位置都做了圆角过渡，能够分散应力集中点，避免齿轮在承受冲击载荷时，在衔接位置出现应力断裂的问题。齿轮的安装边界尺寸经过适配，中心轴孔的直径、轮毂的轴向长度、轮缘的外径尺寸都匹配常规的传动轴系安装要求，不需要额外做非标适配就可以直接应用在同参数的传动链路中。

在实际使用场景中，这类直齿轮的传动效率可以达到98%以上，因为没有轴向力的额外损耗，传动过程中的能量损失更小，对于对传动效率有要求的中小功率传动场景十分适配。同时直齿轮的加工工艺成熟，滚齿、插齿等常规齿轮加工设备都可以完成加工，不需要特殊的工装夹具，加工成本相对更低，后期维护更换的配件获取难度也更小。建模过程中对齿面的啮合间隙做了合理预留，既能够保证传动过程中不会出现卡滞，也能控制回程误差在合理范围内，满足大多数普通传动场景的精度要求。对于需要正反转切换的传动工位，这类直齿轮的侧隙均匀性更好，换向过程中的冲击比加工精度不足的斜齿轮更小，运行稳定性更有保障。

需要注意的是，这个齿轮的设计没有采用极端的轻量化处理，辐板保留了足够的厚度，能够承受一定的短时过载载荷，在设备出现短暂卡料、负载突增的情况下，不会轻易出现轮齿断裂、辐板变形的问题。齿轮的端面预留了装夹工艺位，方便加工过程中的找正装夹，也便于后期安装时的轴向定位，能够通过轴端挡圈或者锁紧螺母实现可靠的轴向固定，避免运行过程中出现轴向窜动影响啮合精度。整体结构没有多余的复杂特征，建模逻辑清晰，后续如果需要调整模数、齿数、齿宽等参数，只需要修改对应参数就可以快速生成新的衍生模型，适配不同的传动比需求，对于非标设备的快速设计迭代有很好的适配性。
