摩尔1型卧式罐体配套支撑结构设计

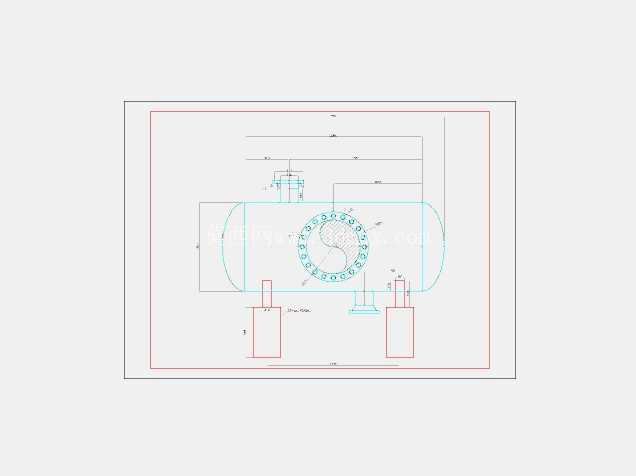

　　这套结构的设计初衷，是匹配中小型常压流体存储输送场景的卧式安装需求，常见于车间集中供液系统、小型化工配料工段的中转储料单元，也可适配暖通系统的循环水缓冲单元，实际投产中多架设在生产线侧边的设备夹层或者一层地坪的混凝土基础上，不需要额外搭建高位操作平台，日常巡检只需要在地面完成接口密封检查、液位观测即可。从结构组成来看，主体采用两端带椭圆封头的圆柱形筒体，筒体中段上方设置带均布螺栓孔的圆形法兰接口，这个接口的定位特意避开了下方两个立式支撑的垂直受力线，避免法兰安装时的紧固力直接传导到支撑焊缝造成应力集中，法兰周边的螺栓孔排布做了等距均分处理，不管是对接盲板、阀门还是外接管路，都能保证密封面的压合应力均匀，不会出现局部渗漏的问题。筒体侧面预留的两个侧向接口，分别对应进料和溢流管路的安装位，接口的伸出长度做了统一控制，刚好满足常规法兰卡箍的安装操作空间，不会因为伸出过长造成管路弯折应力，也不会因为过短导致安装工具无法施展。下方的两个立式支撑采用变截面立柱结构，底部带方形安装脚板，脚板上预留的地脚螺栓孔位置，是按照常规混凝土基础的预埋螺栓间距设定的，安装时不需要额外打孔调整，直接对位紧固即可，支撑和筒体的连接位置做了局部贴板加强，避免满焊之后筒体局部变形影响圆度。

　　设计过程中首先确定的是筒体的公称直径，这个参数是根据目标场景的单小时流量缓存需求倒推的，既保证足够的缓存容积应对上游供液的流量波动，也不会因为容积过大造成物料滞留变质，筒体的长度控制在适配标准车间柱距的范围内，不会出现跨柱安装需要额外加支撑架的情况。筒体壁厚的选取参考了常压容器的相关设计规范，在满足刚度要求的前提下尽量控制整体重量，方便后期的吊装移位，两个支撑的间距设置在筒体总长的三分之一分位处，这个位置的支撑反力分布最均匀，空载和满载状态下筒体的挠度都能控制在允许范围内，不会因为长期满载造成筒体弯曲变形，影响两端封头的密封性能。

　　安装边界方面，筒体中心距安装基面的高度预留了足够的底部操作空间，后期如果需要在筒体下方加装排污阀或者接液槽，不需要额外抬高整体结构，侧向接口的中心高度和车间常规管路的架设高度匹配，外接管路不需要做过多的弯折变向就能直接对接，上方的主法兰接口预留了足够的上方操作空间，不管是吊装阀门还是后期拆装检修，都不会和车间顶部的桥架、风管产生干涉。整套结构的焊缝布置都做了错开处理，所有的纵向焊缝和环向焊缝都避开了支撑连接位置、接口连接位置，减少焊缝交叉造成的应力集中，也方便后期做无损检测的时候有足够的操作空间。

　　在实际工况适配中，这套结构可以根据输送介质的不同调整筒体的内表面处理方式，如果是普通的工业用水只需要做常规除锈防锈处理，如果是有腐蚀性的介质可以在内壁衬防腐层，不需要改动整体的结构尺寸，互换性很强。支撑脚板的下方预留了调整垫铁的安装位置，安装的时候可以通过垫铁调整筒体的水平度，保证筒体的倾斜度在允许范围内，避免介质长期滞留在内壁的低洼位置造成腐蚀。侧向接口的法兰密封面采用凸面结构，适配常用的非金属垫片，安装时不需要定制特殊的密封件，后期维护更换配件的成本很低。
