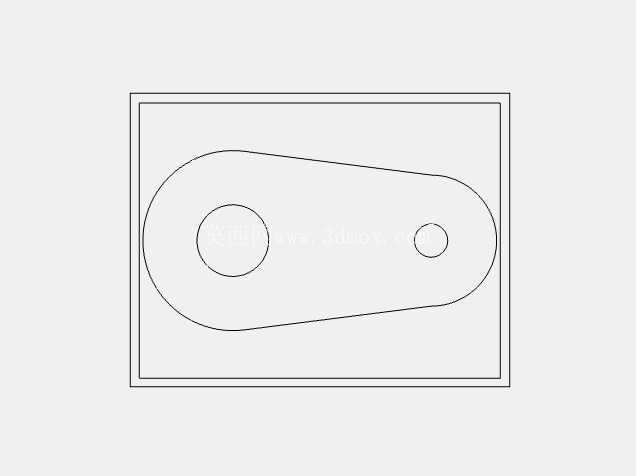

挤压成型用双孔腰形连接片截面草图

　　在五金冲压与挤压成型的生产场景里，这类腰形双孔结构的零件是极为常见的连接受力件，日常多应用在轻工机械的连杆传动、小型设备的机架连接、工装夹具的定位挂接环节，承担着传递拉力、限定两个装配点位相对位置的作用，很多小型手动工具、民用五金的传动连接部位都能看到同结构零件的身影。从实际使用的角度看，这类零件的两个安装孔分别对应不同的装配基准，大孔一般作为主定位孔，穿入销轴或者螺栓后作为整个零件的摆动或固定基准，小孔作为副连接孔，用来对接拉杆、调节螺杆这类从动部件，整个腰形的外轮廓是为了在保证两个孔位中心距的前提下，尽可能缩小零件的整体宽度，避免在小空间的装配场景里和周边结构发生干涉，同时连续的圆弧过渡外轮廓也能减少零件在受拉时的应力集中，避免直角位置在反复受力后出现开裂的问题。

　　做这个草图的设计时，首先要敲定的是两个孔的中心距，这个尺寸直接决定了零件装配后两个连接点的活动范围，中心距的公差一般要控制在±0.05mm以内，不然装配后会出现拉杆卡滞、孔位错位装不上的问题；其次是两个孔的直径，主孔的尺寸要匹配常用的标准销轴直径，副孔的尺寸要考虑连接螺杆的活动间隙，通常会比螺杆大0.2-0.3mm，留出装配调节的余量。外轮廓的绘制逻辑是分别以两个孔的圆心为基准，做两段和两个孔同心的半圆弧，再用两段平行的直线把半圆弧顺滑连接起来，整个外轮廓和两个内孔之间的壁厚要保持均匀，不能出现局部过薄的位置，不然挤压成型的时候会因为材料流速不一致导致局部缺料，或者后续热处理的时候出现变形超差的问题。

　　从安装边界来看，这个零件的外轮廓最大宽度是大端圆弧的直径，最大长度是两个半圆弧端点之间的直线距离，设计的时候要提前核对安装位置的预留空间，保证零件摆动的时候，外轮廓不会碰到周边的机架或者其他零部件，两个孔的端面要和零件平面保持垂直，不然螺栓锁紧之后会出现附加应力，容易导致零件在使用过程中断裂。很多刚入行的结构设计人员做这类零件的时候，容易忽略外轮廓和内孔的同轴度要求，往往只标注孔的尺寸和中心距，忘了标注外轮廓圆弧和内孔的同轴度，结果做出来的挤压坯料壁厚不均，后续机加工的时候余量不够，或者成型后的零件动平衡不好，用在高速传动的位置会出现抖动。

　　另外这个草图作为挤压成型的基础截面，导入三维软件做拉伸特征的时候，要注意轮廓的闭合性，不能有多余的线段或者开放的端点，不然拉伸的时候会出现特征报错，还要提前把两个内孔做成封闭的轮廓，直接在草图阶段就做出孔的形状，不要等拉伸成实体之后再去切除，这样能减少特征树的步骤，后续修改尺寸的时候也更方便，只要调整草图里的孔位或者外轮廓尺寸，整个实体就能同步更新，不用反复修改后续的切除特征。在实际生产里，这类截面的零件一般用铝合金或者低碳钢做冷挤压成型，草图里的所有转角位置都要做微小的圆角过渡，哪怕是看起来是直线和圆弧相切的位置，也要留0.1mm左右的圆角，避免挤压的时候模具出现应力集中导致崩模，延长模具的使用寿命。
