单抽式工具存储柜结构设计方案

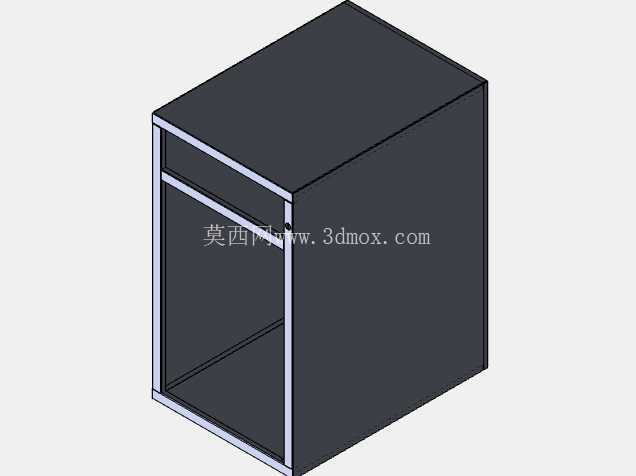

　　在机械加工、设备维保、装配生产线的日常作业场景里，工位旁的工具存储设施一直是影响作业效率的关键配套，零散的量具、扳手、工装附件如果随意堆放，不仅会增加找取工具的无效时间，还容易造成精密量具磕碰损坏、小型配件遗失的问题，这款单抽式工具存储柜的设计，正是针对这类工位侧的就近存储需求开发。从实际使用场景出发，这类存储柜通常布置在钳工台旁、机床设备侧方或者维保班组的固定工位区域，不需要过大的占地空间，却要能承载常用工具的规整收纳，同时兼顾一定的台面放置能力，柜体顶部的平整平面可以临时放置待装配的小型零件、正在使用的量具或者作业指导文件，不需要额外搭配辅助台面。柜体采用框架式承载结构，外部壳体采用薄钢板折弯拼接成型，兼顾结构刚性与整体自重的平衡，不会因为柜体过重导致移位困难，也不会因为板材过薄出现承重后变形的问题。抽屉部分采用重型侧装导轨作为滑动支撑，抽拉过程顺滑无卡滞，完全拉出后也能保持稳定不倾覆，抽屉内部的蓝色衬面是防滑耐磨的工业涂层，放置金属工具时不会出现滑动磕碰，也能抵御日常作业中少量油污、切削液的侵蚀，日常清理只需要用抹布擦拭即可，不会残留污渍渗入板材。

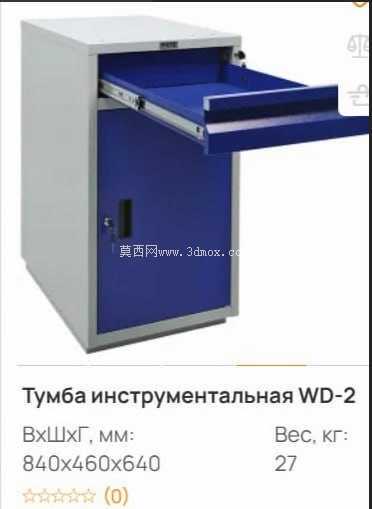

　　设计阶段首先划定了安装边界的尺寸约束，整体外形尺寸控制在宽度840mm、深度460mm、高度640mm的范围内，这个尺寸是经过多场景适配验证的：宽度方向不会超过普通钳工台的侧方预留空间，深度方向不会占用过人通道的有效通行宽度，高度方向刚好适配成年操作者站立时的手部操作高度，不需要过度弯腰或者抬手就能完成抽屉的开合、工具的取放，长时间作业也不会产生额外的肢体疲劳。柜体侧方设置了独立的锁止机构，当抽屉完全推入后可以通过锁具锁定，避免非作业人员随意挪动内部的专用工具或者精密量具，也能防止设备搬运过程中抽屉意外滑出造成工具掉落损伤。

　　在结构细节处理上，柜体所有外露的板材边缘都做了折弯卷边处理，没有尖锐的毛刺棱角，避免作业人员取放工具时被划伤，符合车间作业的安全防护要求。抽屉的承重能力按照常规工位工具的存储需求做了冗余设计，即使放置重型扳手、小型工装夹具这类重量较大的物件，导轨也不会出现变形卡滞，长期使用也能保持抽拉的顺畅度。和多抽屉重型工具柜不同，这款单抽结构的存储柜更适合高频使用工具的集中存放，不需要分层翻找，拉开抽屉就能看到所有存放的工具，拿取路径更短，非常适合单一工位的专属工具存储，比如机床操作工的常用刀具、扳手、量具集中存放，或者维保人员的随身作业工具定点收纳。

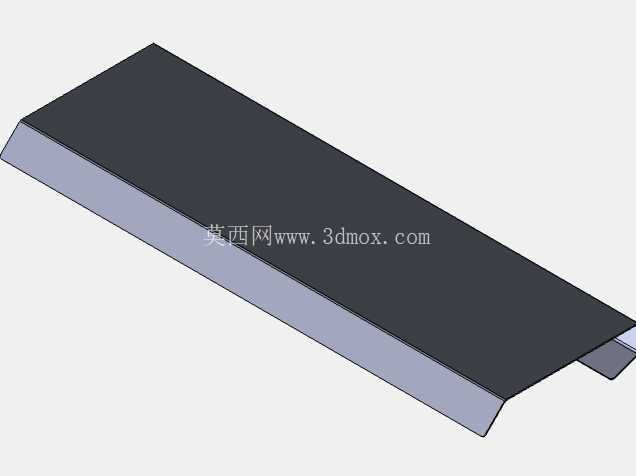

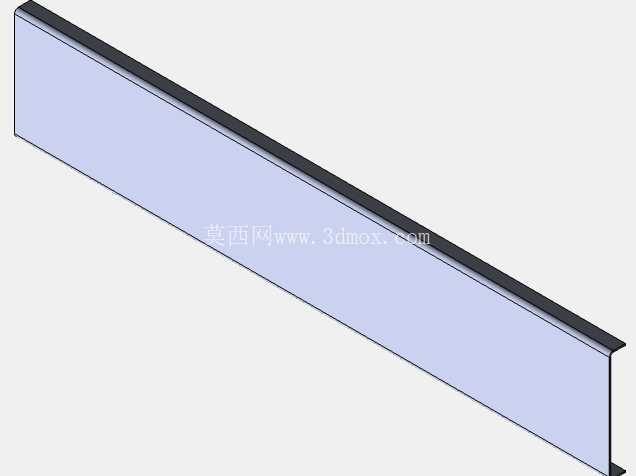

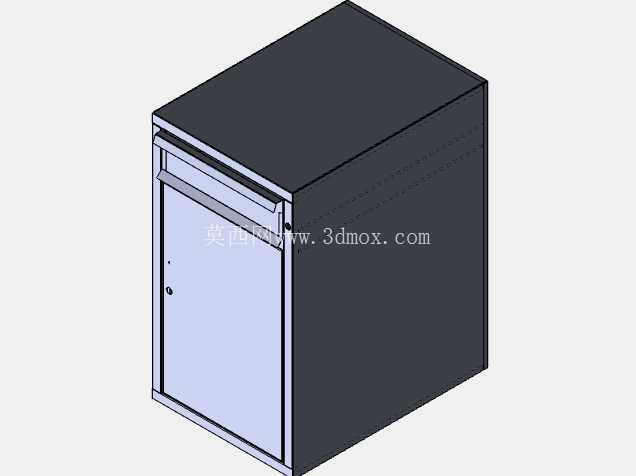

　　柜体底部做了平整的支撑面，可以直接放置在水泥地面、环氧地坪上，也可以根据需求加装脚轮实现短距离的移动，适配不同的工位布局调整需求。在三维建模过程中，所有板材的折弯半径、拼接间隙都按照实际钣金加工的工艺要求做了参数化设定，导轨的安装位置预留了足够的调节余量，锁具的安装孔位也匹配通用工业柜锁的标准尺寸，不需要二次加工就能直接完成标准件的装配，整个模型的结构拆分完全符合实际钣金加工、装配的工艺流程，不存在无法落地的理想化结构，每一处连接位置都预留了对应的紧固件安装空间，装配逻辑清晰，既可以作为车间工位器具选型的参考模型，也可以作为同类存储设备结构设计的基础模板，根据实际需求调整抽屉内部的分隔布局、增减附加功能结构。
