抽芯铆钉厚度长度转换测量规

在现场铆接装配作业中，抽芯铆钉的选用一直是容易出现错漏的环节——不同厚度的铆接母材需要匹配对应长度规格的铆钉，一旦选短会出现铆接不牢、铆头成型不足的问题，选长则会出现钉杆突出过长、干涉周边装配结构、铆接鼓包过大的缺陷，以往作业人员要么靠经验估算，要么拿卡尺反复测量母材叠厚再对照铆钉规格表换算，不仅效率低，在批量装配、现场抢修的场景下很容易出错。这套针对d4.8与d6.4两种常用规格抽芯铆钉设计的厚度-长度转换规，就是为解决这一现场痛点开发的实用检具。

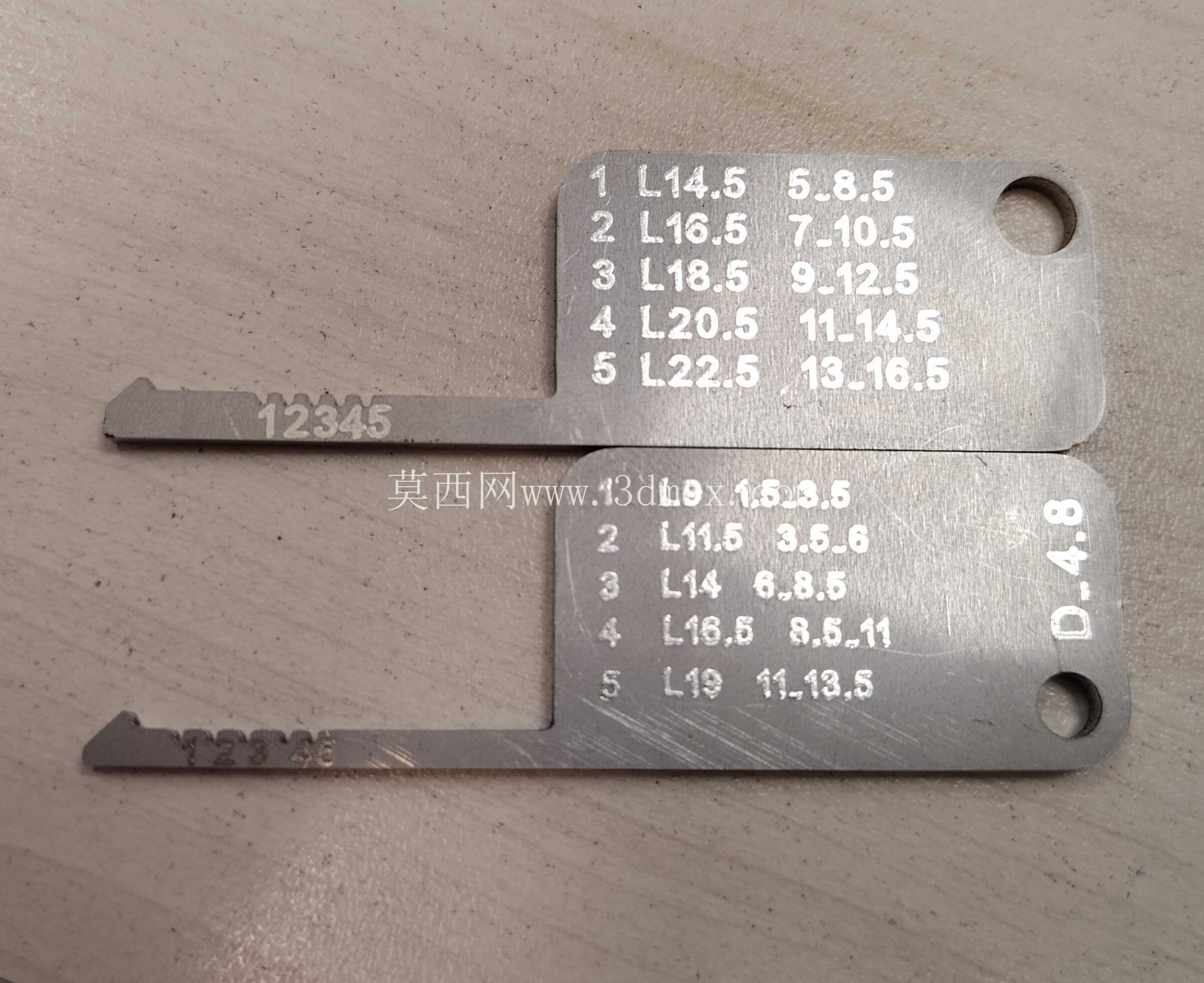

整套检具采用两片式不锈钢薄片结构，整体做了边缘去毛刺处理，避免使用过程中划伤操作人员手部或者工件表面，每片检具对应一种铆钉直径规格，其中一片适配d4.8抽芯铆钉，另一片适配d6.4抽芯铆钉，检具主体为长条形薄片状，尾端开设圆形挂孔，不用时可以穿挂在工具架的挂钩上，也可以串在钥匙环上随身携带，不会轻易丢失，整体厚度控制在1.5mm以内，哪怕是狭窄的装配工位、设备内部的铆接点，也能轻松伸到母材缝隙处完成测量，不会因为检具本身厚度过大影响测量精度。

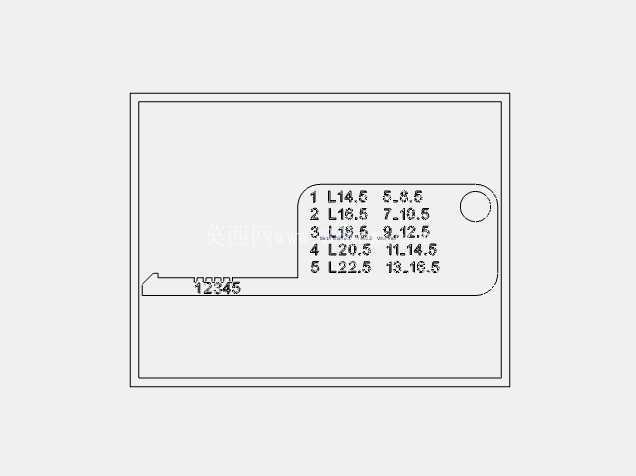

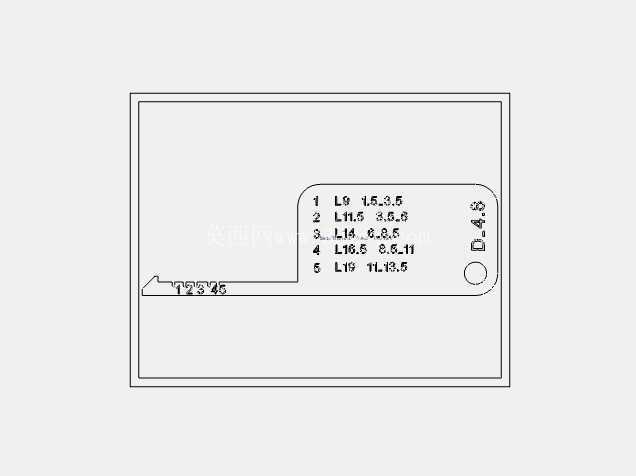

每片检具的测量端做了5个阶梯档位的刻度标识，每个档位都对应明确的母材叠厚区间与适配的铆钉长度参数，比如适配d4.8铆钉的检具上，1档对应母材叠厚5-8.5mm区间，适配长度14.5mm的铆钉；2档对应7-10.5mm叠厚，适配16.5mm铆钉；3档对应9-12.5mm叠厚，适配18.5mm铆钉；4档对应11-14.5mm叠厚，适配20.5mm铆钉；5档对应13-16.5mm叠厚，适配22.5mm铆钉。而d6.4规格的检具档位则对应更厚的铆接区间，1档适配1.5-3.5mm叠厚、配9mm长铆钉，2档适配3.5-6mm叠厚、配11.5mm铆钉，3档适配6-8.5mm叠厚、配14mm铆钉，4档适配8.5-11mm叠厚、配16.5mm铆钉，5档适配11-13.5mm叠厚、配19mm铆钉，所有刻度都采用激光蚀刻工艺加工在检具平面上，长期使用摩擦也不会出现标识模糊、刻度脱落的问题，哪怕是沾了油污、切削液，擦拭干净后依然能清晰读取参数。

设计过程中没有采用传统卡尺的滑动测量结构，而是直接用阶梯卡位的方式做快速判定，使用时只需要将检具的测量端插入两层或多层待铆接母材的缝隙中，观察卡位对应的档位，就能直接读出需要选用的铆钉长度，不需要操作人员再做数值换算，哪怕是刚入行的装配新人，也能在几秒内完成铆钉规格的判定，完全避免了人工换算带来的误差。检具的测量端做了微倒角处理，插入母材缝隙时不会卡滞，也不会刮伤母材的涂层或者加工面，对于钣金装配、机箱机柜加工、铝合金框架组装、车辆内饰铆接、通风管道加工这类大量使用抽芯铆钉的作业场景，能大幅降低铆钉错选的概率，减少因为铆钉规格不符导致的返工。

从安装边界来看，这套检具因为是薄片状手持结构，不需要额外的固定安装位置，不需要配套电源或者读数装置，对使用环境没有任何要求，不管是车间流水线工位、户外安装现场，还是设备售后维修的外出作业场景，都能直接使用。检具本身采用不锈钢材质淬火处理，硬度达到HRC42以上，长期插拔使用不会出现阶梯档位磨损、测量端变形的问题，使用寿命远高于塑料或者薄铝片制作的简易检具。在三维建模过程中，所有阶梯档位的尺寸都严格对应抽芯铆钉的国标铆接余量要求，每个档位的厚度差都经过实际铆接测试验证，确保按照检具选用的铆钉，铆接后成型的铆头饱满度、夹紧力都符合工艺要求，不会出现虚铆、穿钉的问题，同时也不会因为铆钉过长导致钉杆突出影响后续装配。
