液压泵连接插头压铸成型结构设计

在行走机械、工业液压站的动力单元布局里，液压泵作为系统压力输出的核心部件，其外接油路、控制回路的连接可靠性直接决定整套液压系统的运行稳定性，这款插头结构正是为解决液压泵阀体端的外接接口密封、安装定位需求开发的压铸成型零件。从实际装机场景来看，这类插头多用于中低压齿轮泵、叶片泵的侧置控制油口封堵或外接油路转接，在小型工程机械、农用机械的液压动力单元中应用尤为广泛，作业过程中需要持续承受液压油的周期压力脉动，同时还要抵御设备运行带来的振动冲击，避免接口处出现渗油、松动脱落等故障。

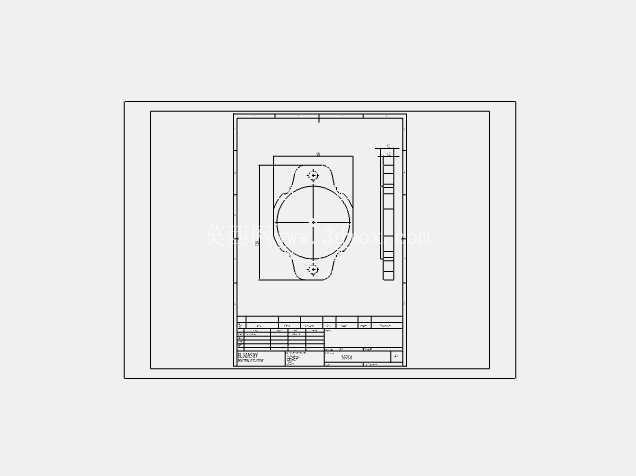

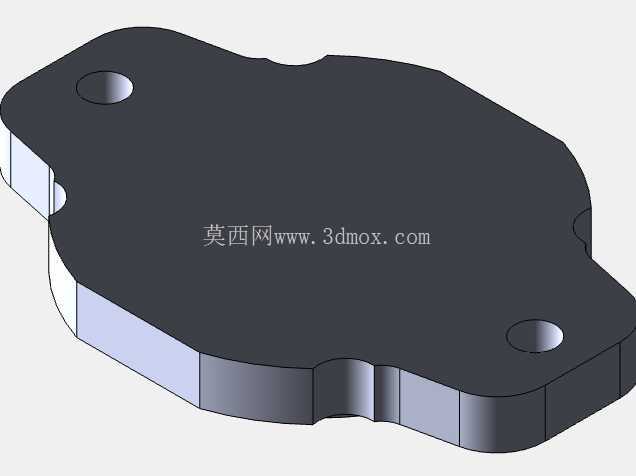

从结构设计逻辑来看，整体采用异形法兰式轮廓，没有采用规则圆形或方形的法兰外形，是为了适配泵体本身的铸造轮廓避让需求——泵体端盖周边本身分布有固定螺栓、油道凸起结构，异形轮廓可以在保证自身安装强度的前提下，最大化缩减零件占用的安装空间，避免和周边的管路接头、固定件产生装配干涉。零件主体为带厚度的板状结构，边缘做了阶梯式的厚度过渡，靠近安装贴合面的一侧厚度稍薄，外侧做加厚处理，这种设计一方面是为了在压铸成型时保证金属液的流动填充顺畅，避免厚大截面产生缩孔缺陷，另一方面也能在零件和泵体贴合时，通过阶梯面形成辅助的密封承压带，降低平面密封的渗漏概率。

零件上对称分布的两个通孔为安装定位孔，孔位的位置度公差控制在0.1mm以内，装配时通过内六角螺栓穿过孔位将插头压紧在泵体的对应接口端面上，两个孔的中心距完全匹配泵体端面上预留的螺纹孔间距，安装时无需额外调整对位，能够快速完成装配。零件侧面的弧形凹槽结构，是为了适配泵体端面上的定位凸台设计，装配时凹槽卡入凸台后可以实现周向定位，避免螺栓拧紧过程中零件发生转动偏移，保证密封面完全对齐。

从安装边界尺寸来看，零件整体外轮廓的最大跨度控制在120mm以内，厚度方向的最大尺寸不超过25mm，属于小型液压配套零件，安装后突出泵体表面的高度不到20mm，不会给后续的管路布置带来空间阻碍。零件的贴合面平面度要求控制在0.05mm以内，表面粗糙度达到Ra1.6，装配时只需在贴合面加装对应厚度的耐油橡胶密封垫，即可满足16MPa工作压力下的密封要求，无需额外涂打密封胶，方便后期的维护拆装。

在压铸工艺适配性上，整个零件没有设计复杂的倒扣结构，上下模开模方向垂直于安装贴合面即可完成成型，两个安装孔可以通过模具上的型芯直接铸出，后期只需要对孔位做少量的铰削精加工、对贴合面做精铣处理就能达到装配精度要求，零件的成型良品率高，适合批量压铸生产，能够有效控制配套零件的采购成本。零件的边角位置全部做了R2以上的圆角过渡，既可以避免压铸时尖角位置产生应力集中导致的成型缺陷，也能防止装配维修过程中尖锐边角划伤操作人员。

从实际使用的性能角度出发，这种结构的插头相比传统的圆柱形螺塞封堵，接触密封面积更大，抗压力脉动的能力更强，在设备长期运行、液压油温度升高到80摄氏度的工况下，也不会因为密封件老化、零件变形出现渗漏问题。同时异形法兰的结构相比圆形法兰重量更轻，在移动液压设备上应用时，能够小幅降低动力单元的整体自重，符合行走机械轻量化的设计趋势。在三维建模过程中，这类零件需要重点核对安装孔位的相对位置、贴合面的平面度要求，以及异形轮廓和泵体周边结构的间隙值，通常预留1.5mm以上的安全间隙，避免装配时出现干涉问题，同时要注意压铸零件的拔模角度设置，一般外表面取1.5度拔模斜度，安装孔内表面取1度拔模斜度，保证零件成型后可以顺利脱模，不会出现粘模、拉伤表面的问题。
