力士乐A4VG系列液压柱塞泵推力板结构

在闭式液压传动系统的核心部件轴向柱塞泵中，推力板是直接决定泵体容积效率、运行寿命与压力稳定性的关键配流承载零件，本次呈现的是适配力士乐A4VG110与A4VG145两款主流排量柱塞泵的推力板结构。从实际工况应用来看，这类推力板广泛配套在工程机械、矿山设备、重型农机的行走驱动液压回路中，比如20吨级轮式装载机的行走泵、12吨级压路机的振动驱动泵、大马力拖拉机的液压驱动系统，都会用到同系列的柱塞泵结构，推力板作为缸体与配流盘之间的承载传力部件，需要持续承受缸体旋转带来的轴向压紧力、柱塞往复运动产生的交变冲击载荷，同时还要保证配流窗口的对位精度，避免高低压腔串油导致的容积效率下降。

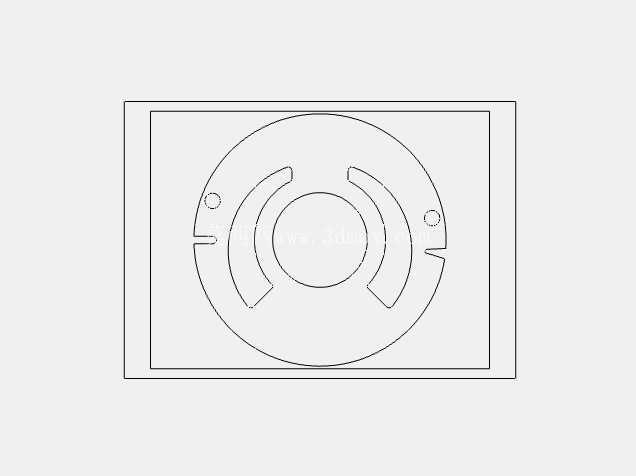

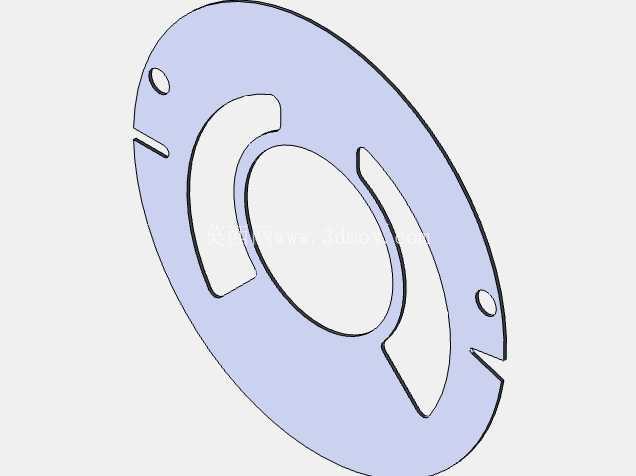

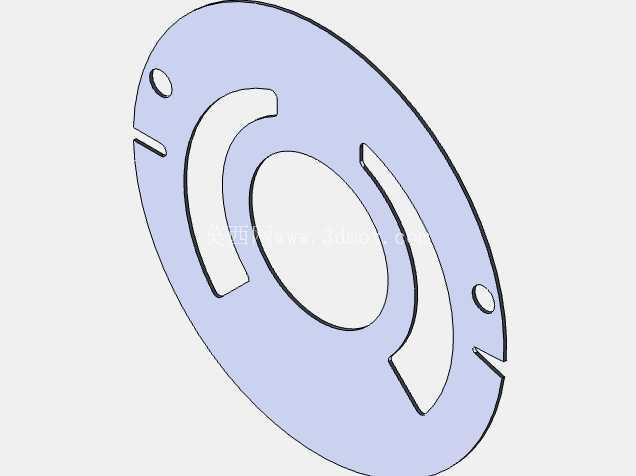

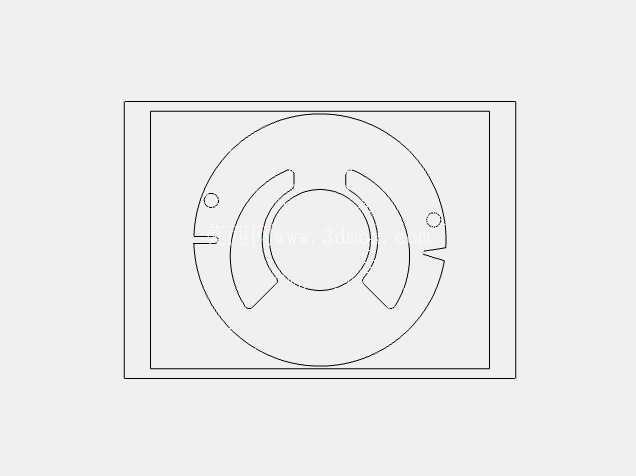

从结构设计逻辑来看，这款推力板采用了环形薄板式主体结构，中心大通孔是为了避让泵轴与缸体的中心定位结构，板体上开设的两个对称弧形通槽，完全对应配流盘的高低压配流窗口位置，在保证液压油通流面积足够的前提下，最大化保留了板体的承载接触面积，避免局部应力集中导致的板件变形。板体边缘开设的两个小圆孔是定位销孔，装配时与泵壳体上的定位销配合，完全限制推力板的周向转动自由度，保证弧形槽与配流窗口的对位精度始终维持在设计公差范围内，不会因为缸体的长期摩擦带动出现位置偏移。板体边缘开设的两个窄缺口，是为了避让泵壳体内部的润滑油道与回油槽，避免装配时出现干涉，同时也能让泄漏的液压油顺利通过缺口回流到泵体的低压腔，减少不必要的内泄损失。

从安装边界与尺寸配合来看，这款推力板的外径完全匹配A4VG110与A4VG145泵体的内腔安装尺寸，厚度方向的公差控制在微米级，因为推力板的平面度、平行度直接影响缸体端面的贴合效果，如果厚度超差或者平面度不足，会导致缸体倾斜，柱塞与缸体孔的磨损加剧，同时配流面的密封性能下降，泵的输出压力达不到设计值。在实际装配过程中，推力板的两个定位销孔需要与壳体销位完全对齐，不能出现强行敲入装配的情况，否则会导致板件产生内应力，在长期交变载荷下出现开裂。弧形槽的边缘做了微小的倒角处理，一方面是去除加工毛刺，避免装配时刮伤密封件或者配流盘表面，另一方面也能减少液压油通流时的沿程阻力，降低油液流动过程中的温升。

从功能特性角度来说，这款推力板采用了高承载的合金钢材作为设计基材，表面需要做硬化处理来提升耐磨性能，因为在泵运行过程中，缸体端面会与推力板表面产生持续的相对滑动摩擦，如果表面硬度不足，会在短时间内出现磨损沟槽，导致高低压腔串油，泵的输出效率快速下降。板体的受力分布经过了优化，中心区域的接触压力均匀，边缘位置的应力集中点都做了圆弧过渡处理，避免在高压冲击下出现边角崩裂的情况。在实际维修场景中，推力板是柱塞泵大修时必须检查的易损件，当表面出现磨损划痕、变形或者定位孔磨损超差时，就需要进行更换，否则即使更换了新的缸体与配流盘，也会因为推力板的精度不足导致维修后的泵使用寿命大幅缩短。

在建模过程中，需要重点关注弧形槽的轮廓尺寸与位置度，因为这部分直接决定了配流的过流面积与配流相位，如果槽的位置偏移，会导致柱塞在吸排油切换过程中出现困油现象，引发泵体运行噪音增大、压力脉动超标等问题。两个定位销孔的中心距公差需要严格控制，保证与壳体的定位精度，同时板体的两个平面的平行度、平面度公差需要符合液压元件的高精度设计要求，不能出现翘曲变形。边缘的避让缺口尺寸需要完全匹配壳体内腔的凸台结构，保证装配后推力板能够完全贴合在壳体的安装面上，不会出现悬空或者倾斜的情况。对于液压系统设计与柱塞泵维修的从业者来说，这款推力板的结构细节能够帮助理解A4VG系列柱塞泵的配流承载原理，在进行配件替换或者故障排查时，可以通过对比结构尺寸快速判断配件的适配性，避免因为配件尺寸不符导致的装配故障或者性能下降。
