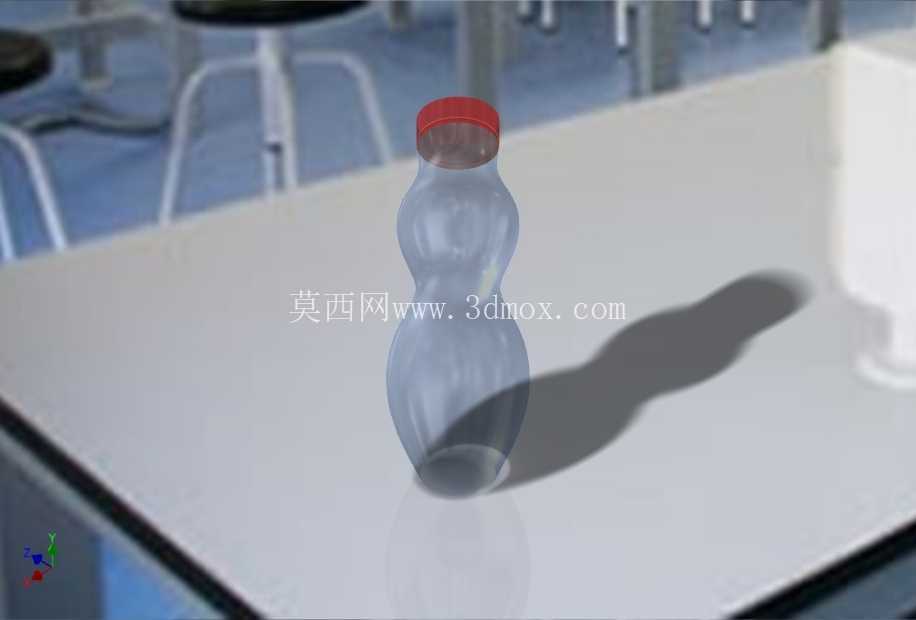

曲线造型带盖透明饮用塑料瓶结构设计

　　这款曲线造型的带盖塑料瓶，主要面向常温饮品的终端包装场景，适配瓶装水、风味果饮等快消品的灌装生产线需求，可直接对接现有回转式吹瓶、灌装、旋盖一体化产线的工位参数，无需对现有产线的夹持、输送模块做大幅改造。从结构设计逻辑来看，瓶身采用三段式收腰曲线，并非单纯为了外观辨识度，中段的内凹弧面刚好匹配成年人手掌抓握时的指腹弧度，单手持握时手指可自然贴合凹陷区域，大幅降低满瓶状态下的滑脱概率；上下两段的外凸弧面则在吹塑成型阶段预留了足够的壁厚补偿空间，避免PET材质在拉伸吹塑过程中因拉伸比不均出现局部壁厚过薄的问题，提升瓶体垂直承压能力，满足仓储堆码时的载荷要求。

　　瓶口采用标准的螺纹旋合结构，螺纹牙型为圆弧形过渡，既可以保证旋盖时的顺滑度，避免铝制或塑料防盗盖在旋合过程中出现牙型切损，也能在灌装后高温封口环节保证密封面的贴合度，减少运输过程中的漏液风险；瓶口端面做了0.3mm的平边处理，可与瓶盖内的铝箔垫片形成完整的密封环带，适配电磁感应封口工艺的参数要求。瓶盖为平顶带防滑竖纹结构，竖纹的高度与间距经过人体工学优化，消费者单手拧开时的扭矩控制在1.2-1.8N·m区间，既不会因为扭矩过小出现运输过程中松盖，也不会因为扭矩过大导致开启困难。

　　从安装与适配边界来看，瓶身总高控制在230mm，最大瓶身直径为72mm，可适配市面上主流的500ml饮品自动售货机货道尺寸，货道夹持宽度的兼容范围在65-80mm之间，无需调整货道挡板即可直接上架；瓶底采用五瓣式内凹底结构，内凹深度为12mm，这种结构一方面可以提升瓶底的抗冲击性能，避免瓶装饮品从1.2m高度跌落时出现底裂，另一方面也能保证灌装输送过程中瓶体在输送链板上的站立稳定性，减少倒瓶率。在壁厚设计上，瓶身主体的平均壁厚控制在0.32mm，收腰区域的壁厚适当加厚到0.38mm，避免运输过程中受侧向挤压出现凹陷变形；瓶口的螺纹段壁厚为1.2mm，保证螺纹连接的结构强度，多次旋合后不会出现牙型滑丝问题。

　　设计过程中还充分考虑了吹塑成型的工艺性，整个瓶身的曲面过渡均采用G2连续，没有尖锐的棱角或突变的曲面，避免吹塑过程中出现应力集中导致的瓶身开裂，同时也能提升贴标环节的标签贴合度，不干胶标签贴附后不会因为曲面曲率突变出现翘边问题。瓶身的曲线造型在堆码时也具备一定的优势，上下瓶体之间的接触面积比直身瓶提升15%左右，堆码层数达到8层时的整体倾斜量可控制在3mm以内，满足仓储物流的堆码稳定性要求。另外，瓶身的透明材质设计可以直观看到内部饮品的状态，方便消费者观察内容物的色泽与是否存在杂质，瓶盖采用醒目的红色，在终端货架陈列时具备较强的视觉辨识度，可快速抓取消费者的注意力。
