亚德客ACQ12X20紧凑型双作用气缸结构

　　在轻工装配、电子元器件分拣、小型工装夹具的气动回路搭建场景里，这类紧凑型气缸的选型适配率一直很高，尤其是安装空间局促、对执行件轴向尺寸有严格限制的工位，常规标准气缸的缸体长度往往会超出安装边界，这类薄型结构的气缸刚好能填补这类空间缺口。这款气缸为双作用驱动形式，缸体内径12毫米，活塞杆行程20毫米，无内置磁环配置，活塞杆端采用内螺纹接口，适配常规的外螺纹连接接头，可直接对接压头、推块、夹爪等末端执行件，不需要额外做转接件加工，能减少装配环节的零件数量。

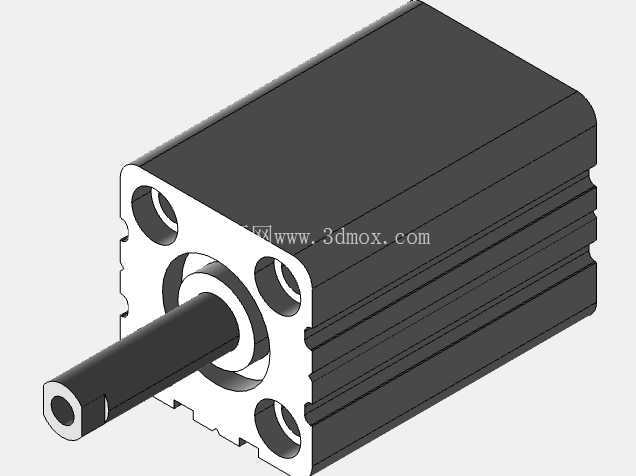

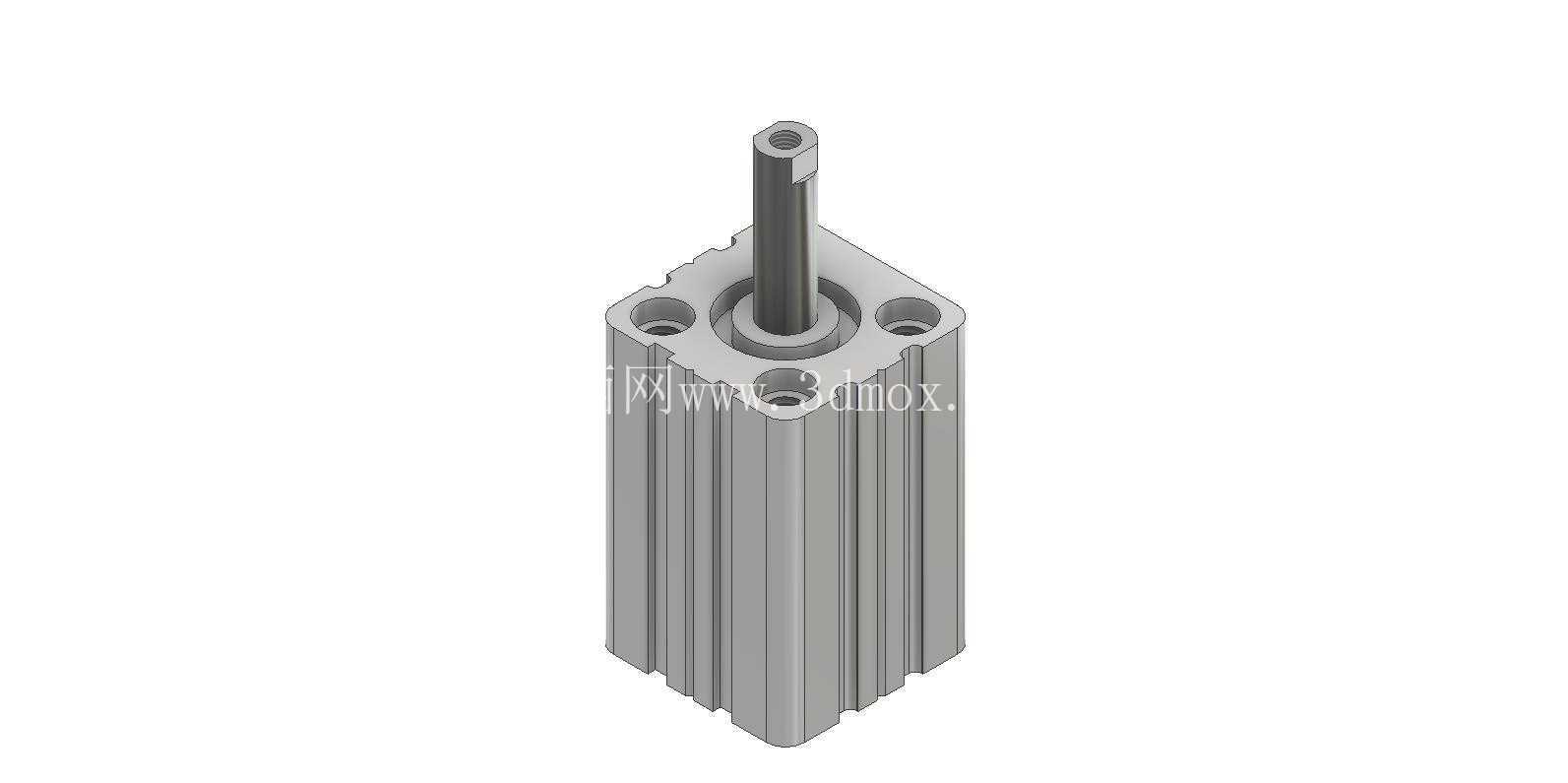

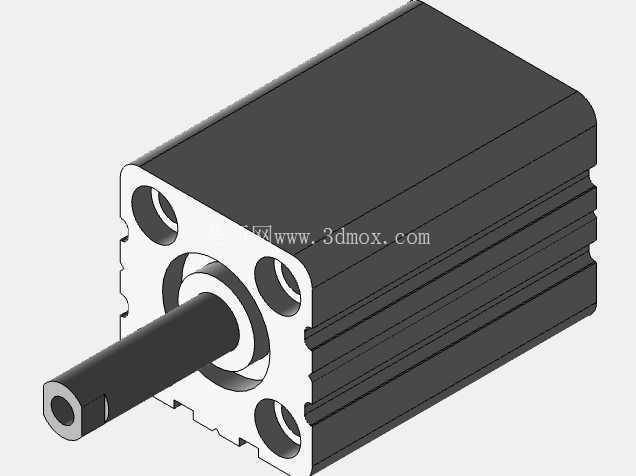

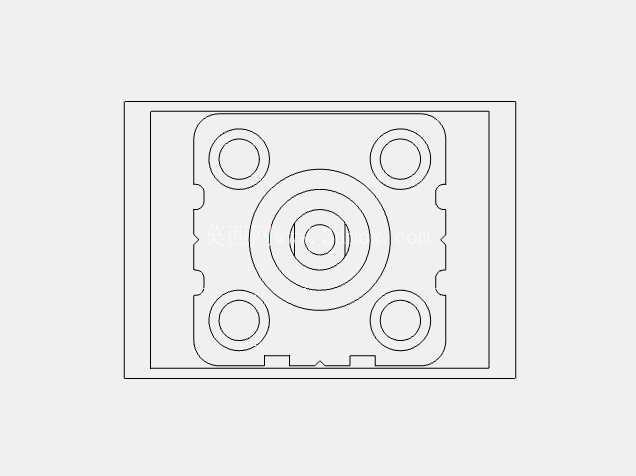

　　从结构设计逻辑来看，这类紧凑型气缸将缸筒与端盖做了一体化集成设计，没有额外的拉杆锁紧结构，缸体外部直接做了散热鳍片式的加强筋，既可以提升缸体的结构刚性，避免气压作用下缸体出现形变，也能在高频往复动作时增加散热面积，降低连续运行时的密封圈老化速度。缸体的四个角预留了通孔安装位，支持从缸体正面直接穿螺栓固定，也可以配合法兰附件做侧面安装，安装孔的位置公差控制在±0.02毫米范围内，能保证安装后活塞杆的同轴度，避免出现偏磨导致的漏气问题。

　　在实际设备应用中，这类气缸常被用在小型工件的到位顶升、薄型物料的推料定位、工装夹具的快速压紧工位，因为行程较短，动作响应速度快，在0.5MPa工作气压下，活塞杆的推出力可以达到50牛左右，足够应对小型零件的装配压装、轻载物料的移位需求。设计这类气缸的三维模型时，需要重点关注几个安装边界尺寸：首先是缸体的外形截面尺寸，要和安装位的预留空间匹配，四个安装孔的中心距需要严格对应设备安装板的开孔位置，避免出现装不上的问题；其次是活塞杆伸出后的总长度，要核算满行程状态下末端执行件不会和周边设备结构产生干涉，尤其是带工装压头的场景，要预留足够的安全间隙；另外活塞杆端的内螺纹深度也要明确，避免拧入接头时螺纹深度不足导致连接松动，或者拧入过深顶到活塞内部结构。

　　从气动回路的适配性来看，这款气缸因为没有磁环，不能搭配磁性开关做行程位置检测，适合用在固定行程、不需要位置反馈的简单动作回路里，气口采用标准的M5螺纹接口，可直接对接常规的气动快插接头，不需要做特殊的气路转接。缸体的密封结构采用双向密封圈设计，活塞往复运动时的密封可靠性更高，正常使用工况下的漏气量可以控制在行业标准允许范围内，活塞杆表面做了硬化处理，表面粗糙度达到Ra0.8，能减少密封圈的磨损，延长整体使用寿命。在做设备布局设计时，这类气缸的轴向尺寸比同规格标准气缸缩短近40%，可以有效压缩设备的整体体积，尤其是在多工位并列布置的场景下，相邻气缸之间的间距可以做得更小，提升设备的工位密度。需要注意的是，这类紧凑型气缸因为缸体长度较短，不适合做横向长悬臂的负载安装，侧向负载过大容易导致活塞杆弯曲、密封件偏磨，实际选型应用时如果存在侧向力，需要额外搭配导向轴结构，抵消侧向负载对气缸的损伤。另外在建模过程中，缸体内部的活塞宽度、缓冲间隙都按照实际产品的尺寸比例做了还原，虽然是外观加内部结构的完整建模，但用于设备装配干涉检查时，可以完全模拟真实气缸的动作状态，提前排查布局时的干涉问题，减少实际加工装配时的整改工作量。
