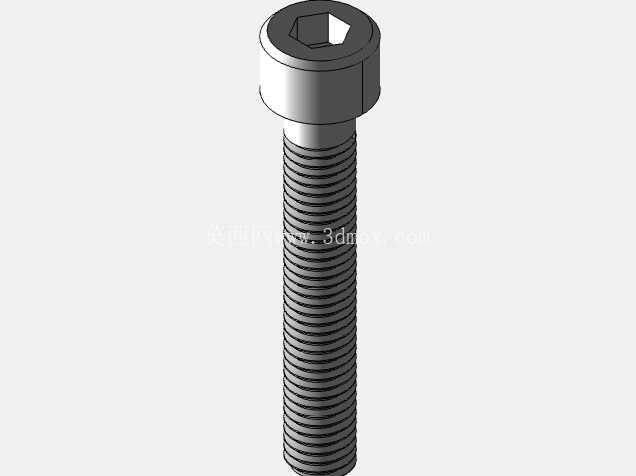

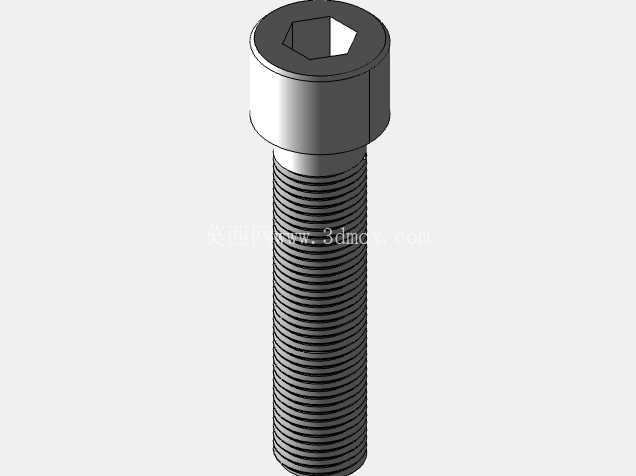

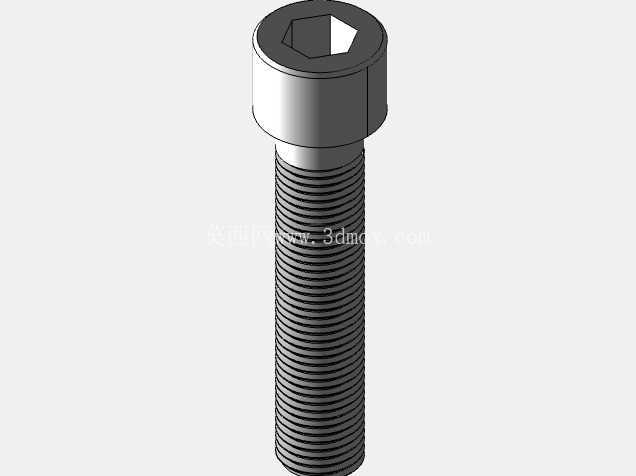

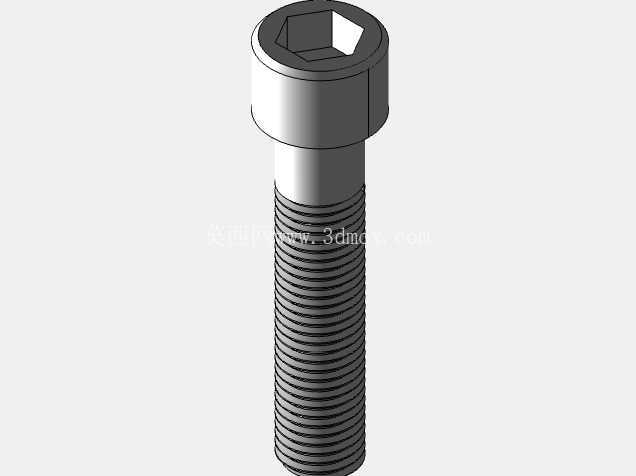

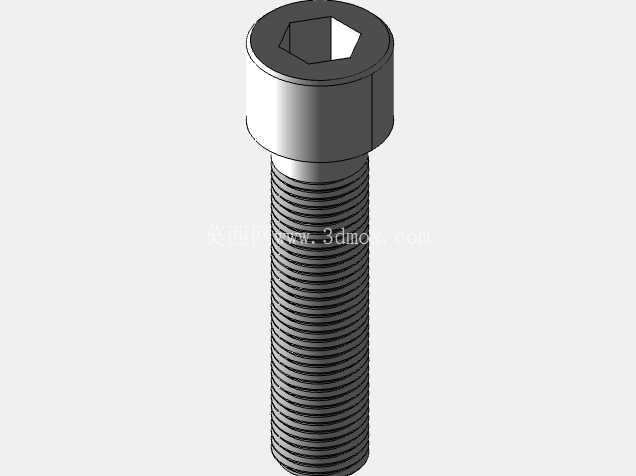

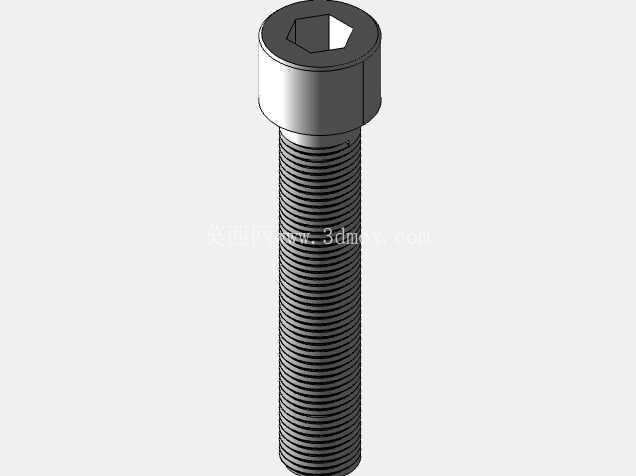

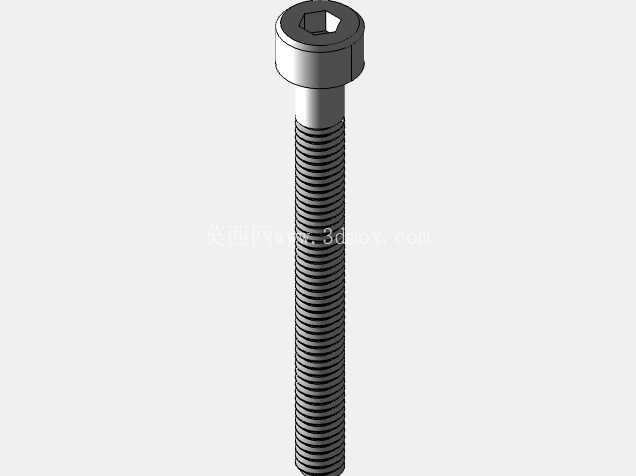

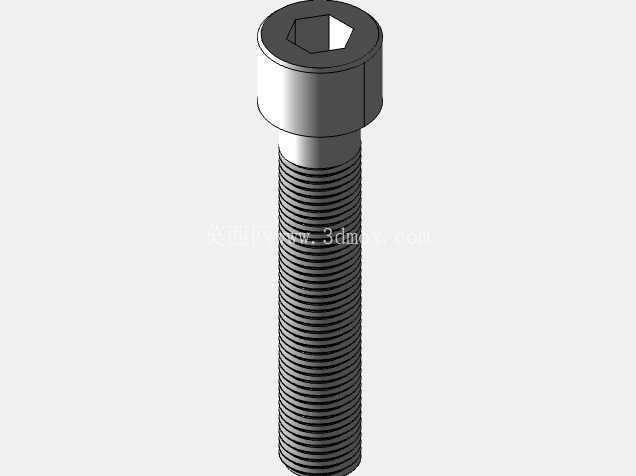

全规格内六角螺栓工业连接标准件

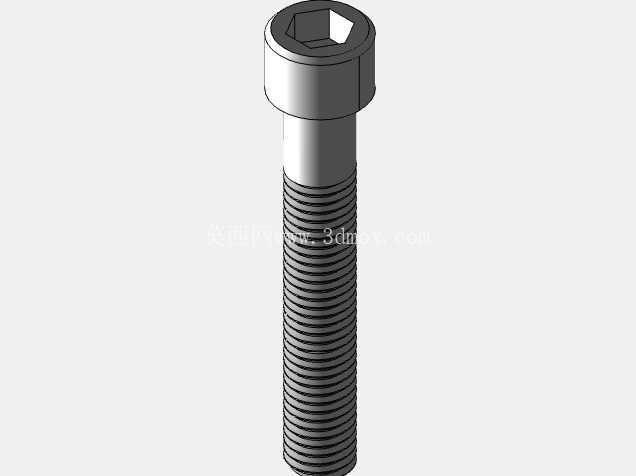

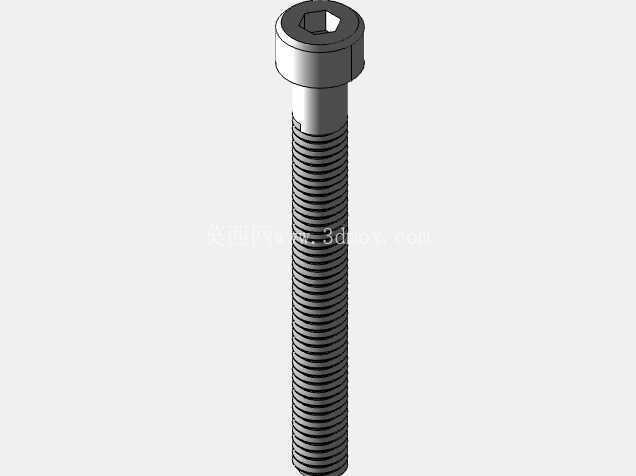

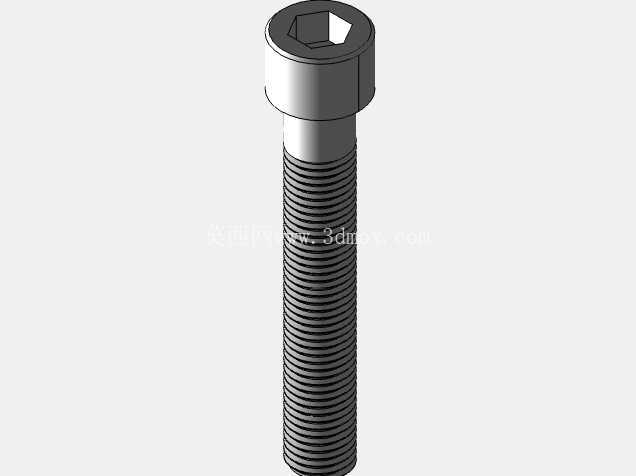

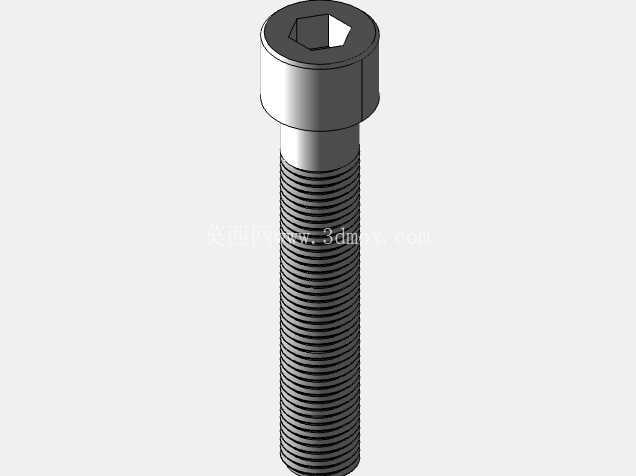

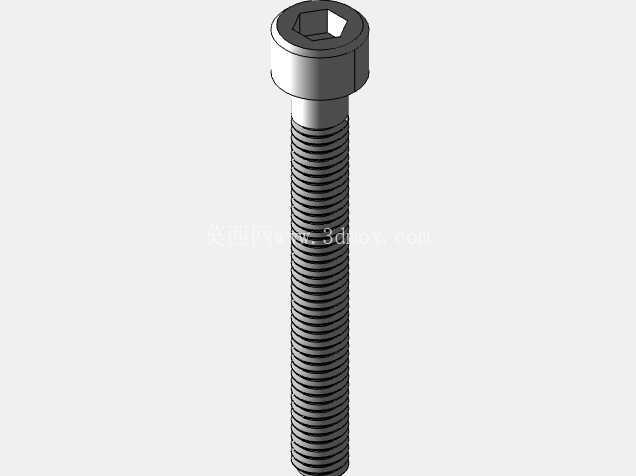

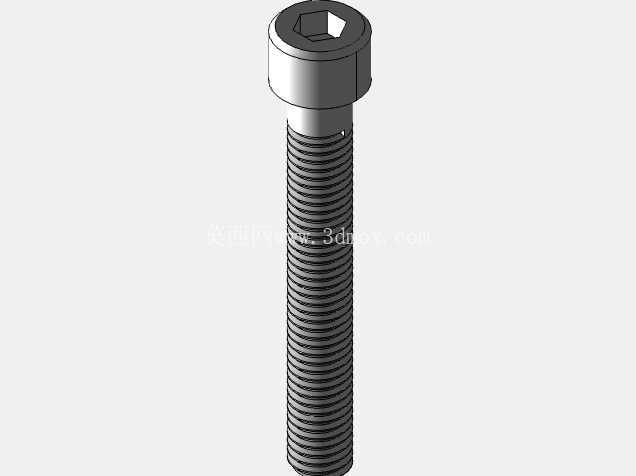

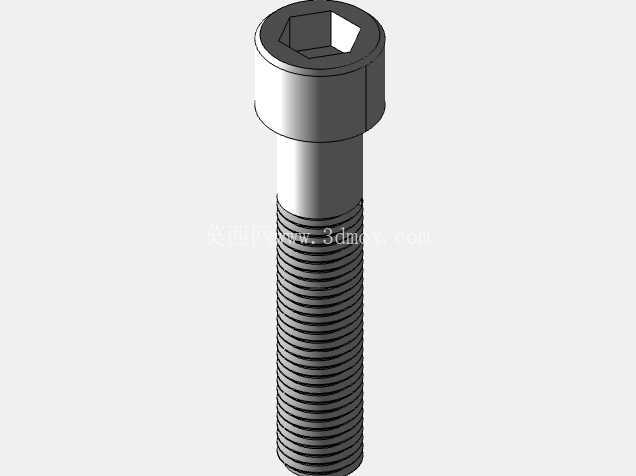

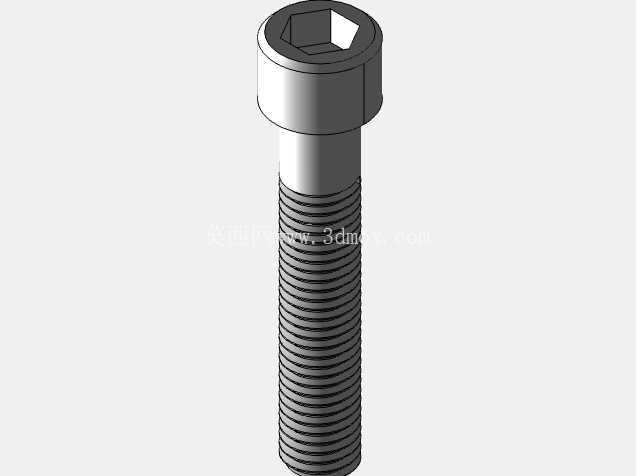

在各类机械装配、工装夹具搭建、自动化设备组装的现场，内六角螺栓是出现频率最高的紧固件之一，这套全尺寸规格的内六角螺栓三维数模，覆盖了从微型电子设备装配到重型工业设备连接的常用规格，能直接适配不同场景的选型与装配校核需求。做结构设计的时候，很多新手容易忽略紧固件的安装边界，这套数模把每一个规格的螺栓头部沉孔深度、螺杆有效啮合长度、头部对边尺寸都做了精准还原，不用再反复查机械手册核对公差，直接调用就能在装配体里做干涉检查，避免后期加工时出现扳手空间不足、螺纹啮合长度不够导致的连接失效问题。

不同工况下对螺栓的选型要求差异很大，比如压铸模具的模架连接，需要承受高温下的交变载荷，就得选对应强度等级的大规格内六角螺栓，头部的沉孔公差要严格匹配模架的锪孔尺寸，不然合模的时候会出现螺栓头部高出分型面的问题，直接导致压铸件飞边超差；而小型精密工装的定位连接，用小规格的内六角螺栓时，要注意螺杆穿过的光孔间隙，这套数模里每个规格的光孔配合余量都按照常规机械设计公差做了预留，装配时能直观看到螺栓穿入后的间隙状态，不用再额外计算配合尺寸。

从设计思路上来说，这套数模没有做多余的修饰特征，完全按照实际量产的内六角螺栓外形建模，头部的内六角驱动深度、螺杆末端的倒角都和实物一致，做装配动画或者工程图导出的时候，能直接生成符合国标的视图标注，不用再二次修改特征。很多工程师做装配的时候，经常会遇到螺栓长度选得不合适的问题，要么螺杆太长顶到对面的零件，要么啮合圈数不够容易滑牙，这套全规格的数模可以直接在装配体里替换不同长度的规格，实时查看啮合状态，快速选到最合适的螺栓长度，减少反复改图的工作量。

在设备维护和改造场景里，这套数模也能派上用场，比如对旧设备进行结构加装的时候，先在三维环境里匹配对应规格的内六角螺栓，核对安装位置的扳手空间，确认周围的管线、零件不会和扳手发生干涉，提前规避现场安装时才发现操作空间不足的问题。尤其是在紧凑的自动化设备内部，螺栓的安装位置往往很局促，提前用数模模拟扳手的操作角度，能大幅减少现场装配的返工率。另外做BOM清单统计的时候，直接从装配体里调取对应的螺栓规格，就能快速统计出不同长度、不同直径的螺栓用量，不用人工逐个清点，降低物料统计的出错概率。

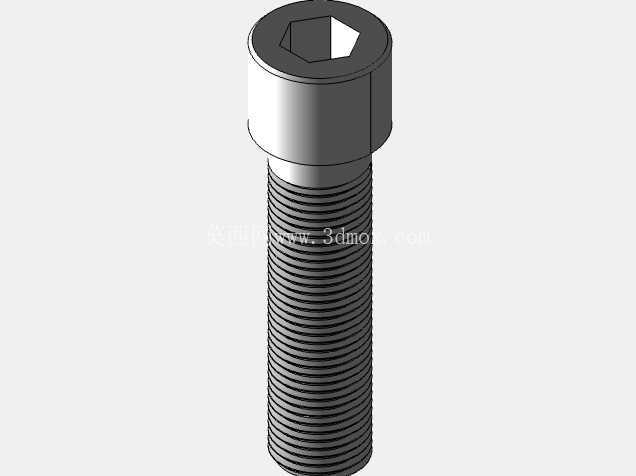

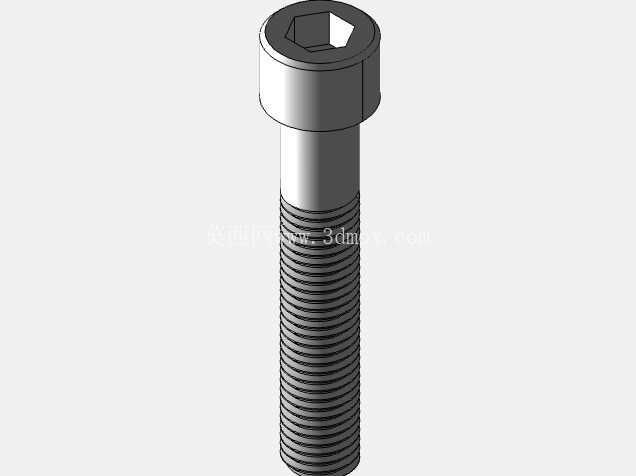

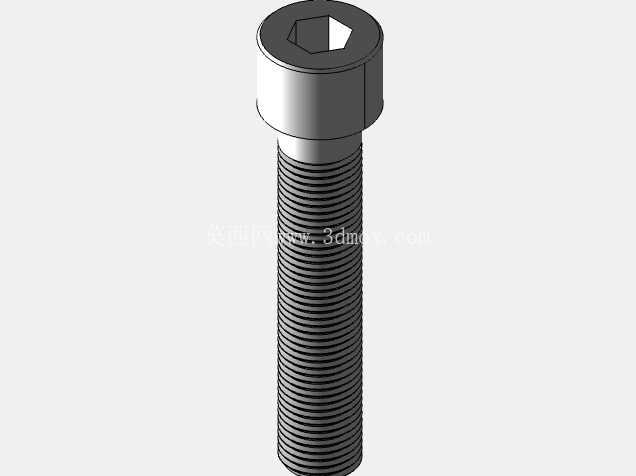

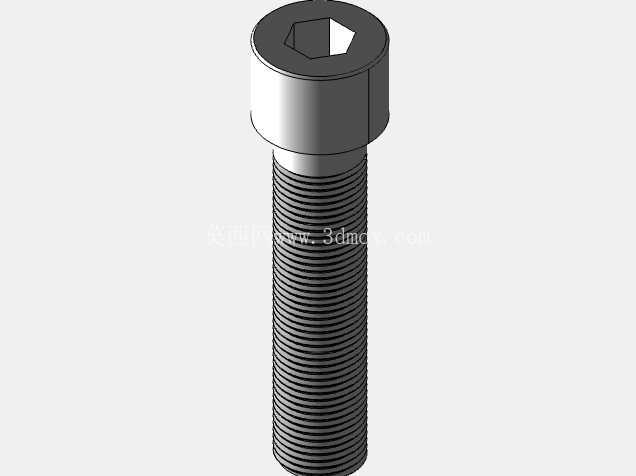

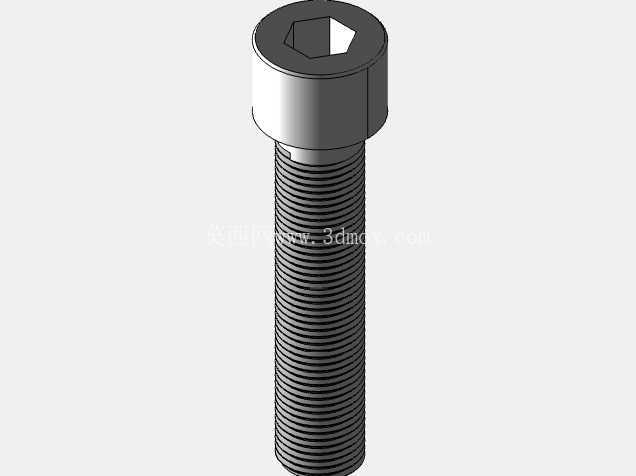

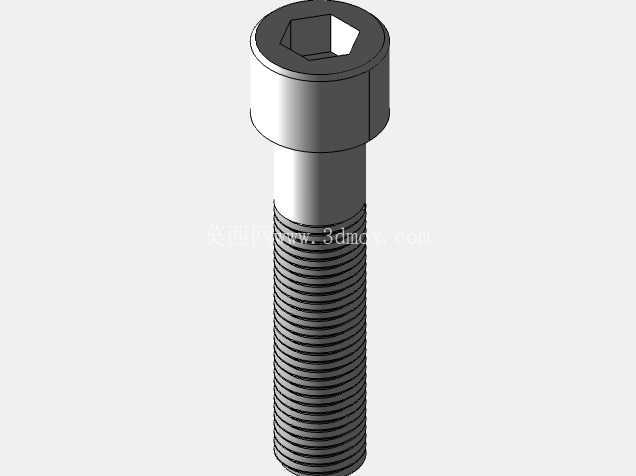

从外形尺寸的覆盖度来说，这套数模包含了从M3到M24的常用公称直径，长度范围从8mm到150mm，覆盖了绝大多数工业装配场景的需求，每个规格的螺纹段长度都按照国标要求做了区分，全螺纹和半螺纹的规格都有对应模型，选型的时候不用再单独修改螺纹长度参数。做受力分析的时候，也可以直接把数模导入有限元软件，赋予对应的材料属性，就能模拟不同预紧力下螺栓的受力状态，校核连接结构的强度，不用再重新简化建模，节省前期分析的准备时间。
