汽车冲压线用夹具板组件固定板结构设计

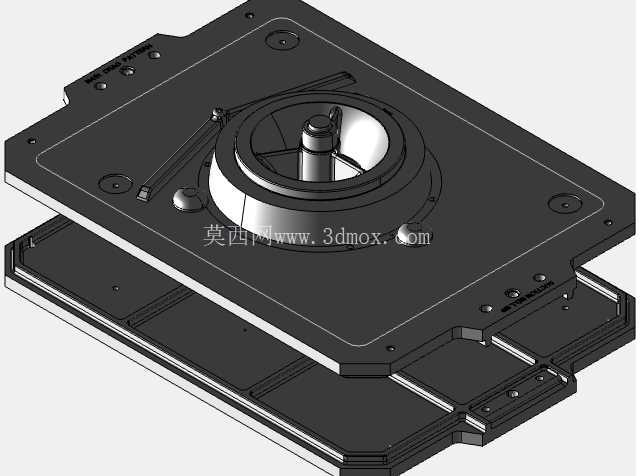

在汽车覆盖件冲压生产的工位流转环节，夹具板是衔接上下料机械手与模具工位的核心承载定位部件，直接决定了坯料、半成品件在转序过程中的位置精度，避免因定位偏移造成的冲压面拉伤、孔位错位、成型尺寸超差等批量质量问题。这套夹具板采用上下双层叠合的板式结构设计，上层承载面围绕中心圆形定位基准做了周向布局的定位凸台、磁吸安装位与快锁卡扣槽，中心的圆形凸台适配汽车轮罩类冲压件的中心基准孔，能够在放置工件时完成初定位，周向分布的三个可调支撑柱可根据工件的曲面轮廓调整支撑高度，避免薄板冲压件在夹持转运过程中出现自重变形。上层板的边缘做了阶梯式切边处理，对应冲压工位的定位销位置预留了避让缺口，当夹具板随送料机构进入模具型腔时，切边结构能够避开模具的导柱、压边圈凸起结构，防止送料过程中发生刚性碰撞。上下两层板之间通过分布在四角的等高垫块连接，预留的间隙用于布置气路管线与检测传感器的走线，侧面的快插接头安装位可直接对接车间集中供气回路，无需额外布置外露管线，减少送料过程中管线剐蹭模具的风险。下层板作为安装基准面，底部加工有两条平行的T型槽，能够直接适配冲压自动化线的送料滑台导轨，T型槽的槽距遵循主流冲压线的滑台安装标准，无需额外加工转接板即可完成快速换装，板体边缘的缓冲垫安装位用于安装聚氨酯缓冲块，在滑台进给到位时吸收冲击动能，避免刚性撞击造成的工件位置偏移。从安装边界来看，整套夹具板的外形轮廓适配常见的800吨级冲压机床工作台面尺寸，上层承载面的有效工作范围覆盖直径400mm以内的圆形冲压件以及同等尺寸的异形覆盖件，板体总厚度控制在120mm以内，不会占用过多的模具开模行程空间。设计过程中针对薄板件夹持的变形问题做了专项优化，所有与工件接触的支撑点都经过受力仿真验证，支撑位置避开了工件的成型应力集中区，同时在夹持点位置预留了真空吸盘安装孔，可根据工件材质选择磁吸固定或者真空吸附固定两种方式，对于表面质量要求高的外覆盖件，采用真空吸附方式能够避免磁吸残留的铁屑划伤工件漆面，对于高强度钢的内结构件则可采用磁吸方式提升夹持力，满足高速冲压线的快节拍送料需求。板体上的所有安装孔位都做了沉头处理，紧固螺栓安装后不会突出承载面，避免刮伤工件表面，周向分布的定位销孔采用H7级精度加工，与工件上的工艺孔配合时定位精度可控制在0.02mm以内，满足冲压工序的定位公差要求。在日常换型过程中，这套夹具板可通过下层T型槽的快锁螺栓在15分钟内完成整体换装，上层的可调支撑柱采用刻度式调节结构，换型时无需反复打表测量，直接对照刻度值调整即可达到预设支撑高度，大幅缩短多品种小批量生产时的换型等待时间。板体材质选用高强度铝合金经硬质阳极氧化处理，整体重量比同尺寸钢制夹具板降低60%，能够降低送料滑台的负载，提升滑台的进给速度，同时硬质氧化层的表面硬度达到HV400以上，长期使用不会出现表面划伤、锈蚀等问题，使用寿命比普通钢制工装提升3倍以上。在实际生产场景中，这类夹具板不仅用于冲压线的上下料转序，还可用于冲压件的在线检测工位，将夹具板直接安装在检测工作台上，即可快速完成工件的定位装夹，配合三坐标测量仪完成成型尺寸的快速检测，无需重新制作检测工装，实现一套工装兼顾生产转运与检测定位的双重功能，减少车间的工装储备数量，降低工装制作成本。针对冲压车间的多粉尘环境，夹具板的所有滑动配合面都加装了防尘密封条，避免冲压铁屑进入配合间隙造成调节卡滞，气路接口处加装了过滤装置，防止车间气源中的杂质进入真空回路造成吸盘吸力下降。整套结构没有多余的冗余设计，所有功能结构都围绕冲压生产的实际工况做了针对性优化，既满足了高速冲压线的快节拍、高精度要求，又兼顾了换型效率与长期使用的可靠性。
