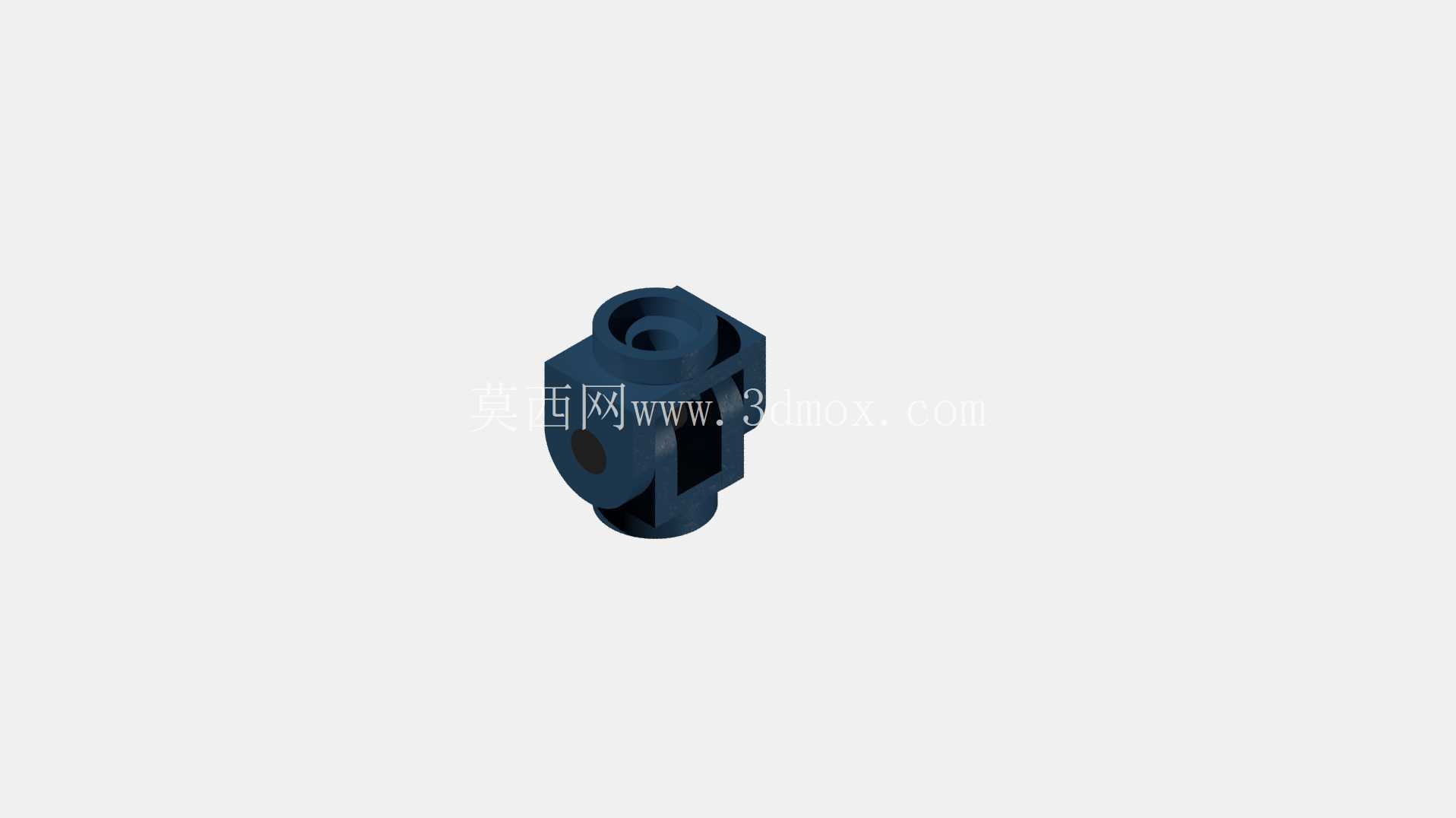

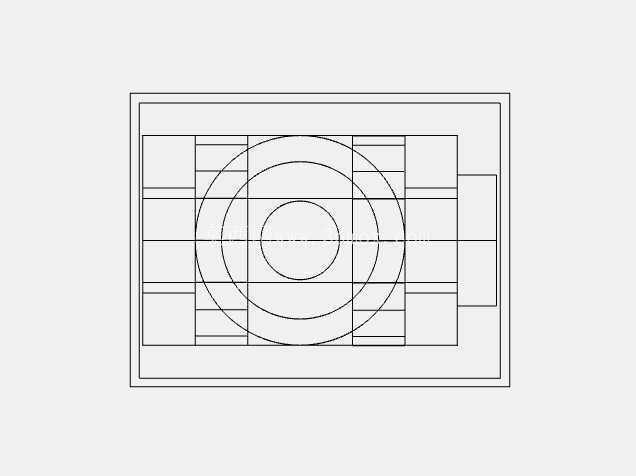

压铸模具组装用异形连接结构件

　　在压铸生产的模具组装环节，这类异形连接结构件是保障模架各模块对位精度、承受开合模交变载荷的核心受力构件，日常应用在卧式冷室压铸机的定模侧与动模侧的衔接工位，承担着抽芯机构与模架本体的定位、载荷传递作用，区别于标准紧固件的单一锁紧功能，该构件需要同时适配三个方向的安装对接需求，对应模具上抽芯滑块的导向限位、冷却管路的避让穿设、以及合模时的刚性抵接三个核心功能。

　　从实际工况出发，压铸生产时模具型腔内会瞬间充入数百摄氏度的熔融金属液，开合模过程中该构件会持续承受数十吨的周期性冲击载荷，同时还要耐受模温机传导的持续高温，因此设计阶段首先对构件的壁厚做了差异化分配：受力集中的对接端面预留了8mm的实体壁厚，避免长期受冲击出现崩边变形，而穿设管路的中空区域则做了圆角过渡处理，减少应力集中带来的开裂风险，所有棱边都做了R1.5的倒角，既避免组装时划伤操作人员，也能减少装配过程中与相邻零件的卡滞问题。

　　从安装边界来看，该构件的主体安装基准面平面度公差控制在0.02mm以内，三个方向的对接孔位同轴度公差不超过0.03mm，确保与相邻的滑块导向件、锁紧楔块装配时不会出现错位，构件整体的最大外轮廓尺寸适配300吨级压铸机的模架安装空间，不需要对现有模架做额外的扩孔或铣削加工就能直接替换原有磨损件，降低模具维护的改造成本。设计过程中特意将构件的受力传导路径做了连续化处理，没有出现突兀的截面突变，从合模受力点到模架安装面的力流路径全程平滑过渡，避免长期交变载荷下出现疲劳断裂，同时在非受力区域做了局部的减重挖槽，在不影响结构强度的前提下减少构件整体重量，降低模具组装时的搬运难度，也能减少模具整体的热容量，缩短模温预热的等待时间。

　　针对压铸生产中常见的铝液飞溅粘模问题，构件的外露配合面都设计了便于拆卸的间隙配合公差，日常维护时不需要使用拉马等专用工具就能快速拆下清理，配合面的表面粗糙度控制在Ra1.6，既保证装配时的定位精度，也不会因为配合过紧导致高温下出现热胀咬死的问题。在实际生产验证中，这类结构件相比传统的分体式拼接连接件，整体刚性提升了40%左右，开合模过程中的形变量控制在0.01mm以内，能够有效避免抽芯滑块错位导致的铸件飞边、尺寸超差问题，同时减少了分体零件之间的连接松动故障，降低生产过程中的停机维护频次。构件上预留的管路穿设孔位做了同轴的台阶设计，能够直接适配标准规格的冷却水管接头，不需要额外加装转接套，减少管路连接的泄漏点，保障模具冷却系统的稳定运行。
