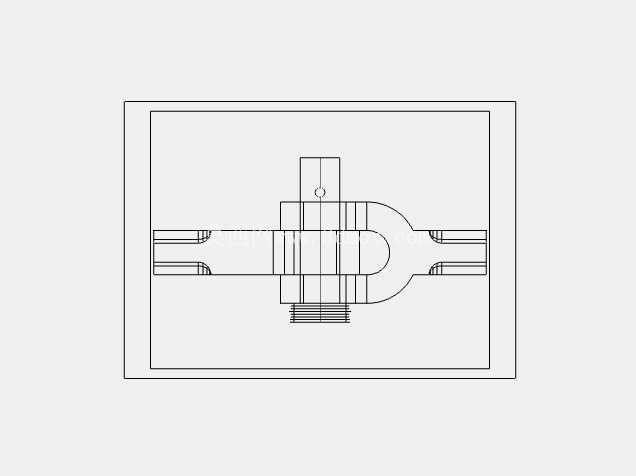

在各类需要变角度传递扭矩的传动链路里,万向节是绕不开的核心连接构件,从车辆底盘的传动系统到工业设备的多轴联动工位,再到小型机具的动力输出端,只要存在两轴轴线不共线、工作过程中相对位置会发生动态变化的传动需求,就需要这类构件来补偿角度偏差,保证扭矩传递的连续性,不会因为轴系的相对偏摆出现动力中断或者卡滞。这套万向节的压铸结构设计,首先要匹配实际安装场景的边界约束,安装位的外围预留尺寸需要适配常见的传动舱室布局,外围方形的安装基准边是为了方便压铸成型后直接以分型面为定位基准做后续的机加工,减少二次装夹的找正时间,中间嵌套的多层环形结构对应万向节的十字轴安装腔、轴承配合位以及外圈的连接法兰,每一层环的壁厚差都控制在压铸工艺允许的均匀区间内,避免成型过程中因为壁厚不均出现缩孔、冷隔这类压铸缺陷。从功能实现的角度看,万向节的核心作用是在两轴存在角向位移时维持稳定的扭矩传输,设计时首先要确定允许的最大偏摆角度,这个参数直接决定了内部十字轴的安装间隙以及外圈叉形结构的开口尺寸,间隙留小了会导致大角度偏摆时结构干涉,留大了则会在传动正反转切换时出现明显的回程间隙,影响传动精度,尤其是在需要频繁换向的传动场景里,过大的间隙还会带来额外的冲击载荷,缩短整个传动链的使用寿命。

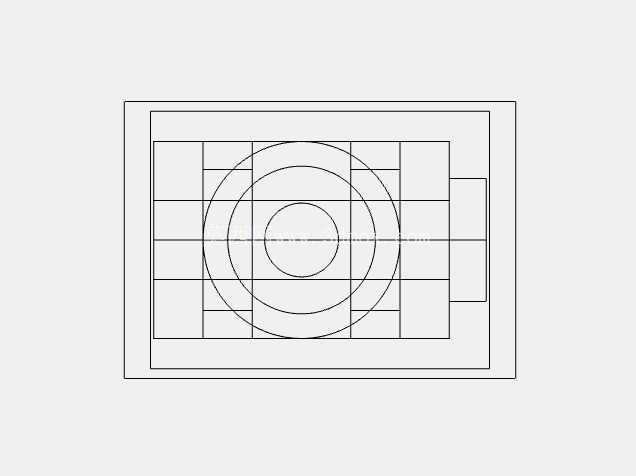

设计过程中首先要明确安装边界:外围的方形安装轮廓是为了适配压铸模的模架定位,四个边的平直度要求直接和模具的分型面加工精度挂钩,中间的同心圆结构从外到内分别对应万向节的外套筒定位面、轴承外圈配合面以及十字轴的中心避让腔,最中心的通孔是为了减轻整体重量,同时也可以作为润滑脂的填充通道,方便后期维护时加注润滑脂,减少十字轴和轴承配合面的干摩擦。在结构细节处理上,环形结构和方形安装边的过渡位置都做了圆角处理,这不是单纯的工艺倒角,而是为了分散应力集中——万向节在传递大扭矩的时候,结构转角位置是应力最容易堆积的区域,如果采用直角过渡,在交变扭矩的长期作用下很容易从转角位置萌生疲劳裂纹,圆角半径的取值需要结合壁厚来计算,既要保证应力分散的效果,又不能因为圆角过大影响周边安装位的有效配合面积。
考虑到压铸生产的工艺特性,整个结构的拔模斜度都设置在合理区间,所有和开模方向一致的侧壁都预留了均匀的拔模角度,避免脱模时拉伤成型表面,内部的环形凹槽结构也做了适配抽芯机构的设计,不需要复杂的多向抽芯结构就能完成成型,能有效降低模具的加工成本和生产过程中的模具维护频率。实际应用中,这类万向节结构常被用在中小型设备的动力传输端,比如轻工机械的多工位转盘传动、农用机具的动力输出连接、输送设备的变角度动力传递等场景,相比刚性联轴器,它能适应安装时的角度对中误差,也能补偿设备运行过程中因为机架振动带来的轴系相对位移,不需要在安装时苛求极高的对中精度,能大幅降低现场安装调试的难度。
在尺寸链的核算上,各个配合面的尺寸公差都要结合压铸能达到的经济精度来设定,不需要全部采用高精度机加工的公差要求,比如安装基准边的尺寸公差可以放宽到压铸工艺能直接达到的精度等级,只有轴承配合面、十字轴安装位这些有配合要求的尺寸,才预留后续精加工的余量,这样既能控制生产加工的成本,又能保证核心配合位的精度满足使用要求。结构的重量控制也是设计时需要考量的点,在保证结构强度满足额定扭矩传递要求的前提下,通过中心开孔、非受力区域减薄壁厚的方式来降低整体重量,既可以减少传动系统的转动惯量,让动力切换时的响应更灵敏,也能降低压铸生产时的材料消耗。另外,结构上预留的润滑通道可以在装配时填充足够的润滑脂,在十字轴和轴承的配合面形成持续的油膜,减少长期运转过程中的磨损,延长构件的维护周期,不需要频繁拆解保养。整个结构的外形轮廓方正,方便生产过程中的转运和装夹,不管是压铸成型后的去毛刺工序,还是后续的机加工、表面处理工序,都可以直接用外围的方形轮廓做定位基准,不需要额外设计专用的装夹工装,能适配批量生产的工艺要求。
