100NB口径三通控制阀结构设计方案

在化工流体输送、暖通空调水系统、中小型工业锅炉配套的管路布局中，三通类控制阀一直是管路分流、合流工况下的核心执行部件，这款100NB通径的三通控制阀，针对公称通径100毫米的管路场景设计，可同时对接三路介质管路，完成两种流体的混合配比输出，或是单路输入流体的双路分流调节，适配水、低粘度油品、无强腐蚀性的工业流体介质，常规工况下适用介质温度不超过180摄氏度，可满足多数民用工业、通用化工场景的管路调节需求。

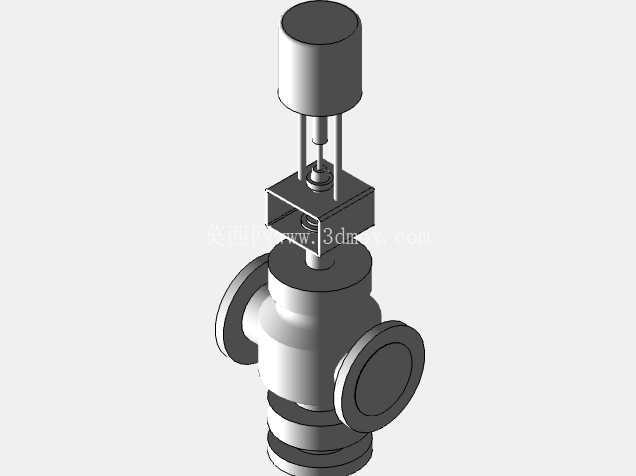

从结构设计逻辑来看，这款阀采用了直行程执行机构搭配柱塞式阀芯的经典结构，顶部的圆柱形执行机构腔室预留了电动、气动执行器的安装接口，无需额外加工转接法兰即可直接适配主流的直行程驱动头，执行机构与阀体之间设置了独立的支架隔离段，既可以避免管路介质的温度直接传导至执行器内部，损坏驱动元件的密封与电子部件，也给阀杆的密封维护、填料更换留出了足够的操作空间，日常检修时无需拆解阀体与管路的连接法兰，即可完成密封填料的更换作业，大幅降低现场维护的工作量。

阀体部分采用了下进侧出、侧进合流的流道布局，三个连接端均采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸完全匹配100NB通径的通用管路法兰标准，安装时无需额外制作转接件，直接对接现场管路即可完成装配。阀体内腔的流道做了圆弧过渡处理，没有直角突变的结构，可有效降低介质流经阀体时的局部阻力，减少管路系统的压损，同时避免介质中的固体杂质在流道拐角处沉积卡涩阀芯。阀芯采用了柱塞式节流结构，阀杆上下行程过程中，可同步改变两个侧出口的流通面积，在分流工况下，可实现两路输出流量的线性配比调节，调节过程中流量特性平稳，没有突跳或断流的区间，适配连续调节的工况需求。

设计过程中针对安装边界做了充分的适配考量，阀体的三个接口中心处于同一水平面上，安装时可直接水平固定在管路支架上，顶部执行机构的垂直高度控制在常规管路安装的净空要求范围内，不会出现顶部净空不足无法安装驱动头的问题；阀杆的行程限位做了双重设计，既有执行机构内部的机械限位，也在支架位置设置了可调的外部限位块，现场调试时可根据实际工况的最大开度需求，调整外部限位块的位置，避免阀芯过度行程顶坏阀座密封。密封结构上，阀杆采用了多层填料组合密封，搭配压盖可调的结构，长期使用出现密封泄漏时，只需均匀拧紧压盖螺栓即可补偿密封磨损，无需拆解整个阀组；阀座与阀芯的密封面采用了堆焊硬质合金的设计，耐冲蚀性能优异，即使介质中带有少量固体颗粒，也能保证长期调节过程中的密封可靠性，减少内漏的发生概率。

在实际选型应用中，这款阀可直接替换同通径的老旧三通调节阀，安装尺寸与主流同参数产品保持一致，无需改动现有管路布局；针对不同的工况需求，只需更换顶部的执行机构，即可实现手动调节、电动连续调节、气动开关量控制等多种控制模式，阀体部分无需做任何改动，通用性较强。流道设计时充分考虑了介质的流向适配性，既可以作为合流阀使用，将两路不同温度或压力的介质在阀体内混合后输出，也可以作为分流阀使用，将单路输入的介质按比例分配到两路输出管路中，满足不同工艺段的流体分配需求。
