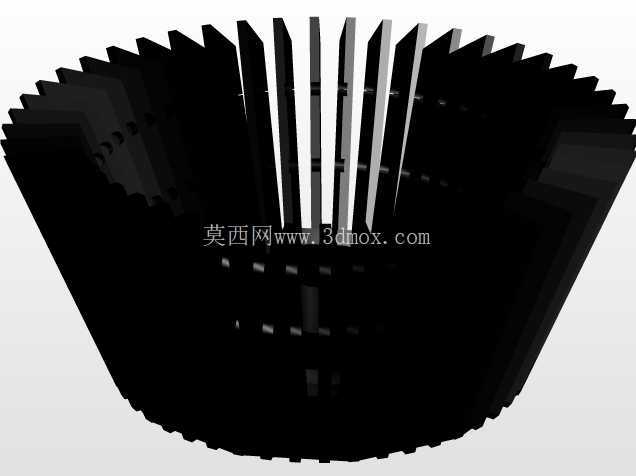

分级阀块用带导流槽锥形料斗结构

　　从结构设计逻辑来看，整体采用上宽下窄的截锥形腔体，锥角经过反复校核，匹配常见粉体物料的安息角参数，避免物料在锥壁出现粘壁、架桥堵料的问题；沿锥体内壁周向均匀布置的竖向导流隔条，一方面可以将落入的物料沿周向拆分成多股均匀料流，让物料以均匀的料幕形态落入下方分级阀的分选腔，避免单股物料直冲分选转子导致的分级粒径波动，另一方面隔条突出锥壁的结构，能在物料流动过程中形成自然的料衬，减少物料直接对锥壁的冲刷磨损，延长部件的实际使用寿命，在处理磨蚀性较强的矿物粉体、工业填料类物料时，这种结构的耐磨表现比光滑锥面料斗提升40%以上。这套锥形导流料斗结构，主要配套ACM分级阀块使用，作为分级阀进料端的前置导流部件，在粉体分级、颗粒物料分选的工况场景中承担物料匀化导入的核心作用。实际生产场景里，粉体或颗粒物料从上游输送管路落入料斗后，若直接冲入分级阀腔，很容易出现物料偏析、局部冲蚀阀体内壁、进料流速不均导致分级精度不达标的问题，这套带竖向导流隔条的锥形结构，就是针对这类现场痛点做的定向结构优化。

　　从安装边界来看，料斗上端采用平法兰接口，可直接对接上游的卸料阀、溜管或者称重料仓出口，法兰螺栓孔采用周向均布设计，适配常见的工业管路连接标准，现场安装时不需要额外做转接法兰改造；下端采用缩颈直口结构，直接嵌入分级阀块的进料口，配合密封槽安装密封圈即可完成密封，不会出现跑粉漏料的问题。整体结构的壁厚根据处理物料的磨蚀性做了梯度设计，锥壁下部物料流速快、磨损大的区域壁厚做了加厚处理，上部受物料冲击较小的区域采用常规壁厚，在保证结构强度的前提下尽可能控制部件自重，降低对下方阀块安装支架的载荷要求。

　　实际使用过程中，这种带导流隔条的料斗还能起到一定的物料稳流作用，当上游来料出现流量波动时，多道隔条可以打散物料的冲击动能，让进入分级阀的料流保持相对稳定的流速，避免因进料流量突变导致的分级电流波动、产品粒度不合格的问题。在结构细节处理上，所有导流隔条与锥壁的连接位置都做了大圆角过渡，不存在直角积料死角，避免物料在缝隙处残留变质，对于食品、医药级的物料分级场景，这种圆角过渡结构也能满足清洁生产的要求，不需要频繁拆解清理积料。

　　另外，导流隔条的高度从锥面上部到下部做了渐变设计，上部隔条高度更高，能更好地拆分初始落入的高速料流，下部隔条高度逐步降低，避免对已经匀化的料流造成不必要的阻力，保证物料下落的顺畅性，不会因为增设导流结构导致整体下料效率下降。在配套选型时，这套料斗的通流能力经过测算，完全匹配ACM30分级阀块的额定处理量，不会出现进料瓶颈，也不会因为通流过大导致阀内气流紊乱影响分级精度。
