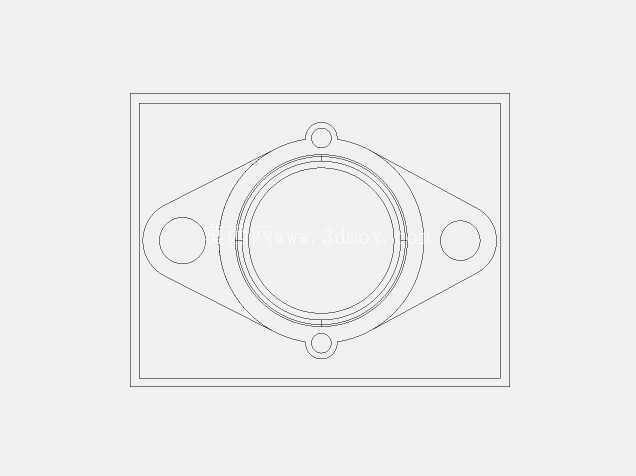

在压铸成型的结构配件体系里,这类带菱形安装法兰的眼砖结构,常被用在流体管路的穿板密封、设备腔体的观察孔衬套场景里,不少液压站的油路穿板、气动设备的管线过孔位,都会用到这类压铸件作为衬套基体,后续配合橡胶密封圈实现穿装位置的静密封,避免管路与安装板硬接触产生的磨损,同时补偿安装面的平面度误差。从结构设计逻辑来看,主体采用环形中空的基体结构,中空内径根据穿装管线的外径预留合理的配合公差,一般会比穿装件外径大0.2-0.5mm,方便装配时的对位调整,同时给后续的密封件预留安装空间。
外围的菱形法兰是整个零件的安装受力基准,两个对角布置的圆形安装孔,孔位中心距严格匹配设备安装板的预留孔位,安装时穿入螺栓即可完成固定,相比圆形四孔法兰,这种两孔菱形结构在安装空间受限的场景里更具优势,不需要在四个方向预留扳手操作空间,仅需两个点位锁紧就能完成固定,适合安装面狭窄的紧凑型设备布局。法兰上下位置额外设置的两个小凸台,是定位限位结构,装配时可以卡入安装板上预先加工的定位槽内,避免螺栓锁紧时零件跟转,同时能承受一定的径向剪切力,降低螺栓的受力负荷,延长连接结构的疲劳寿命。
整个零件的壁厚设计遵循压铸工艺的均匀性原则,环形基体的壁厚保持在3-4mm区间,法兰位置的厚度与基体壁厚差控制在1.5mm以内,避免压铸成型时出现缩孔、冷隔等缺陷,同时减少后续机加工的余量,仅需对中空内壁、法兰安装面进行少量精加工就能满足装配精度要求。从安装边界来看,菱形法兰的外接圆尺寸比安装板上的预留过孔直径大8-10mm,保证足够的压紧接触面积,安装后法兰面与安装板的贴合度不低于85%,避免密封时出现局部渗漏。零件的棱边全部做了R0.5-R1mm的圆角过渡,既可以减少压铸时的应力集中,也能避免装配时锐边划伤操作人员或者密封胶圈。
这类压铸件在实际使用中,除了作为穿线、穿管的衬套,部分场景下也会作为小型观察窗的压圈使用,在中空位置嵌入透明亚克力或者玻璃片,配合法兰压紧就能实现设备腔体的内部观察,不需要额外设计复杂的观察窗结构,大幅降低小型设备的结构设计成本。建模过程中需要重点关注安装孔的位置度公差,两个安装孔相对于中空基体中心的位置度偏差要控制在0.1mm以内,否则装配时会出现孔位错位,无法顺利穿入固定螺栓;同时法兰面的平面度公差要控制在0.05mm以内,保证密封时的压紧力均匀,不会出现局部间隙导致的渗漏问题。另外,压铸脱模斜度的设置也需要结合零件的结构特点,中空内壁的脱模斜度取1°-1.5°,法兰外轮廓的脱模斜度取0.5°-1°,既方便压铸时的脱模,也不会因为斜度过大导致零件尺寸超差。
