带圆弧过渡异形挂接连接钣金件结构

　　在工业设备的挂装、工位器具的配件连接、小型工装的辅助固定场景里，这类带圆弧过渡的异形挂接件是很常见的小尺寸结构件，很多做设备改造、工装治具设计的工程师经常会遇到这类零件的选型或者建模需求。不同于标准的直角挂耳或者圆形吊环，这个零件的结构是结合了直边安装段和圆弧挂接段的一体化设计，没有额外的拼接焊缝，整体是等厚板材加工成型，在承受静态挂装载荷的时候，圆弧段的应力分布比直角折弯结构更均匀，不会出现直角处的应力集中问题，适合用在需要频繁摘挂、载荷不算特别大但要求挂接顺畅的工位上。

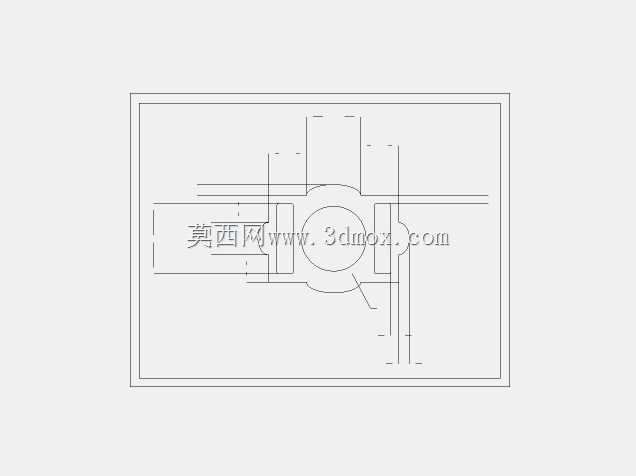

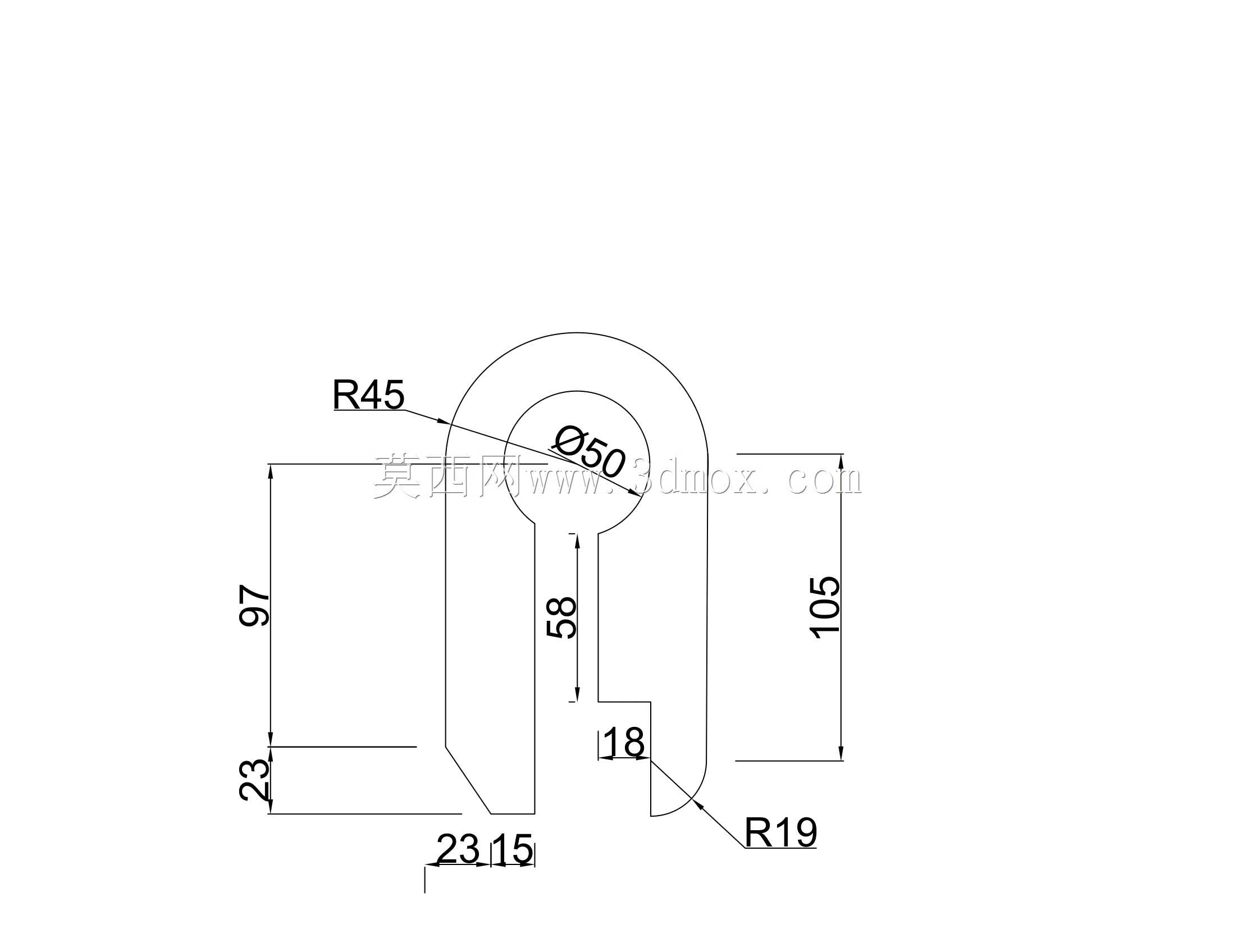

　　从尺寸边界来看，这个零件的顶部圆弧外轮廓半径为R45，中间开设的挂接孔直径为Ø50，这个孔径尺寸刚好适配市面上多数M48规格的挂接销轴、或者直径45mm左右的工位挂杆，挂接的时候不会出现过大的旷量，同时摘挂的时候不会因为间隙过小出现卡滞。零件左侧的直边段总高度尺寸为97，底部预留的23mm长度的平直段是安装贴合面，这个面是和被固定的工件表面完全贴合的，加工的时候这个面的平面度要求控制在0.1mm以内，保证安装后不会出现歪斜。右侧的直边段总高度为105，比左侧直段高出8mm，这个高度差是为了在挂接的时候给圆弧段留出足够的避让空间，避免挂接时零件侧边和安装基座产生干涉。

　　中间的开槽宽度方向尺寸为18，开槽的深度从圆弧段下沿算起为58，底部的过渡圆角为R19，这个圆角的设计一方面是减少开槽端部的应力集中，避免零件在受拉的时候从开槽根部开裂，另一方面也能在装配的时候给紧固件留出操作空间，不会因为直角边剐蹭操作人员的手套或者工具。底部两个切角的尺寸分别为23和15，这个切角不是随意设计的，是为了适配安装位置的让位需求，很多安装基座的角落会有焊接凸台或者折弯圆角，如果零件底部是直角的话，安装时就会和凸台产生干涉，无法完全贴合安装面，切角之后刚好可以避开这些位置的结构，保证安装贴合度。

　　设计这类零件的时候，首先要确认的是挂接孔的配合尺寸，必须和对应的挂轴、挂杆尺寸匹配，间隙控制在0.5-1mm之间最合适，间隙太大挂接后晃动量大，容易产生异响甚至脱落，间隙太小则摘挂困难，影响工位操作效率。其次要确认安装面的尺寸边界，底部的平直安装段长度要足够布置安装孔，这个零件的23mm平直段刚好可以布置一个M6或者M8的沉头安装孔，固定的时候螺丝头不会突出零件表面，避免挂接的时候和挂杆产生剐蹭。另外圆弧段的壁厚要根据挂接载荷来核算，这个零件的R45外圆和Ø50内孔之间的单边壁厚为20mm，如果是采用Q235钢板加工的话，这个壁厚可以承受不超过500kg的静态挂重，完全满足多数工装、小型设备部件的挂装需求。在实际建模的时候，要注意各个尺寸的公差配合，挂接孔的直径公差建议取H12，安装面的平面度要符合钣金件的通用公差要求，底部的R19过渡圆角要和两侧的直边相切，不能出现棱角或者接痕，否则加工的时候折弯或者激光切割后会有毛刺，影响装配。这类零件的加工工艺一般是采用激光切割下料，然后去毛刺、倒角，如果是有强度要求的场合，还可以对圆弧挂接段进行表面淬火处理，提高表面硬度，减少长期挂接摩擦产生的磨损，延长零件的使用寿命。在设备布局的时候，要注意这个零件的安装空间，左右方向的宽度要预留足够的操作空间，因为摘挂的时候需要操作人员手持工件对准挂杆，左右至少要留出30mm的操作余量，上下方向要注意挂杆的安装高度，保证零件挂入后底部不会和下方的结构产生碰撞。很多新手工程师在设计这类挂接件的时候，容易忽略底部的让位切角和过渡圆角，要么是安装的时候和基座干涉，要么是使用过程中开槽根部开裂，其实只要结合实际安装场景的边界条件，把每个尺寸对应的功能想清楚，就能设计出既好用又加工成本低的结构。
