M12规格螺母螺栓配套紧固组件结构设计

在各类机械装配、工装夹具搭建、钢结构连接、设备运维场景里，螺纹紧固件是应用覆盖范围最广的基础连接元件，其中M12规格的螺母螺栓配套组件，更是中等载荷连接工位的首选标准件。日常做结构设计时，很多新手容易忽略紧固件的安装边界与配合公差，总觉得只要螺纹规格对上就能用，实际在产线装配、户外设备安装、振动工况设备的连接场景里，螺母与螺栓的配合精度、头部结构、螺纹旋合长度都会直接影响连接可靠性。

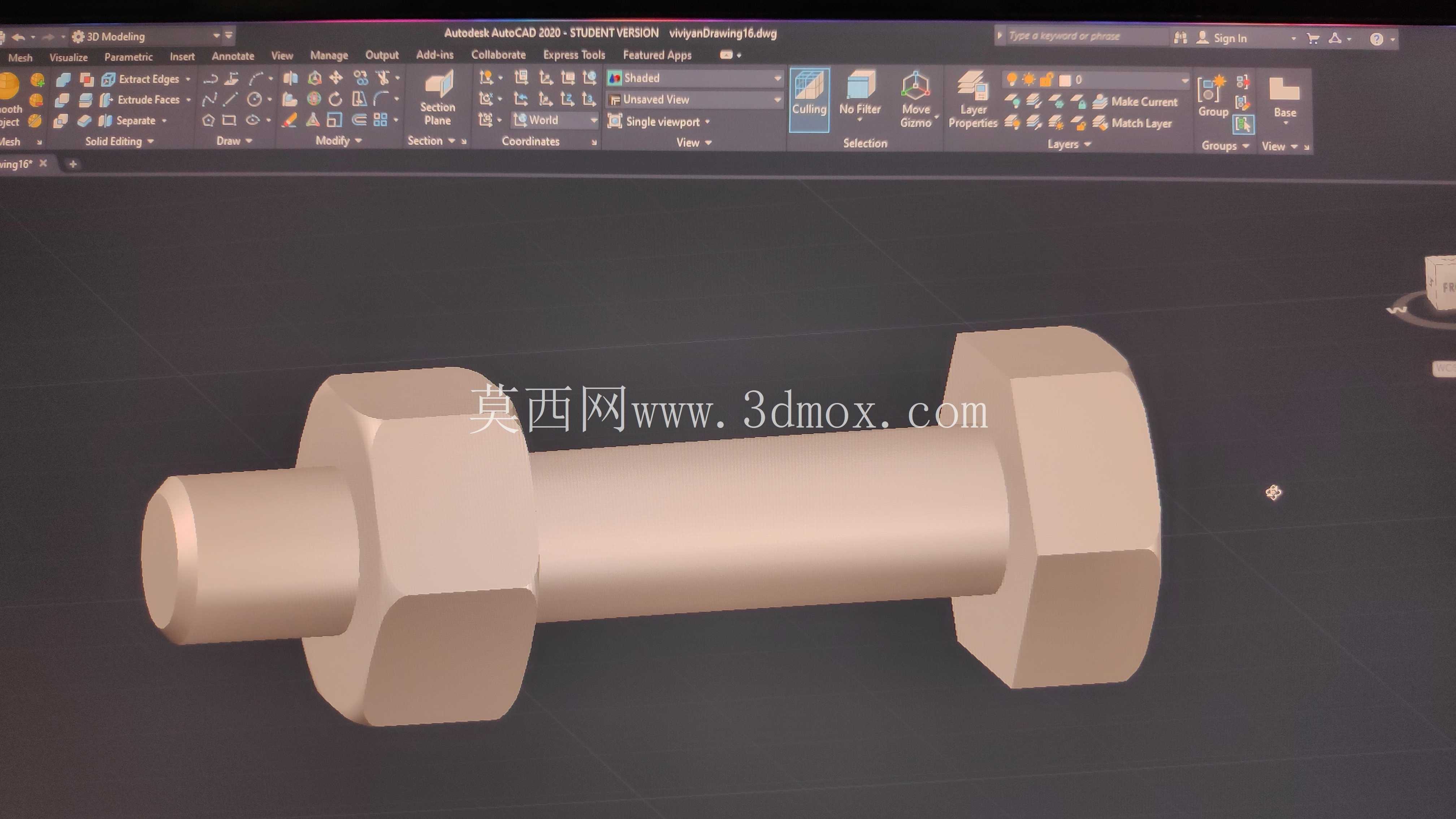

这套M12螺母螺栓的三维结构，完全遵循普通螺纹的基本牙型规范设计，螺栓部分采用外六角头部结构，这种结构的优势在于适配普通开口扳手、套筒扳手的通用拧紧工具，不需要定制专用工装，现场装配时的工具适配性极强，不管是车间量产线的定扭矩扳手，还是户外运维的手动扳手，都能顺利完成拧紧作业。螺栓的杆部做了等直径设计，光杆段与螺纹段的过渡位置做了圆角卸荷结构，避免应力集中在螺纹收尾处，在承受交变载荷、横向剪切力的时候，不会在过渡位置出现断裂失效的问题。配套的螺母采用标准六角外形，厚度符合普通粗牙螺纹的配套尺寸要求，螺纹旋合长度设计为1.2倍公称直径，既保证足够的螺纹啮合牙数来承载轴向拉力，又不会因为旋合长度过长造成装配时的无效行程，浪费装配工时。

从安装边界来看，这套组件的六角头部对边尺寸严格遵循国标紧固件的尺寸规范，做结构开孔设计时，螺栓穿装孔的直径可以按13mm预留，扳手操作空间需要在六角头部周边预留至少18mm的回转半径，避免出现扳手卡滞、无法达到额定拧紧扭矩的问题。在实际应用场景里，这套M12紧固件可以覆盖从普通设备机架拼装、钣金护罩固定、传动部件的定位锁紧，到小型压力机的模具装夹、输送线的导轨固定、工装夹具的工件压紧等多种工位。比如在皮带输送机的机架组装中，铝型材或者型钢的拼接位置，用M12螺栓搭配防松垫圈和六角螺母，可以承受输送物料过程中的持续振动，不会出现螺纹松脱的问题；在工装夹具的设计中，螺栓杆部可以作为铰接轴使用，搭配锁紧螺母实现压紧块的位置调节，满足不同尺寸工件的装夹需求。

设计这套三维结构的时候，特意把螺纹的牙型细节做了还原，没有用简化的圆柱面代替螺纹特征，方便后续做装配干涉检查、有限元受力分析的时候，可以准确模拟螺纹啮合的受力状态，不会因为模型简化导致仿真结果出现偏差。螺栓头部的倒角、螺母端部的倒角都做了准确还原，这些倒角结构不只是为了外观好看，实际装配时可以起到导向作用，让螺母顺利对准螺栓螺纹，避免出现螺纹错牙、刮伤螺纹表面的问题，尤其是在自动化装配的场景里，倒角的导向作用可以大幅降低卡料率，提升自动拧紧设备的运行稳定性。

很多做设备改造的工程师在选型时，经常会混淆不同性能等级紧固件的尺寸差异，其实同规格的M12螺栓，不同性能等级的头部厚度、螺母厚度会有细微差别，但六角对边尺寸是统一的，这套模型的外形尺寸按最常用的4.8级普通碳钢紧固件的参数构建，适配绝大多数常规载荷的连接场景，如果是高强度载荷的工位，只需要调整对应材质的力学参数，不需要修改外形安装尺寸，就能直接复用在设计方案里，减少重复建模的工作量。在做装配体设计时，这套组件可以直接调用，配合智能扣件功能自动完成孔位对齐，大幅提升结构设计的效率，同时也能避免手动建模时出现的尺寸错误，导致后续加工出来的零件无法装配、扳手空间不足等常见问题。
