带缺口轮盘类机械零件结构设计

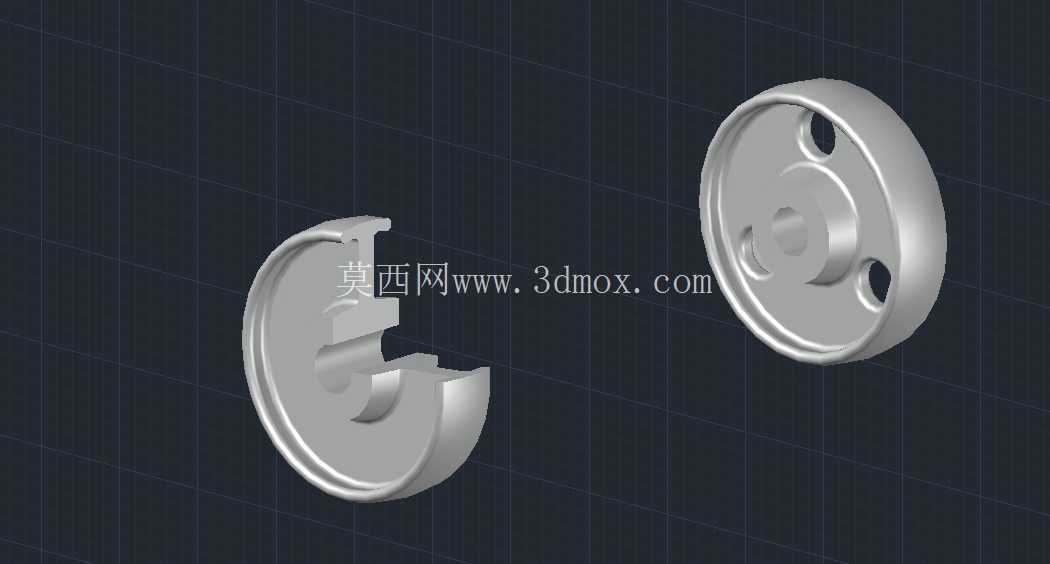

这类带缺口的盘类零件，常应用在轻载间歇传动机构、定位限位组件以及小型设备的离合触发结构中，在轻工自动化生产线、小型输送设备的工位切换单元里十分常见，日常接触到的包装设备送料定位、小型工装的档位切换结构中，都能看到这类构件的身影。从结构功能来看，完整的圆形盘体部分承担基础的回转支撑作用，盘面上预留的三个通孔分别对应不同的功能需求：中心孔用于和回转轴配合传递扭矩，两个对称分布的偏心孔既可以作为减重孔降低零件整体转动惯量，也能作为销孔安装定位销或者触发拨杆，配合周边的检测元件实现工位信号的触发。特意设计的C型缺口结构，是整个零件的核心功能区，缺口的圆弧面和直边段分别承担不同的作用：圆弧面可以在回转过程中避让周边的凸起构件，避免运动干涉，直边段则可以作为卡位结构，在特定角度下和锁止件配合实现位置固定，满足间歇动作的停位需求。

在设计这类零件的时候，首先要确定的是盘体的基本回转直径，这个尺寸直接决定了零件的安装边界，需要匹配安装位置的预留空间，同时要保证回转过程中不会和周边的机架、其他运动构件发生刮碰。中心孔的公差选择需要和配合的轴径匹配，如果是传递小扭矩的场景，可以选用间隙配合加顶丝固定的方式，如果需要更高的传动精度，则可以选用键槽配合或者过盈压装的结构。缺口的尺寸设计需要重点考量，缺口的深度要满足锁止件的卡入行程要求，缺口的直边角度要和锁止动作的行程匹配，避免出现卡滞或者锁止不到位的情况，同时缺口根部需要做小圆角过渡，避免应力集中导致零件在反复冲击载荷下出现断裂。盘体的厚度选择要结合实际受力情况，太薄的盘体在承受径向载荷的时候容易出现变形，太厚则会增加不必要的重量，提升转动过程中的能耗。

从实际应用的角度出发，这类零件的材质通常选用压铸铝合金，一方面是因为铝合金的重量轻，转动惯量小，适合高速往复回转的场景，另一方面压铸工艺可以一次成型复杂的外形结构，减少后续机加工的工序，降低生产成本。零件的表面不需要做额外的喷涂处理，只需要去毛刺飞边，保证配合面的平整度即可，中心孔和缺口的工作面需要保证足够的光洁度，减少运动过程中的磨损。在安装的时候，需要保证盘体的回转平面和安装基准面的垂直度，否则会出现回转过程中端面跳动过大的问题，轻则导致定位精度下降，重则会和周边构件发生碰撞。盘面上的安装孔位置需要和轴上的对应点位精准匹配，避免装配后出现动平衡超标的问题，尤其是在转速较高的应用场景下，必要时可以对零件做简单的动平衡校正，减少运转过程中的振动和噪音。

这类结构的设计难点在于平衡功能需求和加工成本，很多新手在设计的时候容易把缺口的位置设计得过于靠近盘体外缘，导致盘体边缘的结构强度不足，在反复受力的情况下出现开裂；也容易忽略缺口和盘体其他孔位的位置关系，导致装配的时候出现工具无法操作的问题。在建模过程中，需要优先确定各功能特征的位置基准，以中心孔的轴线作为整个零件的设计基准，所有的孔位、缺口轮廓都以这个基准来标注尺寸，这样在后续加工的时候可以减少基准转换带来的误差。同时要考虑压铸工艺的拔模角度，所有的非配合面都要预留合适的拔模斜度，避免压铸脱模的时候出现零件拉伤的问题，边角位置的圆角设计也要符合压铸工艺的要求，避免出现填充不满的铸造缺陷。
