1/2BSP接口浮阀结构设计方案

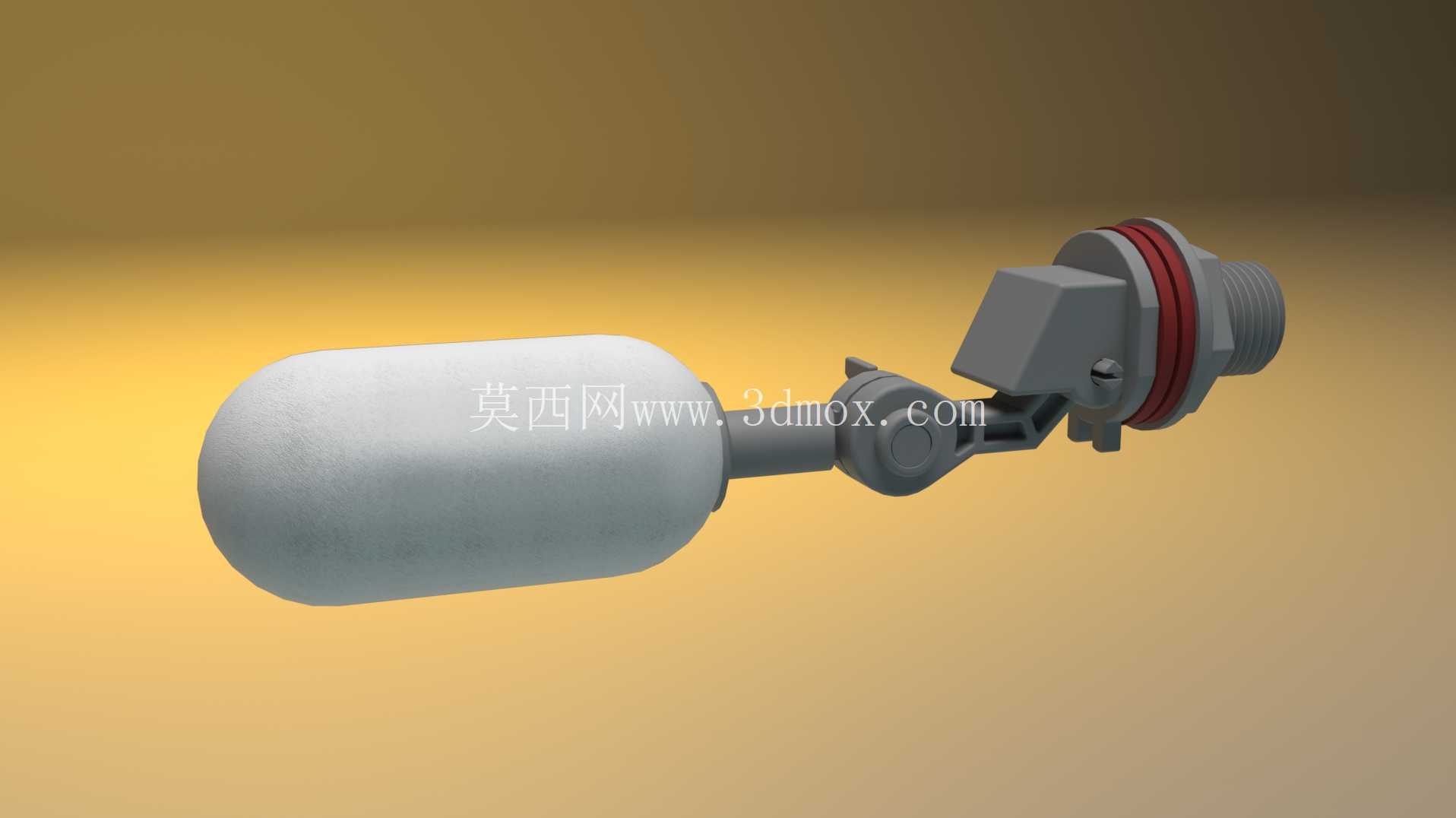

　　在民用供水、小型工业流体输送、暖通循环管路的现场改造与设备配套场景中，小通径浮阀的应用覆盖度极高，这类阀件不需要复杂的电控信号介入，完全依靠浮体随液位升降的浮力变化驱动阀芯动作，就能实现容器、管路内的液位自动控制，避免溢流或者液位过低导致的设备空转问题。这次设计的这款浮阀，采用1/2 BSP管螺纹作为安装接口，适配市面上绝大多数四分管路的连接标准，不管是民用储水塔、小型冷却循环水箱，还是设备配套的补水单元，都能直接对接现有管路，不需要额外加工转换接头，能大幅降低现场安装的适配成本。

　　从结构设计逻辑来看，这款浮阀没有采用复杂的多级杠杆放大结构，而是用直动式阀芯配合浮臂的力矩传递来实现通断控制，整体零件数量控制在个位数，没有易损的精密配合件，后期维护只需要定期清理密封面的水垢、杂质就能长期稳定工作，适配水质条件一般的民用供水、工业循环水场景，不会因为水中少量的颗粒杂质就出现卡滞、密封失效的问题。设计过程中首先确定的是安装边界尺寸，1/2 BSP螺纹的有效旋合长度控制在12mm，安装时只需要在容器侧壁或者管路接口处预留对应规格的内螺纹孔，阀件安装后突出安装面的主体长度控制在45mm以内，浮臂的摆动范围覆盖0到75度角，安装时只需要在浮体活动范围内预留半径110mm的无遮挡空间，就能保证浮体随液位升降时不会和容器内壁、其他管路附件发生干涉，不需要额外调整安装位置或者切割周边结构。

　　从功能特性来看，这款浮阀的密封面采用平面贴合结构，相比锥面密封的结构，对安装同轴度的要求更低，哪怕安装时螺纹旋合存在微小的角度偏差，也不会影响密封效果，在0.1到0.6MPa的常规供水压力范围内都能可靠截止，不会出现关闭不严的持续漏水问题。浮体的浮力参数经过匹配计算，当液位达到设定高度时，浮体产生的力矩刚好能克服进水压力对阀芯的顶推力，实现可靠关闭；当液位下降到设定下限值时，浮体随液位下落带动阀芯开启，自动补充流体，整个动作过程不需要人工干预，也不需要额外的传感、控制元件，完全依靠纯机械结构实现自动控制，可靠性远高于带电控元件的液位控制方案，在潮湿、多粉尘的复杂工况下也能长期稳定运行。

　　在结构细节处理上，浮臂和阀芯的连接部位采用间隙配合的铰接结构，铰接位置预留了0.2mm的活动间隙，不会因为长期浸泡在水中产生水垢卡滞，同时铰接点的位置经过力矩优化，只需要很小的浮力就能驱动阀芯动作，哪怕是低压供水场景下，也不会出现阀芯开启不到位导致的补水流量不足问题。阀件的主体过流通道采用等径设计，通径和1/2 BSP接口的通流能力匹配，不会因为通道缩径导致补水流量下降，在常规供水压力下，每小时的通流能力能达到1.2立方米，完全满足小型储水容器、设备冷却水箱的补水速度要求。实际选型应用时，只需要确认安装位置的螺纹规格匹配，预留足够的浮体活动空间，不需要额外调整阀件的内部参数，安装完成后随着液位升降就能自动投入工作，不管是老旧储水设备的阀件替换，还是新建设备的配套选型，都能直接适配，不需要针对阀件做额外的结构修改。
