集装箱锁门用铰接合页结构设计

在物流运输装备领域，集装箱作为多式联运的核心载具，其箱门锁紧机构的可靠性直接决定了运输过程中货物的安全，而铰接部件作为箱门实现开合动作、承载锁具联动载荷的核心零件，其结构设计合理性直接影响整套锁闭系统的使用寿命与操作顺畅度。本次设计的锁门铰接部件，主要应用于标准海运集装箱、铁路货运集装箱的侧门或端门锁紧机构中，作为锁杆与箱门主体之间的铰接连接件，承担锁门过程中锁舌转动的支撑载荷，同时抵消运输过程中因箱体形变、货物挤压带来的侧向冲击力，避免锁具出现卡滞、变形甚至失效的问题。

从实际使用场景来看，集装箱在跨洋运输、铁路转运、公路吊装过程中，会经历温差变化、颠簸振动、堆码载荷挤压等复杂工况，箱门部位的铰接件不仅要承受反复开合带来的磨损，还要耐受盐雾、潮湿、粉尘等恶劣环境的侵蚀，因此在结构设计阶段，首先确定了整体采用一体化切削成型的结构思路，摒弃了传统焊接拼接式铰链存在的焊缝应力集中、易锈蚀断裂的缺陷。零件整体采用不规则楔形块状结构，主体厚度根据标准集装箱门的安装槽深度确定，能够完全嵌入箱门预设的安装凹槽内，不会突出门板表面，避免吊装、堆码过程中与相邻箱体、吊具发生刮碰。

零件中心设置的同轴通孔为铰接销轴安装孔，孔位的同轴度公差控制在0.02mm以内，确保销轴穿入后转动灵活无卡滞，孔壁预留了润滑脂存储的微小环形槽，可在日常维护时填充润滑脂，降低销轴与孔壁的磨损速率，延长部件的更换周期。零件的楔形外形是根据箱门锁杆的转动轨迹优化而来，当锁杆转动实现锁闭动作时，楔形面能够与锁舌的贴合面形成渐进式压紧，随着锁杆转动角度增大，压紧力逐步提升，最终实现箱门与箱体边框的紧密贴合，避免运输过程中因箱门缝隙过大导致雨水、粉尘进入箱内污染货物。

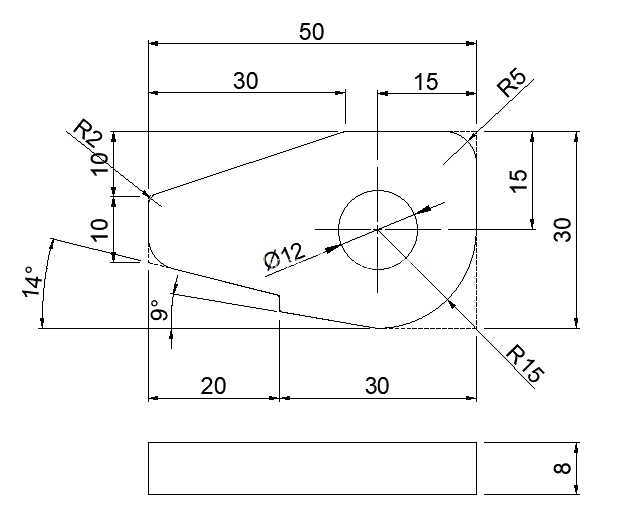

在安装边界设计上，零件的底部平面为安装基准面，平面度公差控制在0.03mm以内，安装时基准面完全贴合箱门内侧的安装垫板，通过预设的两个沉头安装孔采用螺栓紧固，沉头孔的深度设计确保螺栓紧固后头部完全沉入零件表面以下，不会干涉锁杆的转动行程。零件的侧边设置有定位止口，安装时止口卡入箱门的定位槽内，能够承受锁闭过程中传递的剪切力，避免螺栓长期承受横向载荷出现断裂。从尺寸匹配来看，该铰接件按照1:1比例设计，完全适配现有标准集装箱锁具的安装尺寸，可直接替换原有同类型损坏部件，无需对箱门结构进行二次加工，降低运维更换的成本。

从功能特性角度，该铰接件在锁闭状态下，能够将锁舌受到的箱体内部货物挤压力均匀分散到整个安装接触面，避免应力集中导致的门板局部变形；在开合过程中，铰接面的圆弧过渡设计能够减少锁杆转动的阻力，操作人员使用常规锁杆扳手即可轻松完成锁闭与开启动作，无需额外施加过大的操作力。针对长期使用可能出现的磨损问题，零件的铰接接触部位做了局部加厚处理，磨损余量相比传统同类型部件提升30%，在正常使用工况下可满足集装箱全生命周期的使用需求，减少中途更换配件的频次。

在结构细节处理上，零件所有的棱边都做了R1.5的圆角过渡，避免安装与操作过程中尖锐棱边划伤操作人员，同时减少应力集中点，提升零件的抗冲击性能。零件的整体外形轮廓经过运动仿真验证，在锁杆0-90度的转动行程范围内，不会与箱门的加强筋、密封胶条等周边部件发生干涉，确保开合动作顺畅。考虑到集装箱使用环境的腐蚀性，零件设计时预留了表面处理的厚度余量，完成加工后可进行镀锌或达克罗表面处理，不会影响铰接孔与安装面的配合精度，同时提升零件的防锈耐腐蚀能力。
