ISO标准拖车集装箱用扭锁结构设计

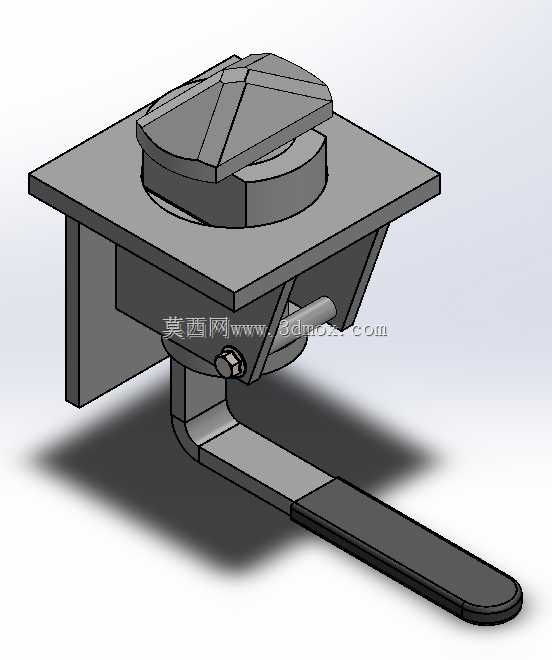

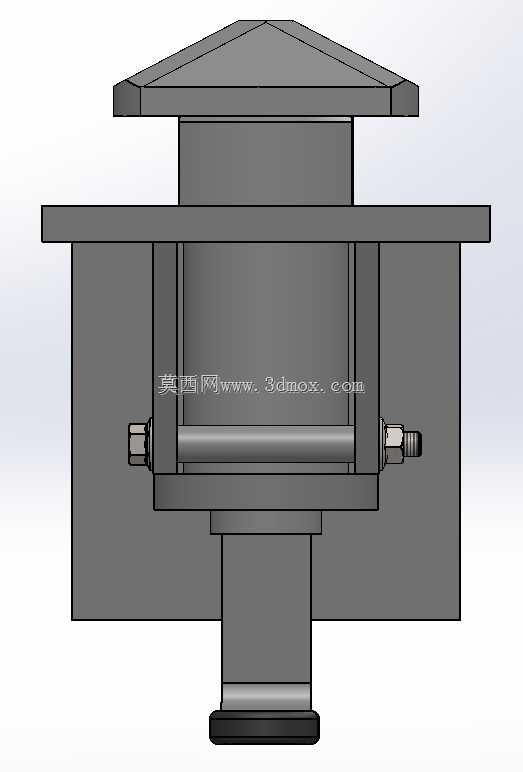

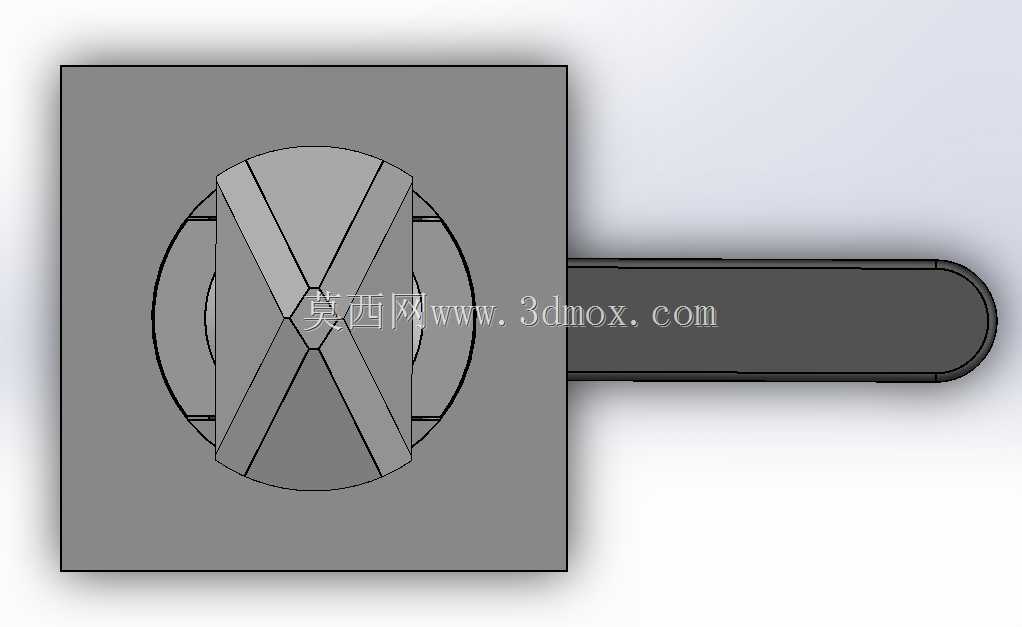

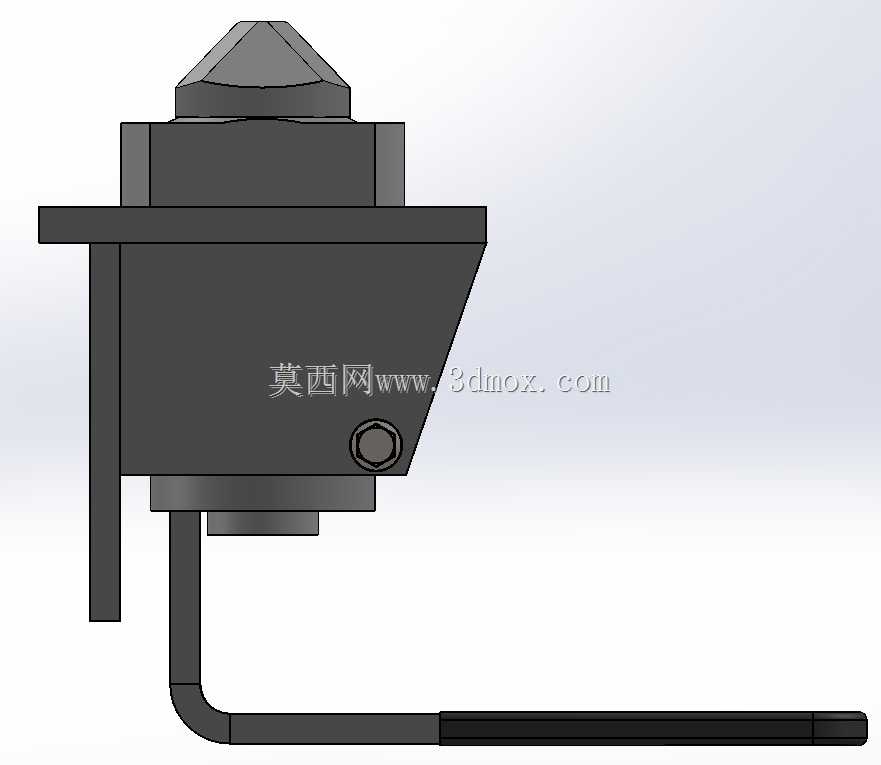

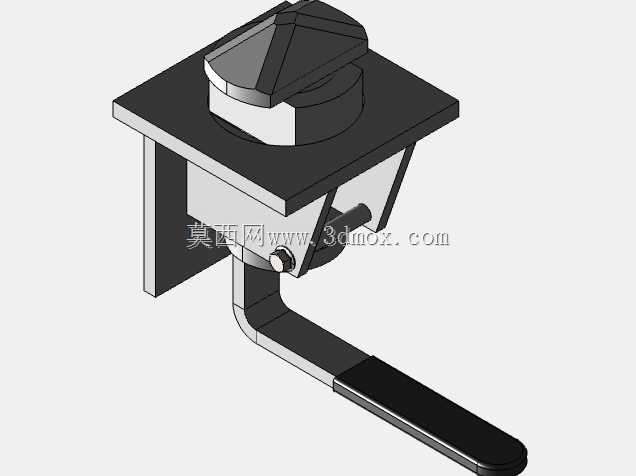

　　在公路甩挂运输、集装箱堆场转运、铁路驮背运输的作业场景里，扭锁是实现集装箱与运载车架快速锁固、解锁的核心连接部件，其结构可靠性直接决定了重载运输过程中的货箱固定安全，一旦锁止失效，极有可能出现运输途中集装箱偏移、脱落的重大安全事故，因此这类锁具的结构设计必须严格匹配对应ISO标准的接口尺寸，不能随意更改配合公差。这款扭锁采用顶部旋钮配合底部锁舌的经典结构布局，顶部操作端为多边形防滑旋钮，操作人员无需额外专用工具，徒手即可完成旋转操作，旋钮下方设置方形安装法兰，法兰与安装面板贴合后通过侧边的紧固件完成锁体自身的固定，安装时仅需在承载面板上开出对应尺寸的方形安装孔，将锁体嵌入后从侧面拧紧紧固件即可完成装配，不需要复杂的焊接或者大面积开孔作业，适配多数标准拖车、集装箱半挂车的车架安装位尺寸。

　　锁体内部的传动结构将顶部旋钮的旋转运动转化为底部锁舌的90度回转动作，当旋钮旋转至锁止位置时，底部长条形锁舌会横向卡入集装箱角件的标准内腔，与角件的限位面完全贴合，承受集装箱运输过程中产生的纵向、横向以及垂向冲击载荷；当旋钮旋转至解锁位置时，锁舌回转至与安装方向平行的位置，此时锁舌可顺利从集装箱角件的开孔中脱出，完成集装箱与车架的分离。从安装边界来看，这款扭锁的方形法兰边长匹配标准集装箱角件的安装间距，锁体向下延伸的结构长度适配常规拖车车架的面板厚度，底部锁舌的长度、厚度完全贴合ISO标准集装箱角件的内部型腔尺寸，锁舌边缘做了小圆角过渡处理，在对位稍有偏差的情况下也能顺利滑入角件开孔，降低现场操作人员的对位难度，减少吊装对位的等待时间。

　　锁体的受力部位做了加厚处理，法兰与锁身的衔接位置设置了加强筋结构，避免长期承受交变载荷后出现焊缝开裂或者结构变形的问题，侧边的锁紧螺栓采用防松设计，在车辆长期行驶产生振动的工况下不会出现松脱，保证锁体自身与车架连接的可靠性。在实际选型应用中，这类扭锁不仅可以用于公路拖车的集装箱固定，也可用于堆场固定集装箱的支腿位置、铁路平车的集装箱锁位，只要安装面的开孔尺寸、承载强度满足要求，即可直接替换同规格的传统扭锁产品。

　　设计这类锁具的时候，需要重点关注几个核心配合尺寸：一是顶部旋钮的旋转行程，必须保证旋转90度时锁舌刚好到达完全锁止的位置，不能出现过位或者锁止不到位的情况；二是锁舌与角件配合的间隙，间隙过大会导致运输过程中集装箱出现窜动，产生额外的冲击载荷，间隙过小则会因为加工误差、使用过程中的锈蚀变形导致锁止、解锁卡滞；三是安装法兰的平面度，若法兰与安装面贴合不紧密，长期受载后会出现应力集中，导致法兰根部断裂。这款扭锁的锁舌表面做了硬化处理，耐磨性能满足长期反复锁止、解锁的使用需求，外露的操作旋钮采用大尺寸多边形设计，即使操作人员佩戴劳保手套也能顺利施加旋转力矩，不会出现打滑的问题，在雨雪、扬尘等户外作业环境下，简单清理即可正常操作，不会因为积尘、结冰导致机构卡滞。
