可调式V型定位夹紧工装结构设计

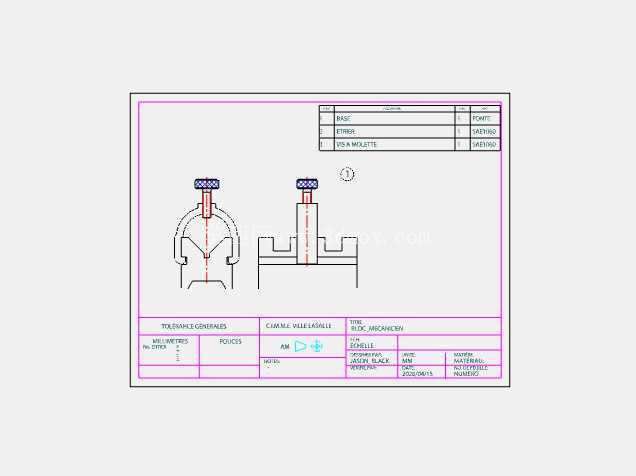

在机械加工、零部件装配以及检测工序的现场，这类带V型定位面的夹紧结构是轴类、套类零件装夹定位的核心工装部件，日常产线换型、小批量多品种零件加工场景中，这类可调式夹紧结构的适配性直接决定了工序的装夹效率与加工精度。从结构本身来看，这套夹紧机构采用对称式V型开口作为定位基准面，V型面的夹角经过工程化核算，能够适配一定直径范围内的圆柱类零件，相比平口钳的平面定位，V型结构可以自动对中圆柱零件的中心轴线，省去了逐件找正的辅助时间，尤其适合轴类零件的铣削、钻孔、端面打磨等工序的装夹需求。

设计过程中，顶部的调节螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动强度更高，自锁性能更稳定，夹紧后不会因为加工过程中的切削振动出现松脱问题，螺杆顶端设置的滚花操作头，不需要额外扳手就可以手动完成快速夹紧与松开动作，针对小批量零件的快速装夹场景，手动操作的结构比气动、液压夹紧的投入成本更低，也不需要配套气源、油路等辅助设施，在台式钻床、小型铣床的工位上适配性极强。两套并列的结构分别对应不同的装夹需求，左侧的开式V型座适合长度较短、需要从侧面取放的零件，右侧的带安装底座的结构可以通过底座上的安装孔固定在机床工作台的T型槽上，安装边界可以适配常规小型机床的工作台槽距，不需要额外制作过渡连接板就可以完成固定。

从实际使用的角度出发，这类夹紧结构的V型定位面做了倒角处理，避免零件取放过程中刮伤工件表面，同时螺杆的压头部位做了圆弧过渡，夹紧时压头与零件外圆面是线接触，不会因为压力过大在零件表面留下压痕，针对表面质量要求较高的精加工零件也能适用。结构的整体尺寸控制在小型工装的适配范围内，不会占用过多工作台面空间，同一工作台面上可以同时布置多套该类夹紧工装，完成多工位的并行装夹，提升单台设备的加工效率。

在设计思路上，这套结构没有采用复杂的非标定制结构，所有的螺杆、螺母、V型座都可以采用标准型材加工制作，后期维护更换配件时不需要单独开模定制，普通机加工车间就可以完成配件的加工替换，降低了工装的全生命周期使用成本。两套结构的螺杆行程做了统一设计，适配的零件直径范围覆盖了常规小型轴类零件的加工需求，日常使用中不需要频繁更换工装就可以完成不同直径零件的装夹，减少了产线换型时的工装调整时间。针对加工过程中的切屑堆积问题，V型座的底部预留了排屑间隙，切屑不会堆积在定位面上影响定位精度，日常清理只需要用压缩空气吹扫就可以完成维护，不需要拆解工装结构。

从安装边界来看，右侧带底座的结构安装孔距符合通用机床工作台的T型槽间距标准，固定时可以采用标准T型螺栓完成锁紧，安装后整体高度控制在手动操作的舒适区间，操作人员站在工位旁就可以完成夹紧松开的操作，不需要俯身或者抬手操作，符合人机工程学的设计要求。左侧的无底座开式结构可以配合角度底座使用，完成倾斜角度的零件装夹，适配斜孔加工、斜面铣削等特殊工序的装夹需求，拓展了工装的使用场景。这类夹紧结构除了机械加工场景外，在零部件检测工位也可以作为定位座使用，配合百分表、千分表完成轴类零件的圆跳动、同轴度检测，定位精度稳定，重复装夹的定位误差可以控制在0.02mm以内，满足常规加工与检测的精度要求。
