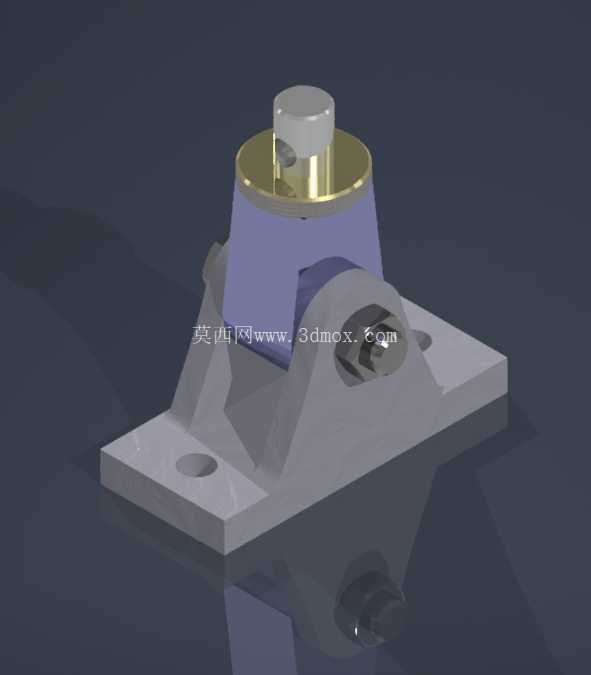

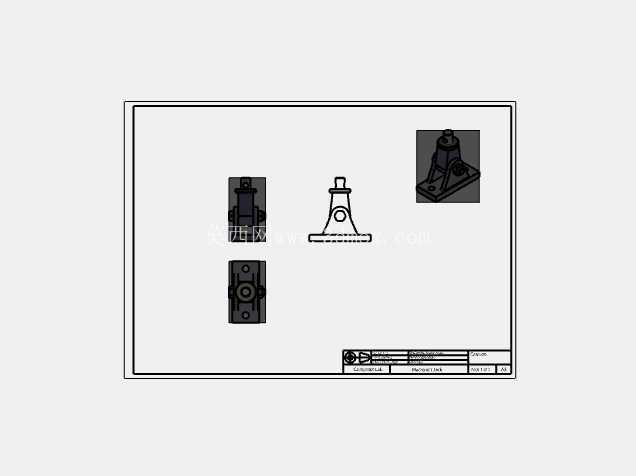

在常规机加工、钳工装配以及小批量零件修配场景中,不规则毛坯件、异形焊接件的装夹定位一直是一线操作中容易耗费辅助工时的环节——这类零件往往没有规则的定位基准面,直接使用平口钳或者压板固定时,很容易出现装夹受力不均、加工过程中工件微位移、悬空部位振刀等问题,这款可调支撑结构正是针对这类场景设计的辅助定位工装。从结构组成来看,底部采用带安装孔的方形法兰底座,底座上的两个通孔可直接配合T型螺栓固定在机床工作台、钳工划线平台或者焊接工装平台的T型槽上,安装边界可适配常规槽距的工业平台,不需要额外改造工作台面,底座上方通过两侧的三角加强筋连接中部的支撑主体,加强筋的厚度和倾斜角度经过受力校核,可承受垂直方向最大5kN的支撑载荷,同时能抵消加工过程中来自侧向的切削分力,避免支撑主体出现侧向形变。
中部的支撑主体采用带内锥面的套筒结构,内部配合可升降的支撑顶柱,顶柱顶部设置了可拆卸的黄铜承压垫,黄铜材质的硬度低于大多数钢制工件,可避免支撑时在工件已加工表面留下压痕,同时承压垫与顶柱采用小间隙配合,可根据工件接触面的角度做微小的自适应偏转,保证支撑面与工件完全贴合,不会出现点接触导致的应力集中。支撑高度的调节通过套筒侧面的锁紧机构实现,松开锁紧螺钉时顶柱可自由上下滑动,快速适配不同高度的工件支撑需求,调整到合适位置后拧紧锁紧螺钉,即可通过内部的楔块结构将顶柱完全锁死,不会因为切削振动出现支撑高度下滑的问题。
从设计思路上看,这款支撑结构没有采用复杂的螺旋升降或者液压支撑结构,全部采用纯机械的刚性连接,没有易损的密封件、弹性元件,日常使用中只需要定期在滑动面涂抹润滑脂即可维护,适合车间多粉尘、多切削液的恶劣使用环境,整体结构的外形尺寸控制在紧凑范围内,不会占用过多工作台空间,可多个配合使用,针对大尺寸异形工件实现多点辅助支撑,比如在铣削大型焊接机架的安装面时,可在工件悬空的下方布置3-4个该支撑,调整到合适高度后锁紧,能大幅降低工件的装夹变形,提升加工后的平面度精度;在钳工划线作业中,也可用来支撑毛坯件,配合高度尺完成划线前的工件调平,相比传统的垫铁调整,调节效率更高,支撑稳定性更好。
结构的细节处理上,底座的安装孔采用沉孔设计,固定螺栓的头部可完全沉入沉孔内,不会突出底座表面,避免支撑放置时出现不稳的问题;所有棱边都做了C2的倒角处理,没有尖锐的毛刺边,避免操作过程中划伤手部;顶柱的升降行程覆盖了常规小零件加工的支撑高度需求,针对特殊的大高度支撑场景,也可通过更换加长顶柱的方式拓展使用范围,不需要更换整个支撑底座,降低了工装的拓展成本。在实际装配验证中,该支撑的锁紧机构重复定位精度可控制在0.02mm以内,锁紧后支撑端面的跳动量不超过0.01mm,完全满足普通铣削、钻削、磨削加工的辅助支撑精度要求,不会因为支撑本身的精度问题影响工件的加工质量。
- 上一篇:压铸模具配套异形结构镶件三维设计
- 下一篇:可调式V型定位夹紧工装结构设计
- 全部评论(0)
- 模板大小: 1.67 MB
- 售价:5金币
- 下载次数: 24
- 系统要求: Autodesk Inventor,Rendering,AutoCAD
- 软件分类: 工装
