摩托TT250护杠横梁固定连接支架

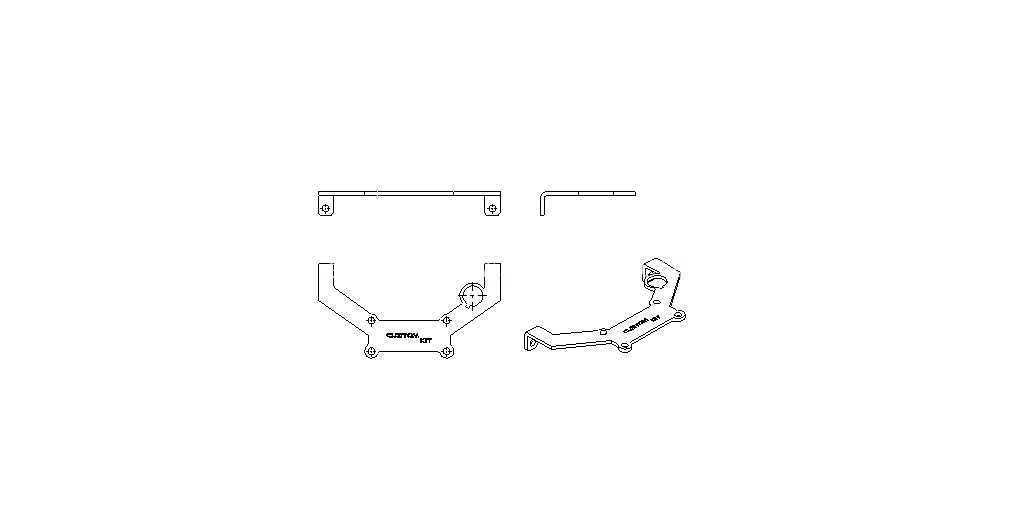

　　这套连接支架主要适配越野摩托TT250车型，用于将护杠组件稳固安装在车架横梁位置，解决非铺装路面骑行时护杠晃动、连接位应力集中的常见问题。越野骑行场景下，车辆频繁承受飞跳落地的冲击、侧滑时的侧向剐蹭力，护杠作为发动机、车身覆盖件的防护结构，其连接支架的强度直接决定防护可靠性，一旦连接位失效，护杠不仅无法起到防护作用，还可能在摔车时卡滞车轮引发二次危险。从结构设计来看，整套支架包含多组异形冲压折弯件，不同构件分别对应护杠的横向支撑、侧向定位以及与横梁的锁紧连接功能。

　　主承力支架采用带折弯加强的异形板结构，安装孔位分布经过受力校核，三个固定点呈三角排布，既保证与横梁的贴合度，又能将护杠承受的冲击载荷均匀分散到横梁的不同位置，避免单点受力导致横梁局部变形。横向连接杆采用等截面长条结构，两端设置翻边安装位，用于连接左右两侧的护杠主体，保证两侧护杠的相对位置精度，避免骑行过程中护杠出现左右窜动。L型定位件则用于辅助限制护杠的旋转自由度，在主连接螺栓承受剪切力时，L型结构可以分担部分扭矩，降低螺栓的疲劳载荷。设计过程中优先考虑了安装边界的适配性，所有构件的折弯角度、安装孔位间距都严格匹配TT250原车横梁的安装点位，不需要对原车车架进行打孔、焊接等改装操作，直接利用原车预留的安装位即可完成装配。

　　支架的外形轮廓做了倒角处理，避免尖锐边角在安装或摔车时割伤线路、油管，同时也减少应力集中点，提升构件的抗疲劳性能。从实际使用场景出发，支架的厚度选择兼顾了强度与轻量化要求，过厚的板材会增加不必要的簧下质量，影响车辆操控灵活性，过薄则无法承受越野场景的冲击载荷，设计时通过模拟不同摔车角度的受力情况，确定了最优的板材厚度，在保证连接强度的前提下尽可能控制构件重量。

　　安装时，首先将L型定位件卡入横梁对应的定位槽内，完成初步定位，随后将主承力支架与横梁贴合，穿入固定螺栓预紧，再连接横向连接杆调整左右护杠的同轴度，确认所有安装位对齐无别劲后，按照对角顺序拧紧固定螺栓，最后检查护杠与车身覆盖件、转向机构的间隙，确保满打方向时护杠不会与车身发生干涉。这套支架的结构设计充分考虑了越野摩托的使用工况，所有受力部位都做了加强处理，安装孔位的公差控制在合理范围内，既保证装配便利性，又避免间隙过大导致的连接松动，长期在颠簸路面行驶也不会出现连接位异响、支架变形的问题。
