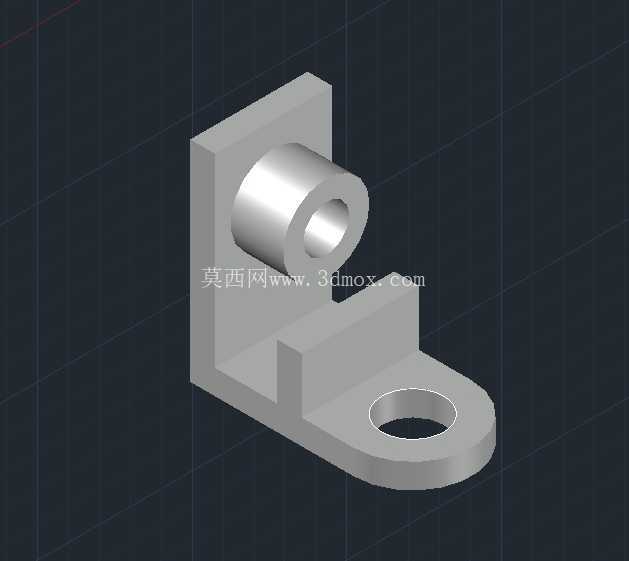

L型带孔轴座支撑连接构件

　　该构件属于小型设备内部的支撑连接类五金件，常见于轻工自动化输送线的侧边定位单元、小型包装设备的导辊安装位、台式检测仪器的轴系支撑点位，主要承担横向穿装的小直径光轴或短导杆的承载与定位作用，同时通过底部的安装孔完成自身与设备基板的固定，避免轴系运行过程中出现径向窜动或角度偏移。从结构设计逻辑来看，整体采用L型折弯式的一体化基体，省去了分体拼接带来的装配累积误差，垂直立板上集成的空心筒状轴套结构，内孔与穿装轴采用间隙配合，可根据实际使用需求在筒孔内加装自润滑铜套或微型轴承，适配不同转速、不同载荷的轴类零件安装，轴套外圆做了圆角过渡处理，避免压铸成型后出现应力集中导致的开裂问题，同时也能减少装配过程中对操作人员的剐蹭风险。

　　水平底板部分做了局部凸台加厚处理，凸台位置刚好对应垂直立板的根部，用来抵消轴套承载后对立板根部产生的弯矩，避免长期受力后立板出现变形倾斜，底板末端延伸出的带孔耳板，安装孔中心与立板背面的距离经过精准核算，既保证安装螺栓有足够的操作空间，又不会过度占用设备内部的横向安装空间，耳板的外轮廓做了半圆过渡，减少零件的整体重量同时也避免尖角带来的安全隐患。在安装边界方面，该构件的垂直安装面与水平安装面的平面度要求控制在0.05mm以内，保证安装后轴套孔的轴线与设备安装基板的平行度符合设计要求，轴套内孔的同轴度公差控制在0.03mm，避免穿轴后出现卡滞现象；底板安装孔的孔径适配M6规格的内六角螺栓，孔位与立板的位置公差控制在±0.1mm，可兼容同系列安装尺寸的设备快速替换，不需要额外重新打孔适配。

　　实际应用场景中，这类零件常成对使用，分别布置在短导辊或小传动轴的两端，承担径向载荷的同时，可通过在轴套端面加装顶丝的方式对轴的轴向位置进行微调，满足不同宽度规格的物料输送或工件定位需求；在小型工装夹具的定位结构中，该构件也可作为销轴的安装座使用，配合快速夹钳完成工件的压紧定位，其一体化的压铸结构相比焊接式的支撑座，外形一致性更好，安装后不需要额外进行焊后打磨或二次机加工修正，能有效缩短设备的装配周期。

　　设计过程中针对壁厚做了均匀化处理，整体壁厚控制在3-4mm之间，避免压铸成型过程中出现缩孔、缺料等缺陷，轴套部分的壁厚与基体壁厚保持一致，减少成型过程中的内应力，零件的所有非安装面均保留压铸自然表面，安装面与轴套内孔做了轻度机加工保证尺寸精度，在满足使用强度的前提下尽可能控制加工成本，适配批量生产的需求。
