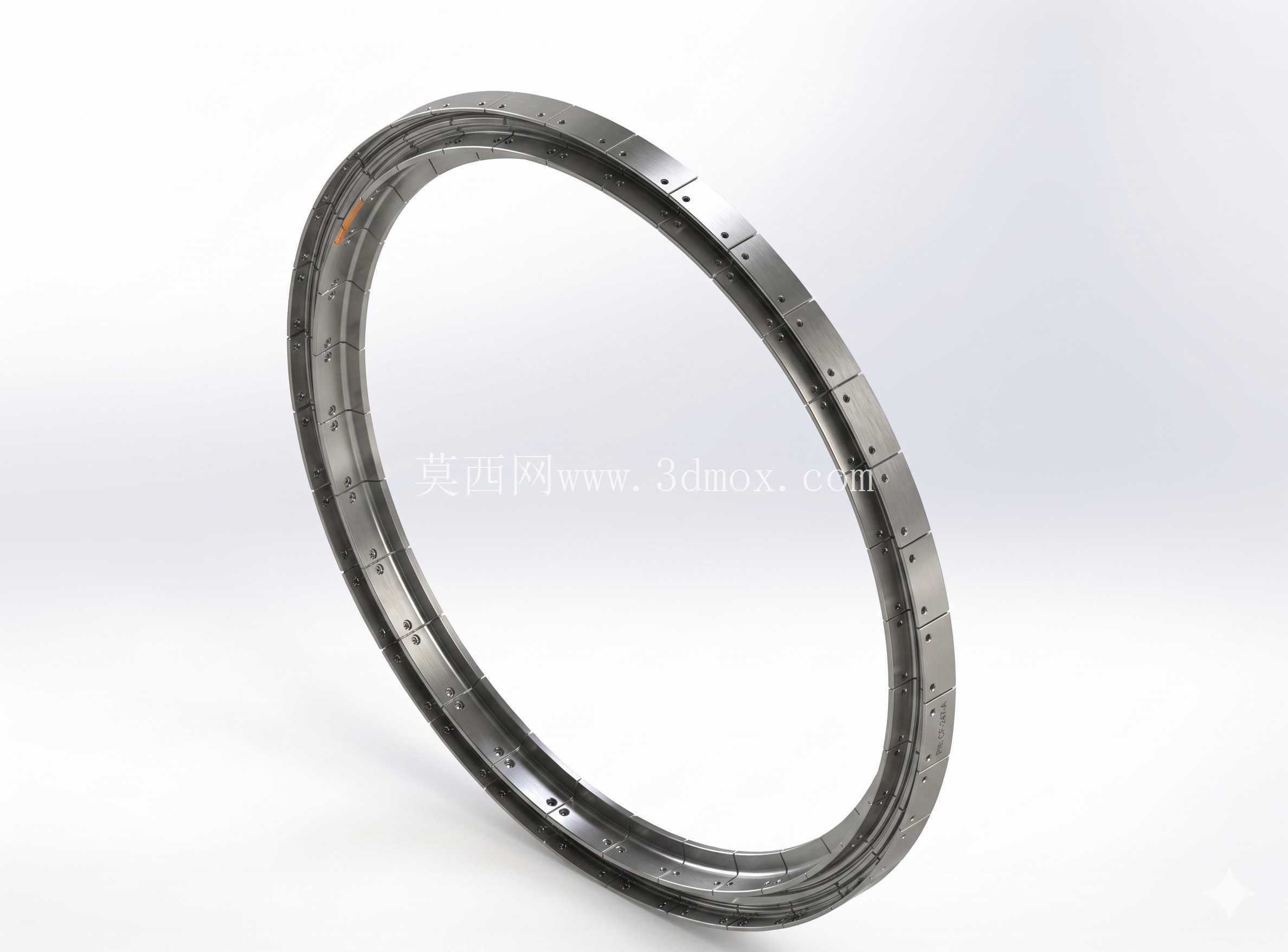

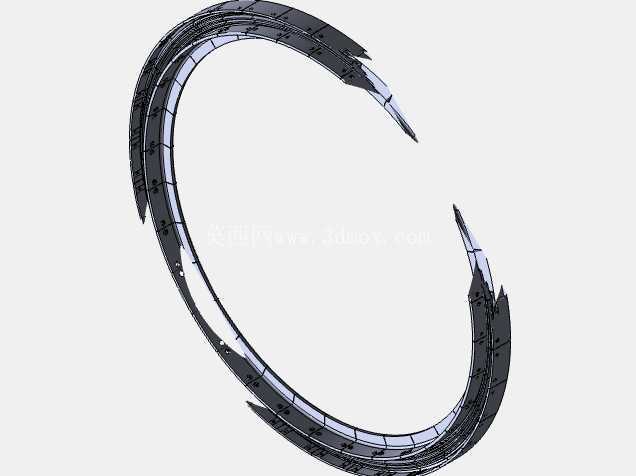

水泥工业窑炉L型安装支撑组件结构设计

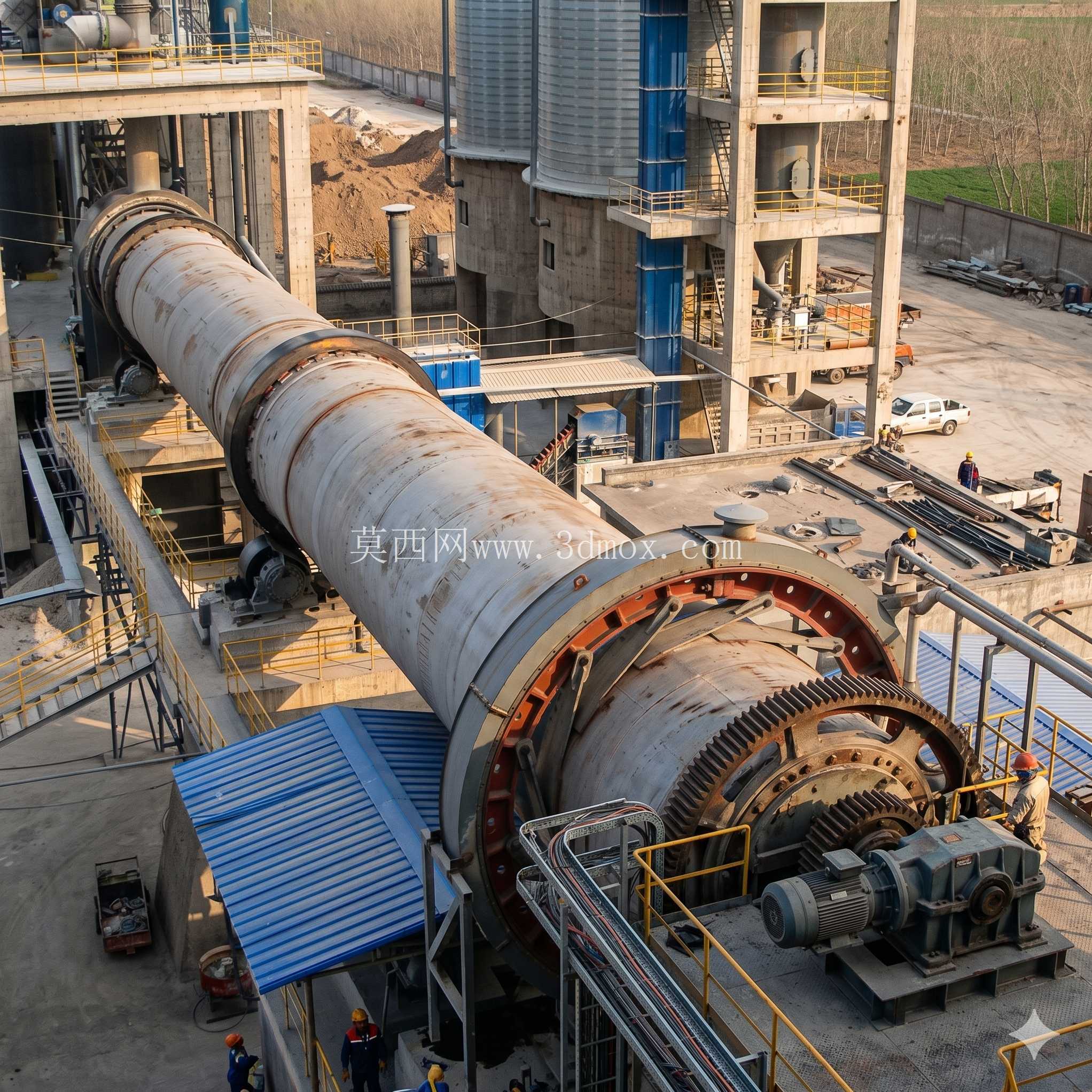

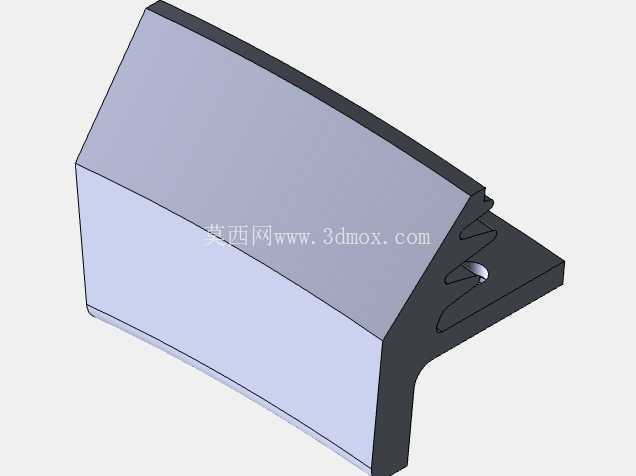

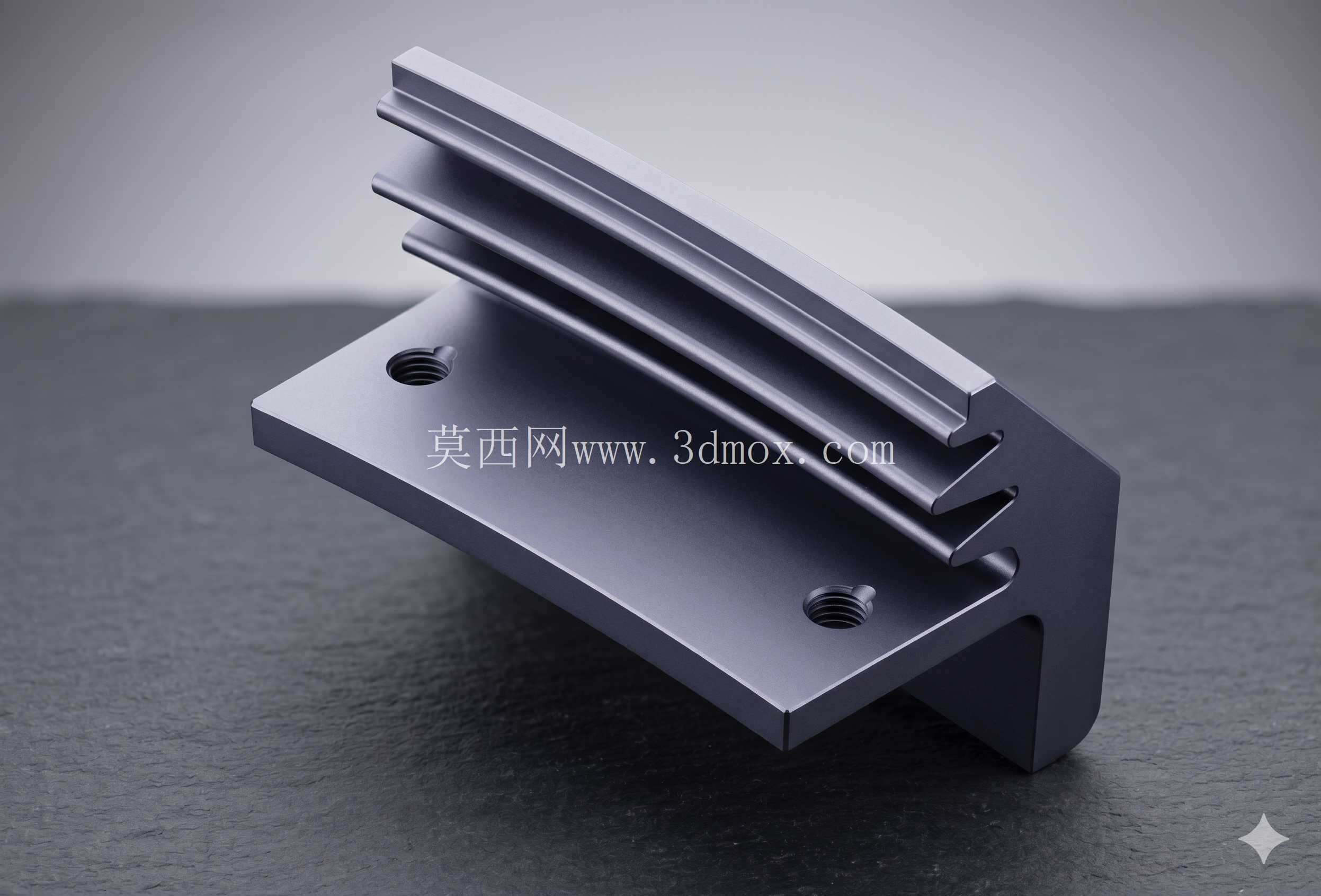

　　在水泥生产线的窑炉运维与技改项目中，这类L型支撑安装构件是窑炉外围辅助组件的核心连接载体，日常工况下需要长期承受窑炉传导的高温辐射、周边管线的持续振动载荷，同时还要兼顾相邻散热组件的定位固定需求，很多现场运维人员在处理窑炉边部辅件脱落、散热片移位问题时，往往会发现原有支撑件的结构强度不足、安装孔位匹配度差，或是散热间隙预留不合理导致局部积温过高，加速构件老化失效。从结构细节来看，该构件采用一体化折弯成型的L型基体，竖直安装面设置了两个同轴的内螺纹安装孔，孔位周边做了局部沉台加厚处理，避免螺栓锁紧时应力集中导致基体变形，水平承载面加工有三道平行的导向卡槽，卡槽的截面尺寸与配套散热鳍片的安装边完全匹配，装配时鳍片可沿卡槽滑入定位，不需要额外设计定位销结构，既减少了装配工序，也能保证鳍片安装后的平行度误差控制在工程允许范围内。

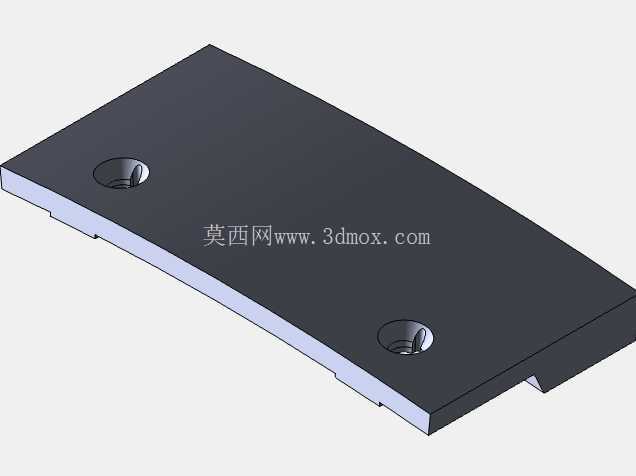

　　设计阶段首先要明确的是安装边界条件：该构件的竖直面需要贴合窑炉外壁的预设安装基准面，因此安装孔的中心距必须与窑炉壁面的预埋螺栓点位完全对齐，水平承载面的伸出长度需要根据配套散热组件的总宽度确定，既要保证鳍片完全卡入卡槽后不会出现悬臂过长的问题，也要避免伸出量过大挤占周边管线的安装空间，基体的折弯圆角经过反复校核，既不会因为圆角过小产生折弯处的应力裂纹，也不会因为圆角过大导致安装面与基准面之间出现贴合缝隙，影响安装稳定性。

　　从功能特性上看，三道平行卡槽除了定位散热鳍片之外，卡槽之间的凸起筋条同时起到了加强筋的作用，能够在不增加基体整体厚度的前提下大幅提升水平承载面的抗弯强度，面对窑炉运行时的持续振动，筋条结构可以有效分散承载面的受力，避免长期使用后出现承载面下弯变形的问题；安装孔采用内螺纹设计，不需要在窑炉壁面额外配置螺母，现场安装时只需要从外侧穿入螺栓即可完成锁紧，大幅降低了高空作业的装配难度，螺纹孔的深度经过严格计算，既保证足够的螺纹啮合长度满足锁紧力要求，也不会因为螺纹过深导致基体背面出现凸起，影响与安装基准面的贴合度。实际应用场景中，这类构件主要用于水泥窑炉边部温度检测模块、散热辅件的安装固定，水泥生产现场的粉尘浓度高、环境温度波动大，构件的边角位置都做了小倒角处理，避免应力集中的同时也能减少粉尘在边角处的堆积，长期运行时不会因为粉尘积留导致局部腐蚀加速；卡槽的间隙尺寸预留了合理的热膨胀余量，当窑炉升温导致构件与鳍片出现不同程度的热变形时，不会因为热胀冷缩出现卡槽卡死、鳍片变形翘曲的问题。

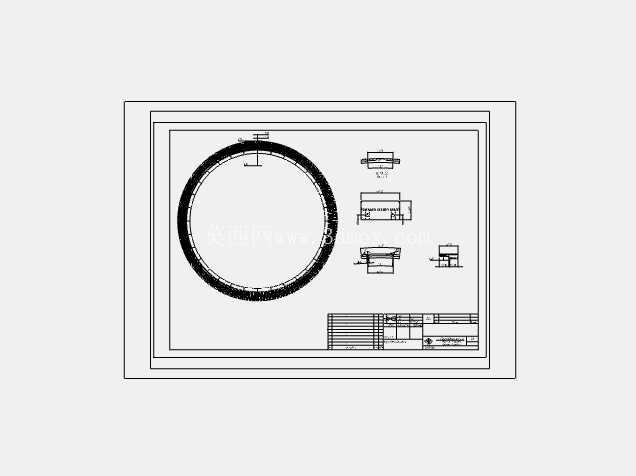

　　在建模过程中，需要重点关注折弯处的材料减薄量对整体尺寸的影响，内螺纹孔的收尾位置不能超出基体的加厚沉台范围，否则会导致沉台处的壁厚不足，螺栓锁紧时容易出现滑牙或是沉台开裂的问题；水平承载面的平面度公差需要控制在合理范围内，保证鳍片安装后与承载面完全贴合，热量能够通过接触面快速传导到基体，再通过鳍片散发出去，避免局部热量堆积影响周边检测元件的测量精度。很多初次接触窑炉辅件设计的人员容易忽略安装面的平面度要求，或是卡槽的尺寸公差设置不合理，要么导致鳍片装配困难，要么装配后间隙过大影响导热效率，该结构在设计时将卡槽的公差设置为基孔制间隙配合，既保证装配顺畅，也不会出现过大的配合间隙影响导热与定位精度，安装孔的位置度公差严格匹配窑炉壁面的预埋点位，现场安装时不需要额外扩孔或是调整位置，能够直接完成装配，大幅缩短现场运维的停机时间。
