FH34SRJ系列卧式贴片连接器结构设计

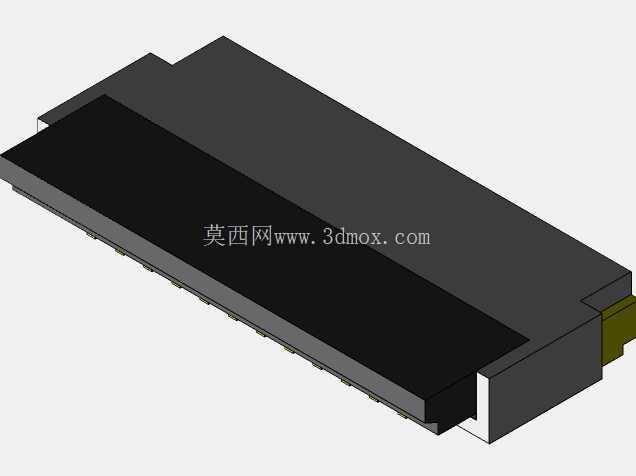

　　这款板端卧式贴片连接器主要面向高密度电子装联场景设计，常见于便携消费电子、车载电控单元、工业控制板卡的FPC柔性线路对接环节，用来实现柔性排线与硬质PCB板之间的信号、低压电源传输，替代传统直插式接插件来压缩整机内部的装配空间，适配当前电子产品轻薄化的设计趋势。从实际装配需求出发，这款连接器采用全贴片式焊接引脚设计，所有引脚均分布在元件本体底部两侧，可直接适配SMT回流焊工艺，不需要在PCB上设计额外的插装通孔，能减少PCB板面的开孔占用，提升板面布线的自由度，同时避免插装引脚带来的板厚方向空间占用。本体采用耐高温工程塑料作为基座材质，可承受回流焊过程中的高温冲击，不会出现基座变形、引脚移位的焊接缺陷，基座上的黑色屏蔽盖采用卡扣式结构与基座配合，装配时可将插入的FPC排线压紧固定，避免设备受振动、冲击时排线松脱导致的接触不良问题。设计过程中优先考虑了接插操作的便利性，翻盖式的锁止结构不需要额外的锁扣配件，操作人员在产线装配时只需要翻开锁止盖，将FPC排线对准插入位后压下锁止盖即可完成排线固定，单工位接插操作耗时比传统直插锁扣式连接器缩短近40%，能有效提升整机组装的产线效率。

　　引脚接触端采用镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期使用过程中信号传输的稳定性，即使在高低温交变、高湿度的工业使用环境下，也不会出现接触件氧化导致的信号中断、接触电阻超差问题。从安装边界来看，这款连接器的本体高度控制在极低范围内，安装后突出PCB板面的高度不足5mm，可适配内部空间紧凑的便携设备装配需求，本体长度方向的引脚间距采用标准0.5mm间距设计，可适配对应规格的34Pin FPC排线，引脚的焊盘尺寸完全符合SMT工艺的通用设计规范，不需要为该元件单独设计特殊钢网开口，可直接纳入常规SMT产线的生产流程，减少生产端的工艺调整成本。

　　基座尾部设计有定位凸台，在SMT贴装过程中可与PCB上的定位丝印、定位孔配合，提升贴装精度，避免回流焊过程中元件出现移位、立碑等焊接缺陷。锁止盖的开合角度经过反复验证，翻开后不会与周边已贴装的 taller 元件产生干涉，操作人员在后续售后维修环节也可直接翻开锁止盖更换排线，不需要拆除周边元件，降低售后维修的操作难度。接触引脚的弹片弹力经过精准调校，既可以保证与FPC排线金手指的可靠接触，又不会因为弹力过大导致FPC排线插入困难、或是长期压紧后排线金手指出现压痕损伤，在保证连接可靠性的同时提升排线的插拔寿命。本体侧面的防呆结构设计可避免FPC排线插反，从结构上杜绝产线装配时的插反问题，减少因为装配失误导致的产品返修。

　　整体结构没有多余的零散配件，所有部件均通过卡扣结构整合为一体，包装、转运过程中不会出现配件散落的问题，适合SMT产线的卷带包装供料，可适配高速贴片机的自动拾取贴装需求，不需要人工手动摆放元件，适配大规模量产的生产节奏。在信号完整性方面，这款连接器的引脚排布采用等长设计，差分信号对的引脚间距经过优化，可适配高速信号的传输需求，减少高速信号传输过程中的串扰、信号衰减问题，满足当前高清信号、高速数据传输的接插需求。基座材质的阻燃等级满足电子行业的通用阻燃要求，即使出现电路过流异常发热的情况，也不会出现基座自燃的问题，提升整机的安全性能。
