压力表压铸成型模具结构三维设计

这套压力表壳体压铸模具的设计，完全围绕工业仪表批量生产的实际需求展开，首先要考虑的就是压力表在工业现场的应用场景——不管是液压站管路压力监测、化工流程管线压力采集，还是供水供气系统的压力显示，压力表的壳体都要承受长期的介质接触、环境温变以及安装时的外力冲击，这就要求压铸出来的壳体件致密度足够，没有气孔缩松，安装基准面的平面度要控制在合理公差范围内，才能保证后续机芯装配后指针转动不卡滞，测量精度不受壳体形变影响。

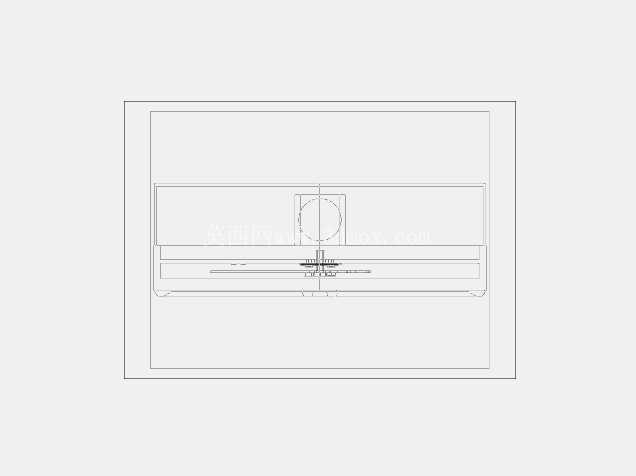

从模具结构的设计思路来看，首先要匹配压力表壳体的外形特征，这类壳体属于带中心安装凸台的浅腔类压铸件，侧面没有复杂的侧凹结构，因此不需要设计复杂的多向抽芯机构，能有效简化模具整体结构，降低压铸生产时的故障概率，提升连续生产的稳定性。分型面的选择直接贴合壳体的最大轮廓边界，设置在壳体法兰安装面的外缘位置，这样开模时铸件会自然留在动模侧，方便顶出机构动作，也能减少飞边的产生，降低后续去毛刺的工作量。

浇注系统的设计优先考虑金属液的充型平稳性，因为压力表壳体的壁厚整体比较均匀，最薄的侧壁位置只有1.5毫米左右，如果金属液充型速度过快，很容易在腔体内产生卷气，导致铸件内壁出现气孔，影响后续的螺纹加工和密封性能；如果充型速度过慢，又会出现冷隔、浇不足的缺陷，因此内浇口设置在壳体的侧缘位置，采用扁平式梯形浇口，让金属液顺着型腔壁平稳填充整个腔体，排气槽开设在分型面的末端以及中心凸台的顶部位置，保证充型过程中型腔内的气体能顺利排出，避免气体被包裹在金属液内部形成缺陷。

冷却系统的排布直接影响压铸生产的效率和铸件的变形量，在定模侧对应壳体外表面的位置，设置随形的冷却水道，距离型腔表面的距离保持在12到15毫米之间，既保证冷却效率，又不会因为距离太近导致型腔表面产生应力裂纹；动模侧对应壳体内腔的型芯位置，采用点冷的方式，对中心安装凸台的厚壁位置进行重点冷却，避免这个位置因为金属积聚产生缩孔缺陷，同时保证整个铸件冷却均匀，减少开模后的形变，让壳体的安装面平面度控制在0.05毫米以内，不需要后续额外的校形工序就能满足装配要求。

顶出机构的设计充分考虑铸件的受力均匀性，因为压力表壳体的法兰边是后续安装的基准面，不能有顶出痕迹影响安装密封性，因此顶杆全部设置在壳体的内筋位置以及浇道凝料上，顶出时的作用力均匀分布在铸件的非配合面上，顶出行程控制在刚好能让铸件脱离型芯的长度，避免顶出行程过大导致顶杆磨损加快，也能缩短开模合模的周期。导柱导套的配合间隙控制在0.02到0.03毫米之间，保证动定模合模时的对中精度，避免出现错模导致铸件壁厚不均的问题，导柱上开设润滑槽，定期加注润滑脂，减少长期开合模的磨损，延长模具的使用寿命。

安装边界方面，这套模具的模架尺寸适配常用的160吨卧式冷室压铸机，定模侧的浇口套尺寸匹配压铸机的压射室直径，定位圈的外径和压铸机的定位孔精准配合，保证压射室和浇口套的同轴度，减少金属液压射时的飞溅和压力损失；动模侧的顶杆孔位置和压铸机的顶出杆位置完全对应，不需要额外加装顶出固定板就能直接安装使用，模具的总厚度在压铸机的允许模厚范围内，开模行程满足铸件取出的空间要求，吊装孔的设置符合模具吊装的安全规范，方便生产时的模具安装和拆卸。

从实际生产的角度考虑，这套模具的成型零件都采用了模块化的设计，型芯和型腔部分采用耐热模具钢制作，经过淬火处理后表面硬度达到HRC48到52，能承受长期金属液高速冲刷的磨损，易损的浇口套和顶杆都采用标准件，生产过程中出现磨损可以快速更换，减少停机维修的时间。模具合模后的合模面贴合度经过研磨处理，合模间隙控制在0.02毫米以内，避免压射时金属液飞边溢出，既减少金属原料的浪费，也降低操作人员清理飞边的安全风险。针对压力表壳体后续需要进行表面喷塑或者电镀的需求，模具型腔的表面抛光到Ra0.8的粗糙度，让压铸出来的铸件表面光洁度足够，不需要额外的抛光处理就能直接进行表面处理工序，缩短整个零件的生产流程。
