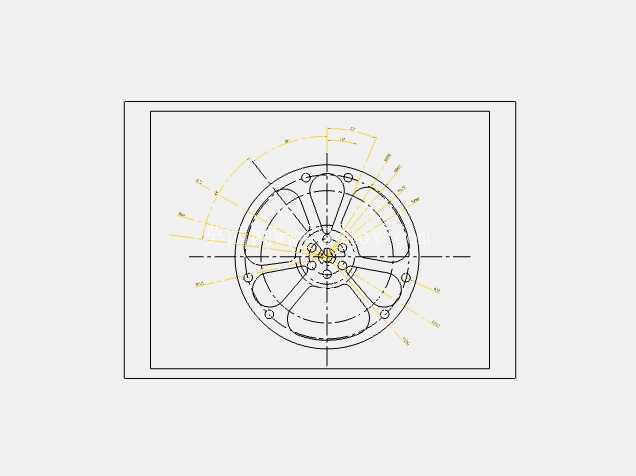

轮盘类压铸成型零件结构练习图纸

这类轮盘类压铸件的结构练习图纸，核心是帮助结构设计人员掌握盘类薄壁带辐条构件的视图表达逻辑，熟悉压铸类零件的尺寸标注规范与工艺避让要求。从实际应用场景来看，这类带周向均布安装孔、中心定位凸台的轮盘结构，常见于小型通用动力设备的端盖、通风叶轮基座、轻载传动的连接法兰盘等部位，多数采用铝合金压铸工艺一次成型，后续仅需对中心安装孔、端面定位面做少量机加工即可满足装配要求，适合批量生产的民用机电、小型动力配套场景。

从设计思路层面拆解，这类零件首先要满足压铸工艺的成型要求：所有辐条与外轮缘、中心轮毂的连接位置都做了均匀的圆角过渡，避免压铸充型时出现金属液紊流、冷隔缺陷，同时壁厚控制在均匀的2.5-3mm区间，没有出现壁厚突变的结构，防止成型后零件出现缩孔、翘曲变形。周向均布的6个安装小孔，位置度公差围绕中心基准轴线设定，既满足装配时与配对件的孔位对齐要求，也给压铸模具的抽芯结构留出了足够的布置空间，不会出现抽芯滑块干涉的问题。中心区域的多层台阶结构，是为了适配轴承、密封件的安装定位，台阶的高度差严格匹配标准件的安装尺寸，不需要后续额外修配即可完成压装。

从安装边界与尺寸逻辑来看，这类轮盘零件的外圆直径通常在120-180mm区间，中心安装孔的直径根据适配的轴径做匹配设计，端面的平面度公差控制在0.05mm以内，保证装配后与配对壳体的贴合度，避免出现运转时的端面跳动。辐条的流线型结构并非单纯为了外观，一方面是优化压铸时金属液的充型流道，让金属液从中心浇口进入后可以顺着辐条均匀填充到外轮缘位置，减少充型阻力；另一方面是在保证整体结构强度的前提下降低零件重量，减少材料消耗，同时对于带通风需求的应用场景，流线型辐条还可以在旋转时引导气流走向，提升散热效率。

在制图表达上，这类盘类零件采用主视图全剖加局部视图标注的方式，主视图清晰展示中心台阶孔的深度、辐条的截面厚度、外轮缘的截面形状，周向的位置尺寸用角度标注明确各个安装孔、辐条的均布角度，对于细小的倒角、退刀槽结构，采用局部放大视图做补充标注，避免尺寸线过于密集导致读图误差。对于刚接触机械制图的从业者来说，练习这类图纸的绘制，能够快速掌握回转类带均布结构零件的视图选择、基准设定、尺寸标注逻辑，理解工艺结构在图纸上的表达方法，避免出现设计的零件无法满足加工工艺要求、图纸标注遗漏关键公差的问题。实际建模过程中，这类零件可以先绘制中心回转截面做旋转特征生成基础轮毂与外轮缘，再绘制单根辐条的截面做拉伸后圆周阵列，最后添加安装孔、圆角等细节特征，建模时需要注意所有拔模角度的方向统一，沿着压铸开模方向设定1-1.5°的拔模斜度，保证零件可以顺利从模具中脱出，不会出现粘模、拉伤的问题。
