矿石输送铰接臂夹取执行机构

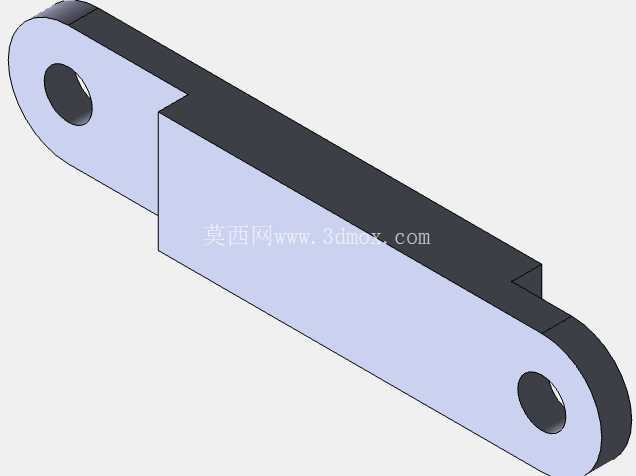

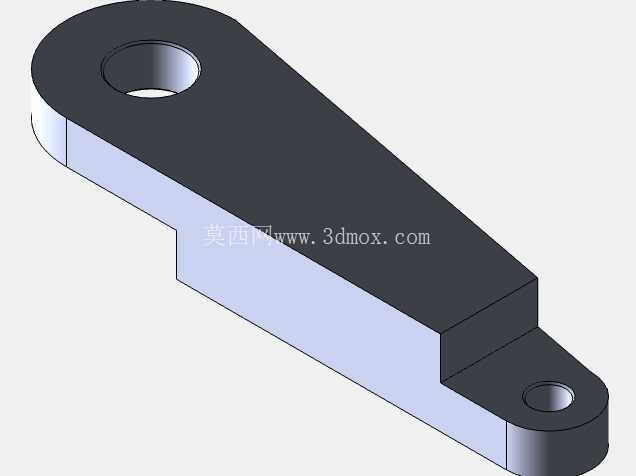

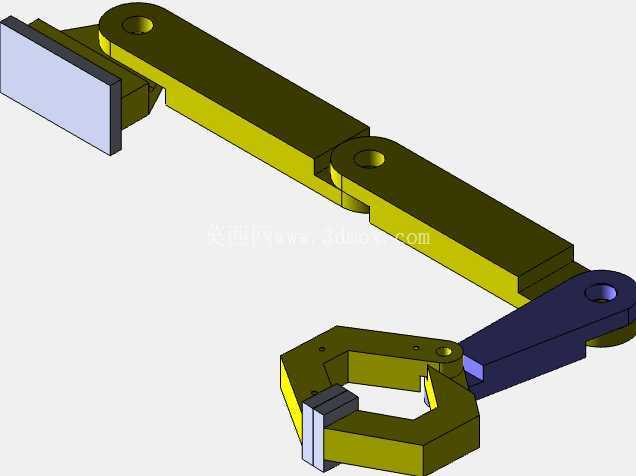

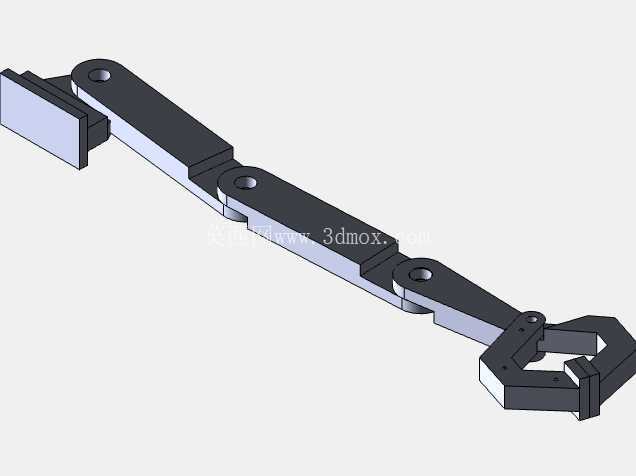

　　这套铰接臂夹取执行机构，是散料输送转运环节里的核心执行部件，主要应用在矿山矿石输送线的物料对位、接驳工位，解决散状矿石在不同输送段转驳、临时夹持对位的作业需求，适配矿山井下、地表选矿厂前段的矿石转运工序，能在高粉尘、重载冲击的工况下完成连续作业。从结构设计逻辑来看，整个臂体采用分段铰接的布局，三段式臂身通过销轴铰接连接，每段铰接处都预留了标准销轴安装孔位，可根据现场安装的输送线高度差、接驳距离调整臂体的展开角度，单段臂身的截面采用箱型焊接结构设计，在控制整体自重的前提下保证臂体的抗弯、抗扭强度，避免夹持重载矿石时臂体出现挠曲变形。

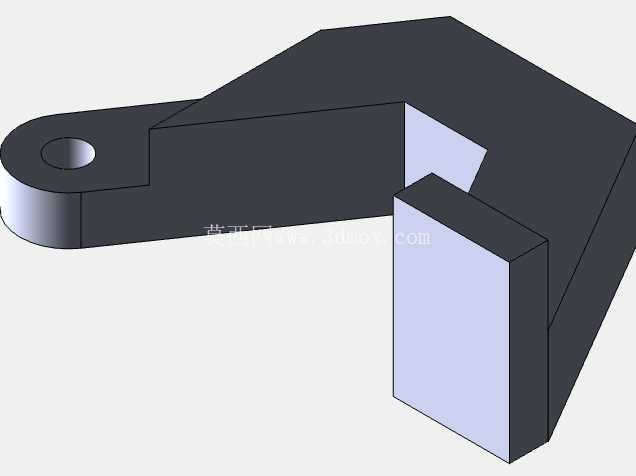

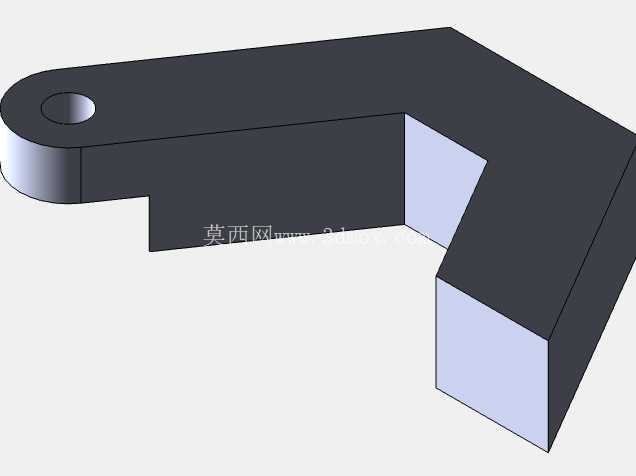

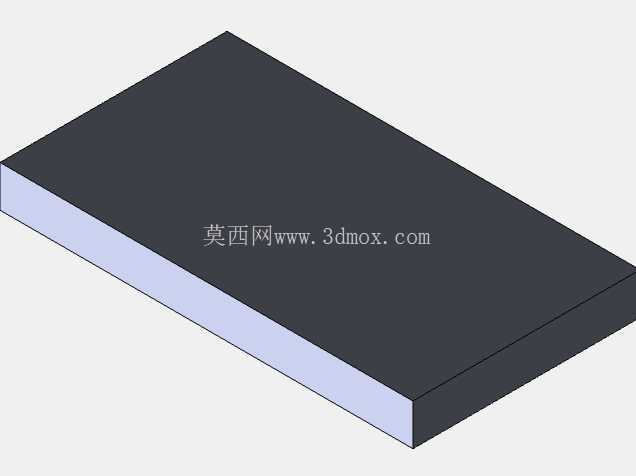

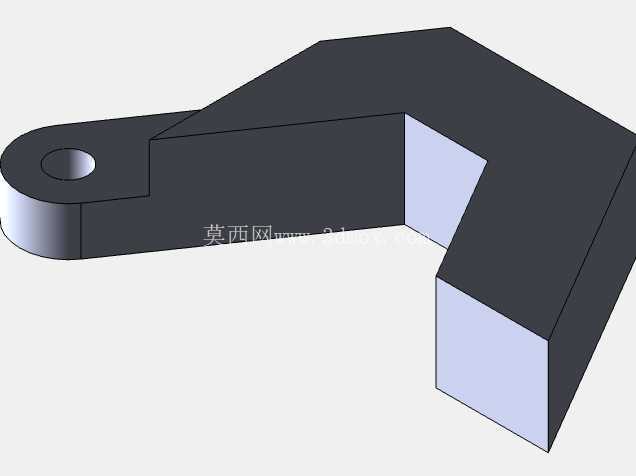

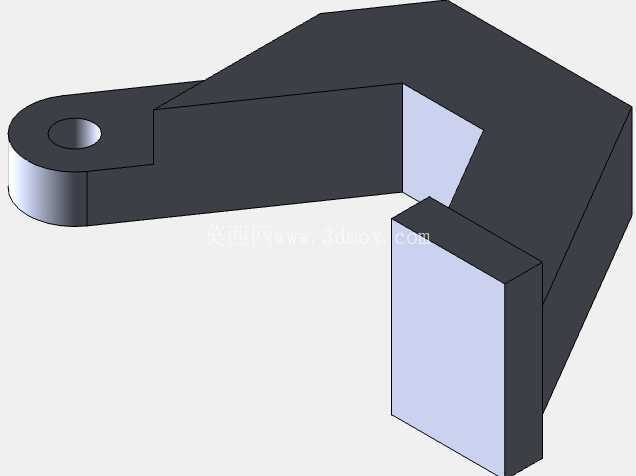

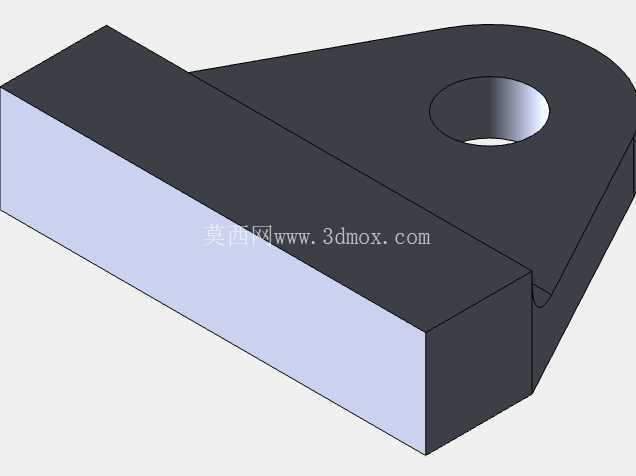

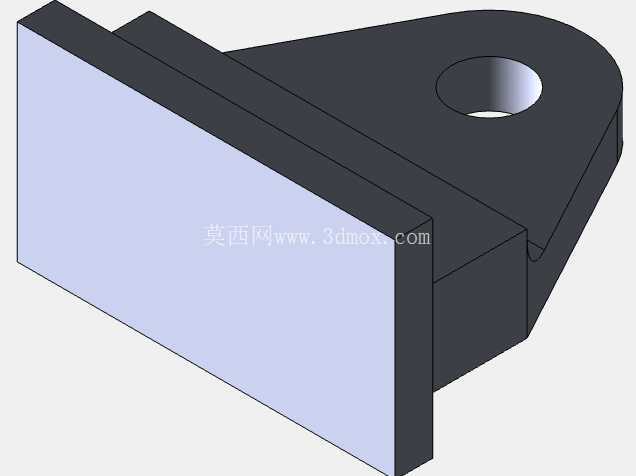

　　末端的夹取执行端采用环抱式夹爪结构，夹爪的开合接触面做了防滑耐磨处理，接触块采用可更换的耐磨衬板设计，衬板通过沉头螺栓固定在夹爪基体上，磨损后可直接拆卸更换，无需整体更换夹爪部件，降低现场维护的成本与停机时间。夹爪的铰接点做了防尘密封设计，预留了润滑脂注油通道，可在日常维护时直接加注润滑脂，避免矿尘进入铰接摩擦面造成部件异常磨损。从安装边界来看，臂体首端的安装法兰采用标准矩形连接面，法兰上的安装孔位按照通用输送设备的机架安装间距设计，可直接固定在输送线侧方的机架立柱上，无需额外加工过渡连接座；臂体完全展开时的水平作业覆盖范围可适配带宽0.8米到1.2米的常规矿石输送带，收拢状态下的回转半径不会超出输送线机架的侧边安全范围，不会干涉输送带的正常运行与现场人员的巡检通道。

　　在功能实现上，这套机构可配合液压或者气动驱动元件完成臂体俯仰、夹爪开合的动作，臂体铰接处的驱动安装位预留了标准的油缸铰接耳座，可直接选型匹配对应推力的液压油缸，无需额外焊接改装；夹爪的开合行程可适配直径100mm到350mm的块状矿石夹持，夹持力可通过驱动端的压力调整来适配不同粒度、不同硬度的矿石，避免夹持力过大造成矿石破碎，或是夹持力不足导致物料脱落。设计过程中针对矿石输送的工况做了针对性的结构优化，臂体的所有外露棱边都做了倒角处理，避免矿料输送过程中飞溅的石块磕碰臂体棱角造成结构损伤；臂体表面的结构设计避免了积尘死角，作业过程中飘落的矿尘可顺着臂体的倾斜斜面自然滑落，不会在臂体表面堆积造成额外的负载。

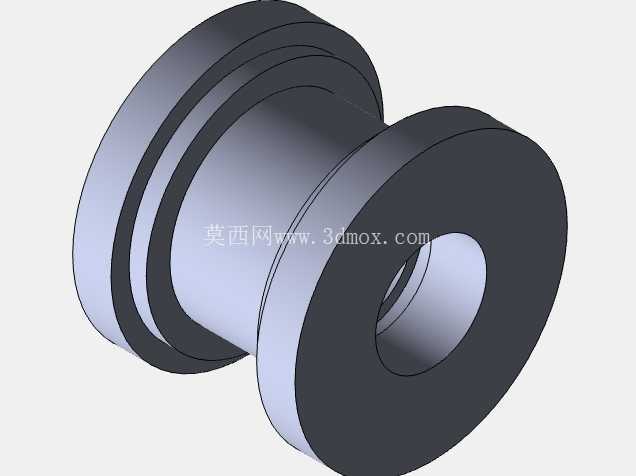

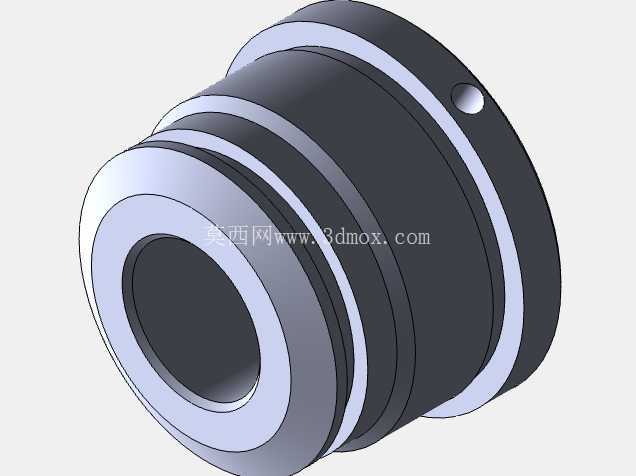

　　夹爪的开合限位做了机械硬限位设计，在驱动元件出现行程超限的情况下，机械限位块可直接承受冲击力，避免夹爪过度开合造成铰接部件损坏，硬限位块同样采用可更换的耐磨钢材质，承受多次冲击后可快速更换。在实际应用场景中，这套机构可安装在两条输送带的转接落料点处，当输送线上出现偏载、大块矿石卡滞的情况时，臂体带动夹爪动作，将偏载的矿石调整到输送带居中位置，或是将卡滞的大块矿石夹取转移到旁侧的破碎工位，避免输送带因物料偏载出现跑偏、撕裂的故障，也可用于输送线检修时，夹持固定输送带上的残留物料，避免检修过程中物料滑落造成安全隐患。整个结构的所有铰接销轴都采用带锁紧槽的设计，安装后可通过开口销锁定轴向位置，避免作业过程中销轴转动、窜动脱出，销轴的表面做了淬火处理，表面硬度满足重载冲击下的耐磨要求，适配矿山工况下长周期连续作业的使用需求。
