这套螺旋进给装置主要面向压铸生产环节的小规格紧固件连续供料场景,在压铸模具配套的自动化上料工位中,承担盖螺丝类小零件的定向、匀速输送任务,替代传统人工排料、手动放件的作业模式,可直接对接压铸机的上料执行机构,实现零件从储料区到模具工位的平稳转运,避免人工送料带来的节拍波动、零件定位偏差问题,适配中小规格压铸件生产中紧固件预装、嵌件投放的工序需求。

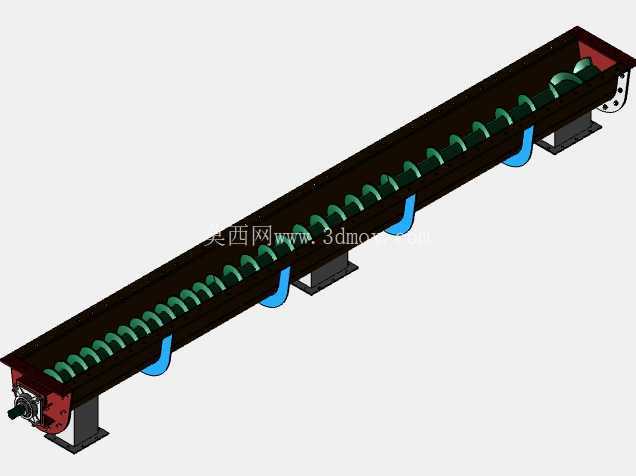

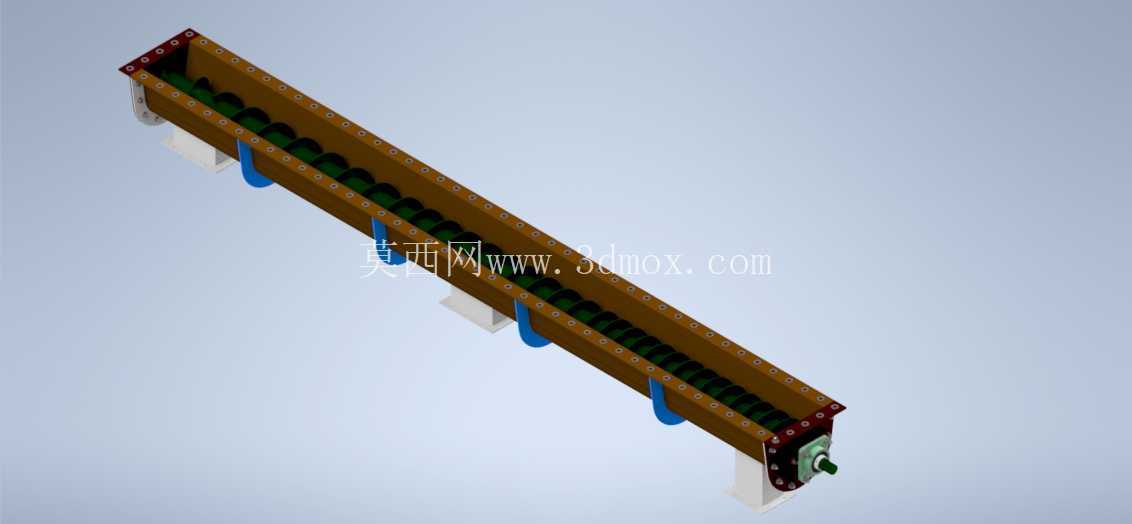

从结构设计逻辑来看,整体采用长槽型封闭壳体搭配内置螺旋轴的核心布局,壳体截面为U型敞口加盖结构,槽体边缘布置等距安装孔位,可通过配套的蓝色支撑脚架直接固定在设备机架台面,支撑脚预留长条形调节孔,允许安装时根据上下游设备的对接高度做±15mm的竖向微调,适配不同压铸机型的工作台面高度差。壳体两端设置端盖密封结构,驱动端的端盖集成轴承座与输出轴连接位,可直接配套减速电机输出端,无需额外加装传动转接座,减少装配累积误差;从动端端盖设置耐磨衬套,支撑螺旋轴尾端,避免长轴运转时出现径向跳动。内置的螺旋叶片采用等螺距连续结构,叶片外缘与壳体内壁预留1.2mm间隙,既避免输送过程中螺丝卡滞在叶片与壳体缝隙中,也能减少叶片运转的磨损量,针对盖螺丝类带法兰面的小零件,螺距尺寸匹配零件长度的1.2倍,确保每个螺距空间内仅容纳单个零件,实现输送过程中的自然排序,避免多件堆叠导致的出料口堵塞。
设备的安装边界需要结合现场工位布局提前核算,整体长度方向的安装预留空间需要在设备本体长度基础上,在驱动端额外预留200mm的电机安装与接线空间,从动端预留100mm的维护操作空间;宽度方向壳体总宽为180mm,两侧支撑脚的安装孔横向间距为120mm,固定时需要在机架台面预留对应位置的M8螺纹孔,支撑脚与台面之间可加装2mm厚橡胶减震垫,降低螺旋轴高速运转时的振动传递,避免影响周边检测传感器的识别精度。设备的进料口可对接上方的储料仓出料口,出料口设置在驱动端侧下方,可直接对接直线送料轨道或者机械手取料位,出料口的开口尺寸匹配单颗零件的通过间隙,避免零件在出料口处堆叠。
在功能特性设计上,这套装置充分考虑了压铸车间的实际作业环境,壳体表面做硬质氧化处理,可耐受车间内少量脱模剂雾气、金属粉尘的腐蚀,日常维护仅需定期打开上盖清理槽内残留的金属碎屑,无需拆解整体结构;螺旋轴采用分体式装配结构,叶片与中心轴通过键连接,当叶片出现磨损时可单独更换叶片部件,无需更换整根轴,降低后期维护成本。运转时可通过调节驱动电机的转速,匹配不同的生产节拍,最快输送速度可达到每分钟120件,满足高速压铸工位的供料需求,低速运转时也可适配小批量试生产的慢节拍供料,转速调节范围覆盖30-120r/min,调节过程中输送量线性变化,不会出现突增突减导致的供料断档。
设计过程中针对螺丝类零件容易卡滞的问题做了专项优化,在螺旋轴的进料段设置了100mm长度的变螺距段,进料口位置的螺距比标准段大30%,可容纳从储料仓落下的杂乱堆料,随着螺旋轴转动,零件逐渐进入等螺距段完成排序,避免进料口处堆料卡滞;壳体内壁的转角位置做R5圆角处理,不存在直角死角,避免小规格螺丝卡在转角位置无法被螺旋叶片推送。支撑脚的位置沿壳体长度方向均匀布置,相邻支撑脚的间距为400mm,确保长槽体在满载状态下不会出现中部下挠变形,保证螺旋轴与壳体的间隙全程均匀,不会出现局部摩擦卡滞的问题。端盖位置设置有毛毡密封件,可阻挡槽内的金属碎屑进入轴承位置,延长轴承的使用寿命,密封件采用卡槽式安装,更换时无需拆下端盖,直接抽出旧密封件嵌入新件即可完成维护,大幅缩短日常保养的停机时间。
