双轴径可调节支撑脚架结构设计

在轻工生产线、非标设备机架、仓储辅助操作台以及小型工装夹具的搭建场景中，支撑件的高度适配能力直接决定了设备调平效率与安装适配性，这款可调节支撑结构正是针对这类场景的高度差补偿需求设计。日常设备安装过程中，地面平整度偏差、机架焊接后的形位公差累积、不同工位的操作高度差，都需要支撑件具备连续可调的高度补偿能力，相比固定高度的支撑脚，这款结构无需额外加装垫片，仅通过螺纹副的旋转即可实现高度微调，调平过程中不需要抬升整机，单人即可完成单脚的高度调整，大幅降低现场安装的调试工作量。

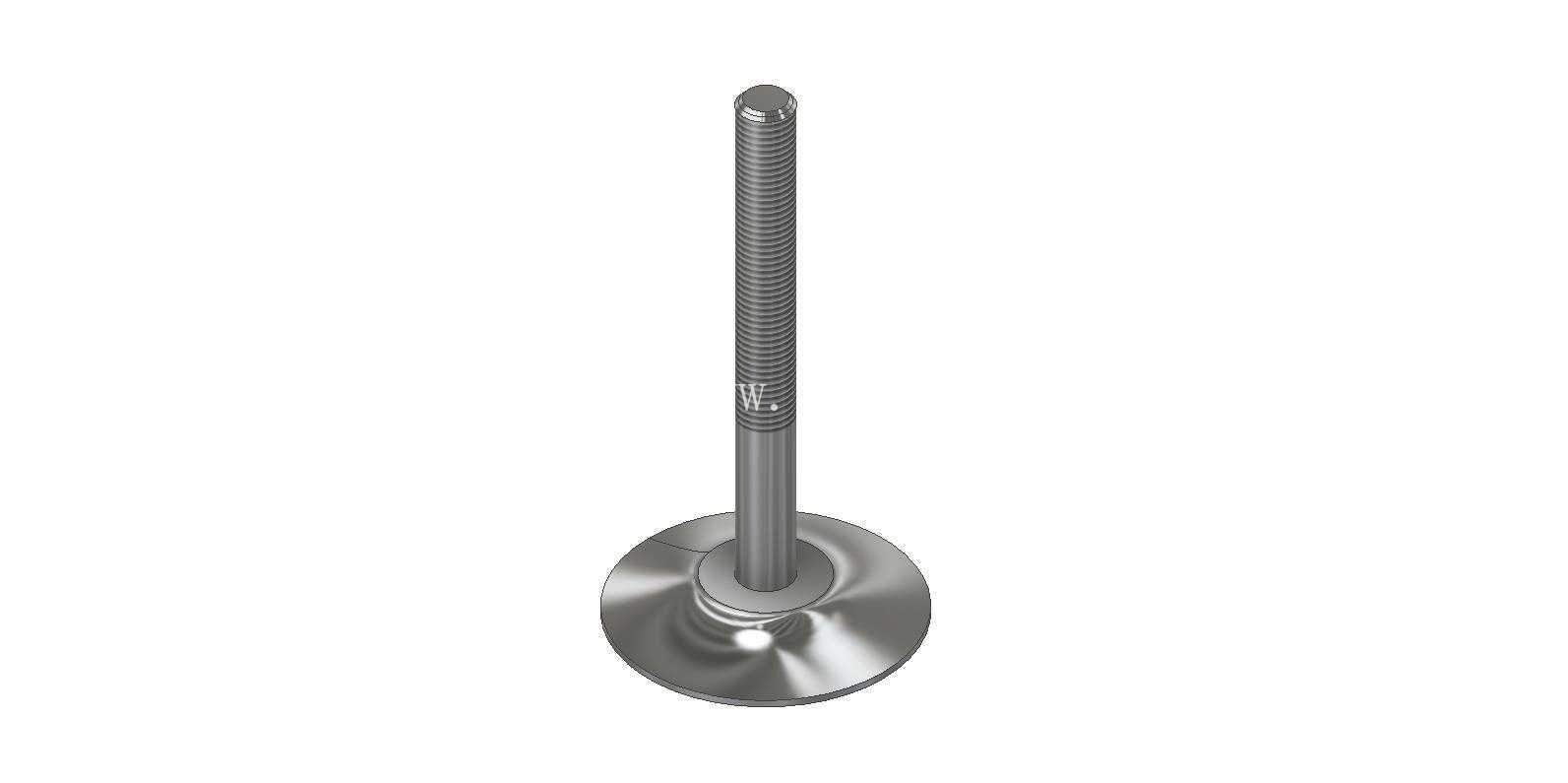

从结构组成来看，整个部件分为底部支撑盘、中部调节螺杆两个核心部分，底部支撑盘采用大直径圆盘结构，接触面积远大于常规六角支撑脚，能够有效降低对地压强，在环氧地坪、水磨石地面甚至铺有防静电胶垫的车间地面使用时，不会出现压痕或者局部下陷的问题，支撑盘与螺杆衔接的位置做了圆弧过渡处理，避免应力集中导致的螺杆根部断裂，即使承受偏载载荷，也能将应力均匀分散到整个盘体上。中部螺杆采用全牙结构设计，调节行程覆盖全螺纹长度，能够适配更大范围的高度差调整需求，螺纹选用普通公制粗牙螺纹，自锁性能优异，调整到目标高度后不需要额外添加锁母即可实现位置固定，在常规设备振动工况下不会出现松脱退牙的问题。

这次设计的版本做了两种不同轴径的螺杆配置，主要是为了适配不同载荷等级的支撑需求，小轴径版本适用于轻型操作台、物料周转架、小型检测工装这类载荷不大的场景，安装时对应的机架安装孔可以做的更小，不会过度削弱机架型材的结构强度；大轴径版本则针对重载机架、小型设备主机架、焊接工装平台这类载荷较大的应用场景，螺杆芯部直径更大，抗弯曲、抗剪切能力更强，即使设备运行过程中存在一定的侧向冲击力，也不会出现螺杆变形导致的支撑失效。

设计过程中重点考虑了安装边界的适配性，底部支撑盘的厚度控制在合理范围，不会因为盘体过厚导致最低安装高度过高，也不会因为盘体过薄导致承重后出现盘体翘曲；螺杆顶端没有做额外的外凸结构，安装时可以直接从机架下方穿入安装孔，也可以根据实际使用需求在顶端加装螺母锁紧，适配不同的安装固定方式。整个支撑件的外形没有多余的凸起结构，安装后不会与设备底部的管线、线槽产生干涉，支撑盘的底面做了平面度处理，与地面接触时不会出现点接触或者线接触的情况，支撑稳定性更好。

从实际使用的角度出发，这种简易版可调节支架没有做多余的表面装饰结构，所有结构尺寸都围绕实用性设计，螺纹的公差配合选用中等精度，既保证了调节过程的顺畅度，不会出现旋转卡滞的问题，也不会因为配合间隙过大导致调节后出现晃动。在生产线改造、设备移位重新调平的场景下，不需要拆卸原有安装结构，直接旋转螺杆即可完成高度调整，后期维护成本极低，针对食品车间、洁净车间的使用需求，整个结构没有卫生死角，表面光滑不易积尘，擦拭清洁十分方便，也不会积存油污或者加工碎屑。
