线框风格男性人体结构三维示意模型

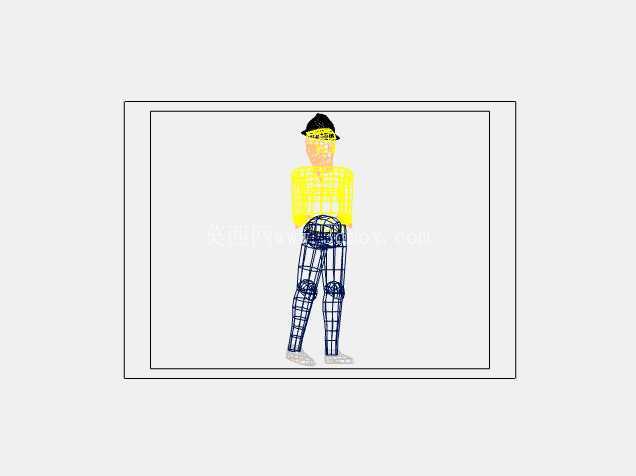

　　在机械设计、工装布局、人机工程校核的实际项目推进中，人体参考模型是不可或缺的校核载体，很多刚入行的结构工程师容易忽略人机交互环节的尺寸校验，等到设备进入样机试制阶段，才发现操作位高度、检修空间预留、安全防护距离不符合人体操作习惯，轻则需要返工修改机架结构，重则会导致设备交付后操作人员长期作业出现劳损，甚至触发安全隐患。这款线框结构的男性人体模型，正是针对这类工程校核场景搭建的参考载体，不同于高精度的医疗级人体扫描模型，它在保留核心人体比例节点的基础上做了轻量化处理，不会占用过多的三维软件运行内存，在做大型生产线布局、工作站人机校验的时候，可以直接导入装配环境，快速完成操作可达性、视野覆盖范围、肢体活动边界的校验工作。从模型的结构设计逻辑来看，它采用了分块线框的表达形式，头部保留了安全帽佩戴的基础轮廓，能够直接适配工业场景下的作业人员状态模拟，不需要额外调整头部尺寸来匹配劳保用品的装配关系；躯干部分做了规整的网格划分，上肢与下肢的关节节点完全按照成年男性的平均活动自由度设置，在做动态动作模拟的时候，可以直接通过关节约束调整姿态，比如模拟站立操作设备、弯腰检修设备、侧身通过设备通道等常见作业姿态，不需要重新搭建骨骼绑定体系，能大幅节省前期建模的时间成本。

　　在实际工程应用中，这类人体模型的使用场景覆盖了多个制造业细分领域，在装配流水线的工位设计环节，可以用它来校验物料架的摆放高度是否在操作人员的舒适取件范围内，避免过高需要踮脚、过低需要长期弯腰的不合理设计；在特种设备的安全防护设计中，可以通过模型的肢体活动边界，确定防护栏的安装高度、安全门的开启范围、急停按钮的布置位置，确保操作人员在正常作业和异常处置时都能在安全边界内活动；在工业车辆的驾驶室设计中，也可以借助这类模型校核操纵杆、踏板、仪表盘的布置位置，匹配不同操作姿态下的肢体可达性，减少驾驶操作的疲劳感。从模型的外形尺寸与安装边界来看，它完全按照国内成年男性的平均人体尺寸比例搭建，站立状态下的整体高度、肩宽、臂展、腿长等核心尺寸都符合人机工程学的通用校核标准，导入到不同的三维设计环境中时，不需要额外做整体缩放就能直接用于尺寸校验，线框的显示形式也不会遮挡周边设备的结构细节，在做装配干涉检查的时候，能清晰看到人体模型与周边设备结构的空间位置关系，不会因为实体模型的面遮挡导致漏判干涉问题。

　　很多工程师在做设备布局的时候，习惯用简单的立方体代替人体做空间占位，这种方式虽然能预留大致的空间，但无法模拟肢体活动的动态范围，很容易出现预留空间足够但实际操作时肢体无法舒展的问题，比如检修门的开启角度预留不足，导致维修人员无法侧身进入设备内部检修，或者操作手柄的位置偏离了上肢的舒适活动范围，长期操作会增加操作人员的肌肉负荷。这款线框人体模型的关节处做了明确的节点标识，在调整姿态的时候可以精准对应人体的关节活动角度，比如上肢的抬升角度、腰部的弯曲角度、下肢的跨步距离都能按照实际人体活动极限设置，让空间校核的结果更贴近真实作业场景。

　　另外，在做工厂的物流通道规划时，也可以用这类模型来校验通道宽度是否满足人员侧身通行、双人交汇、携带工具通行的空间需求，避免通道设计过窄导致后期物流转运、人员通行出现拥堵，甚至在应急疏散时造成安全隐患。不同于渲染用的高精度人体模型，这款模型的结构做了最大程度的简化，没有冗余的曲面结构，不管是导入到三维建模软件做装配校核，还是导入到仿真软件做人机工程仿真，都能保持流畅的运行速度，不会因为模型面数过多导致软件卡顿，影响整体设计效率。在工装夹具的设计环节，也可以借助这款模型来校核夹具的操作位置，确保操作人员在装夹工件的时候，手部有足够的操作空间，不会被夹具的结构磕碰，同时能顺畅完成工件的装夹、拆卸动作，减少辅助作业的时间。
