发动机传动用分体式连杆结构设计

这套连杆结构主要服务于往复式动力机械的曲柄连杆机构，是内燃机、往复式压缩机这类设备里实现运动形式转换的核心受力构件，日常工况下需要承接活塞端传递来的往复直线作用力，将其转换为曲轴端的旋转扭矩输出，整个工作循环中要持续承受交变的拉压载荷、惯性冲击载荷，对结构强度、形位公差、配合精度的要求都远高于普通传动连接件。

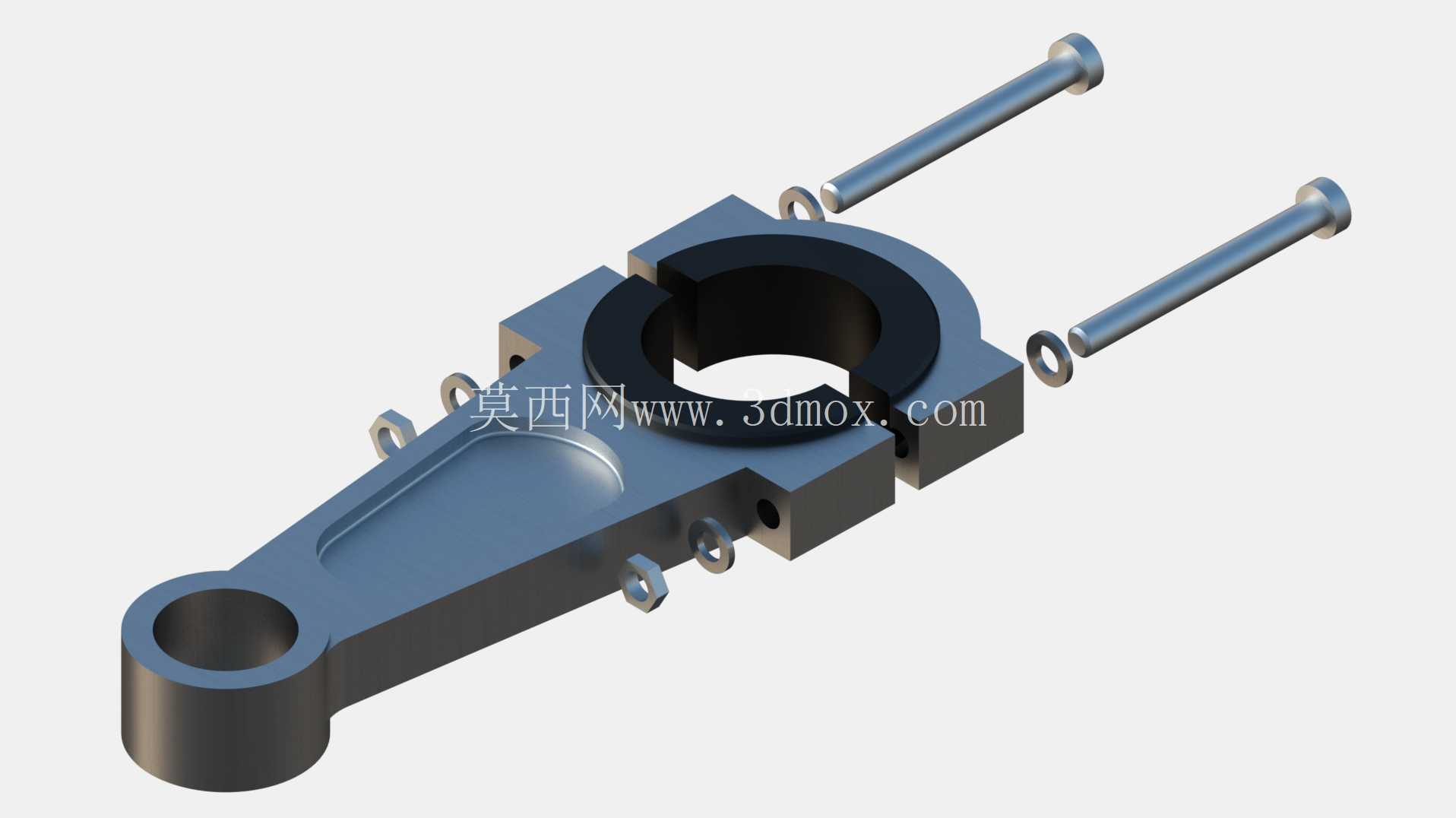

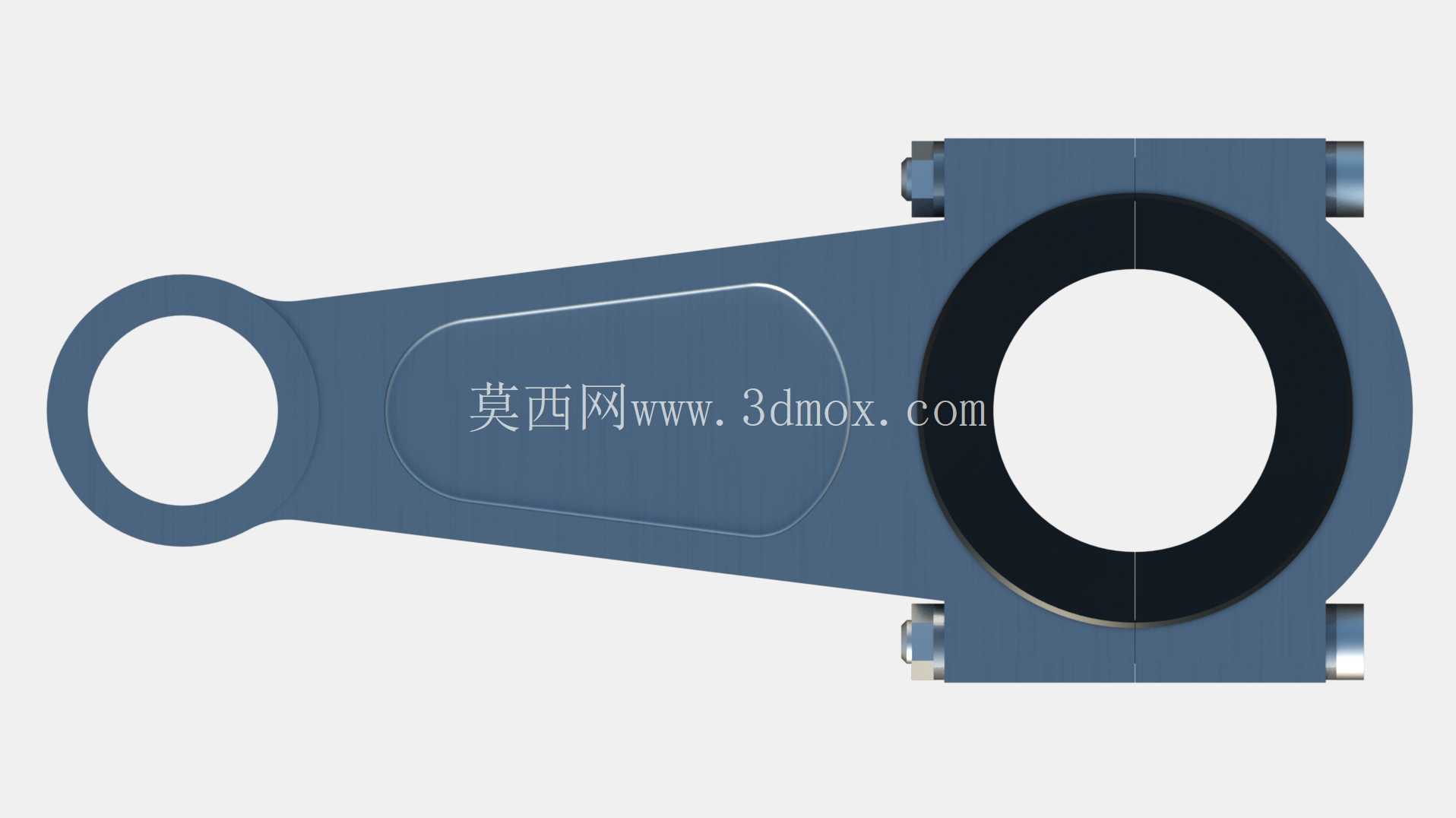

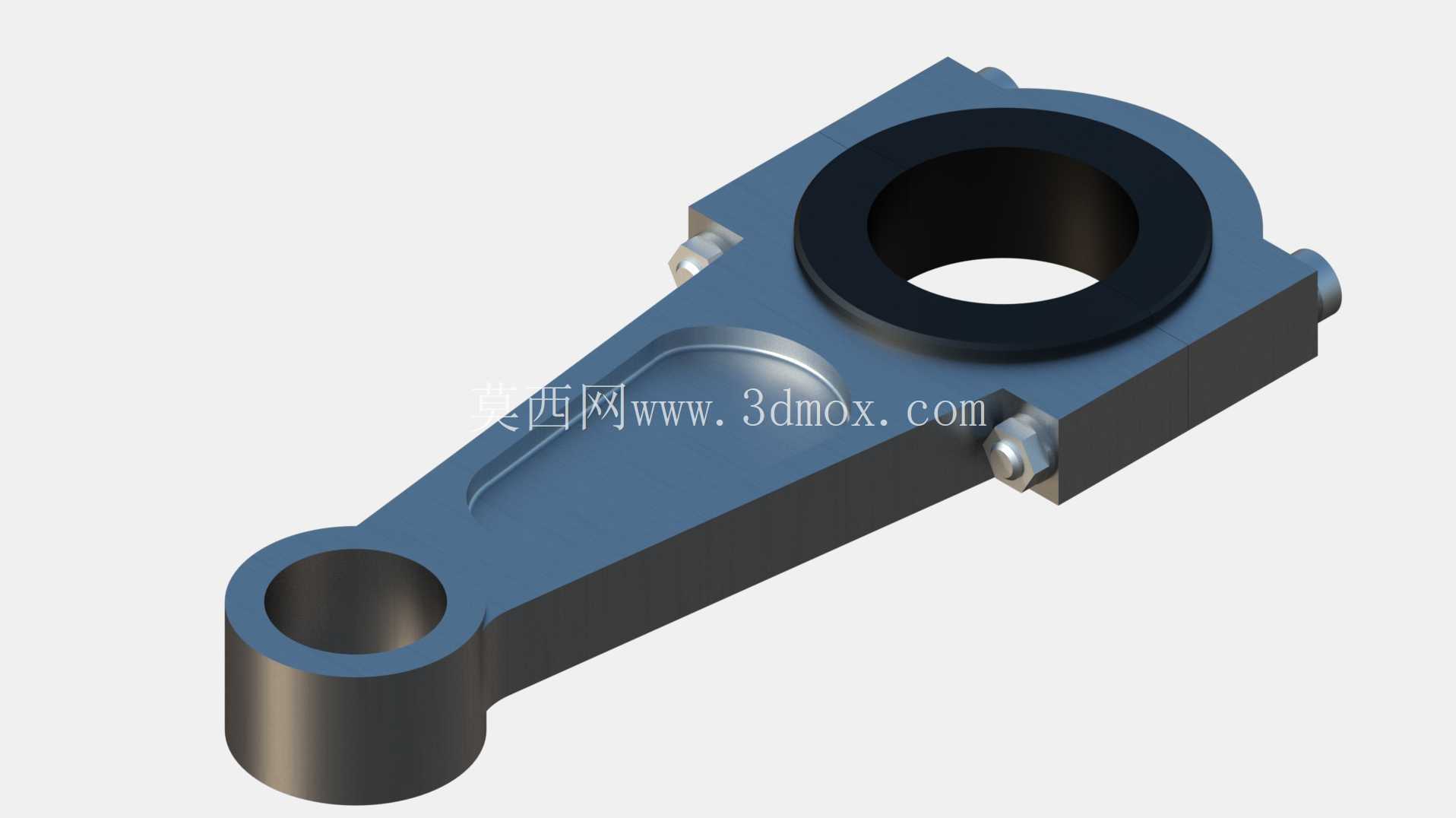

从结构设计逻辑来看，这款连杆采用了分体式大头端设计，大头孔配套轴瓦类耐磨衬套结构，拆分面通过两侧的紧固螺栓实现上下盖的锁紧固定，这种设计主要是为了满足曲轴装配的工艺需求——整体式大头无法穿过曲轴的曲柄销轴颈，分体结构可以在曲轴预装完成后，再扣合连杆盖完成锁紧，大幅降低动力总成的装配难度。小头端为整体式环形孔结构，工作状态下通过活塞销与活塞组件连接，孔内同样预留了衬套安装位，用来降低活塞销与连杆本体的磨损速率，延长构件的整体服役寿命。杆身部分采用了变截面的工字形强化结构，这种截面设计是在长期工程实践中优化而来的：在相同材料重量的前提下，工字形截面的抗弯、抗扭截面系数远高于矩形或圆形截面，能够在严格控制连杆整体往复运动质量的前提下，保证足够的结构刚度，避免高转速工况下杆身出现弯曲、扭转变形，进而导致活塞偏磨、轴瓦烧蚀等连锁故障。

从安装边界与配合尺寸来看，设计过程中需要严格控制大小头孔的中心距公差，这个尺寸直接决定了内燃机的压缩比、压缩机的活塞行程，一旦偏差超出允许范围，会直接导致整机动力输出不达标、甚至出现活塞撞气门、活塞撞缸盖的严重机械故障。大小头孔的圆柱度、表面粗糙度也有严格要求，轴瓦、衬套压装后需要保证与孔壁的完全贴合，避免出现局部应力集中导致的轴瓦松动、衬套转动问题。大头端拆分面的平面度、螺栓孔的位置度同样是设计校核的重点，螺栓锁紧时需要按照规定的扭矩、对角顺序拧紧，保证连杆盖与杆身结合面完全贴合，避免工作过程中出现盖体错位、剪切螺栓的风险。杆身与大小头的过渡区域全部采用大圆角平滑过渡，避免出现应力集中点，从根源上降低交变载荷下的疲劳断裂风险。

在实际应用场景中，这类连杆除了常规的车用、通用机械内燃机之外，也可适配中小型往复式空气压缩机、柱塞泵等需要实现往复-旋转运动转换的设备，不同应用场景下可以根据载荷大小调整杆身截面尺寸、螺栓规格、衬套材质。比如高转速汽油机用连杆会优先选用高强度合金钢锻造毛坯，降低整体质量以减小往复惯性力；固定式工业压缩机用连杆则可以在满足强度要求的前提下适当增加结构厚度，选用成本更低的球墨铸铁材质，降低生产制造成本。设计过程中还需要做运动干涉校核，要保证连杆在整个曲轴旋转周期内，不会与曲轴箱内壁、曲轴平衡块、活塞裙部等周边构件发生碰撞，同时要预留足够的润滑油道空间，保证压力润滑油能够顺利输送到大小头的配合面，形成稳定的油膜降低摩擦磨损。
