汽车盘式制动盘结构设计参考模型

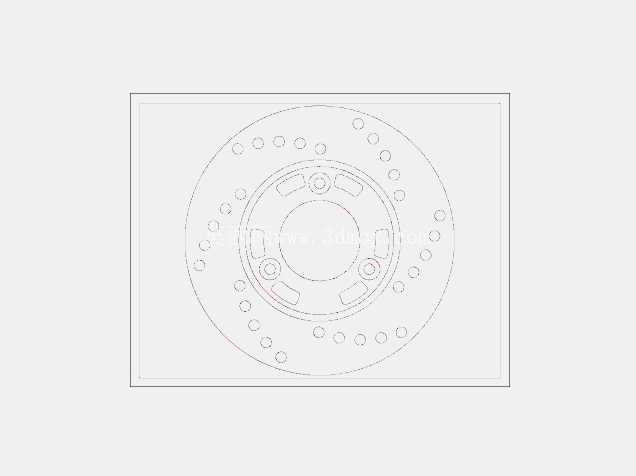

在乘用车与轻型商用车的底盘制动系统开发中，盘式制动结构凭借散热效率高、制动稳定性强、涉水后恢复速度快的特性，已经逐步替代传统鼓式制动成为乘用车辆前轮制动的标准配置，部分定位运动型的乘用车辆甚至会采用前后全盘式制动布局来满足连续制动工况下的性能要求。这个盘式制动盘的三维结构模型，还原了量产通风盘式制动盘的核心结构特征，可作为底盘制动系统匹配设计、轮边空间校核、制动相关教学演示的基础参考结构。

从实际装车的应用场景来看，这类制动盘主要安装在车辆轮端的转向节（前轮）或后桥桥壳/羊角（后轮）上，与轮毂轴承单元配合完成定心，通过均布在安装端面上的螺栓孔与轮毂固定，随车轮同步旋转；当制动系统接收到制动指令时，制动卡钳的两侧活塞会推动摩擦片从两侧夹紧制动盘的摩擦工作面，通过摩擦作用将车辆行驶的动能转化为热能散出，实现车辆的减速或驻车动作。和实心制动盘相比，模型还原的带内部通风道结构的制动盘，在连续下坡、频繁制动的工况下，能通过盘体旋转带动空气从通风道内部流过，快速带走摩擦产生的热量，避免制动盘温度过高引发摩擦片热衰退，保障制动效能的稳定性。

从结构设计的思路来看，这个模型还原了制动盘的几个核心设计边界：首先是摩擦环带的尺寸设计，摩擦工作面的内外径差值直接决定了制动时的有效摩擦半径，在卡钳夹紧力固定的前提下，更大的有效摩擦半径能提供更大的制动力矩，但摩擦环带的尺寸不能无限制放大，需要匹配轮辋的内径尺寸，预留出卡钳安装的安全间隙，避免车轮转向过程中卡钳与轮辋、转向拉杆发生运动干涉。其次是安装端面的结构设计，模型中中心的定位大孔需要与轮毂轴承的定位轴径采用过渡配合，保证制动盘的旋转中心与车轮旋转中心完全重合，避免装车后出现制动抖动的问题；围绕中心孔分布的安装螺栓孔，位置度公差需要控制在极小的范围内，同时螺栓孔的分布圆直径要匹配对应车型轮毂的螺栓分布规格，常见的乘用车螺栓分布规格包含4孔100mm分布圆、5孔114.3mm分布圆等，这个参数直接决定了制动盘的适配车型范围。

在安装边界的校核上，制动盘的轴向厚度是核心参数之一，全新状态下的通风盘摩擦面厚度通常在20-30mm区间，随着使用过程中摩擦片的持续磨损，制动盘的厚度会逐渐减小，当磨损到厂家标注的最小厚度阈值时必须进行更换，避免制动盘强度不足引发开裂风险；同时制动盘安装端面到摩擦工作面的轴向距离，也就是制动盘的偏距，需要和卡钳的安装位置精准匹配，偏距偏差过大会导致摩擦片与制动盘的接触面积不足，出现偏磨、制动异响等问题。模型中摩擦面上分布的一圈小圆孔，是量产制动盘常见的散热减重孔设计，这类孔结构一方面能进一步提升制动盘的散热效率，另一方面在摩擦片与制动盘接触的过程中，能及时刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面间堆积导致制动摩擦力下降，同时也能在一定程度上降低制动盘的整体重量，减少轮端的簧下质量，提升车辆的悬挂响应表现。

从结构细节来看，制动盘的安装帽檐部分与摩擦环带之间采用了圆弧过渡的连接结构，避免应力集中，因为车辆在紧急制动时，制动盘不仅要承受摩擦片带来的周向剪切力，还要承受车辆过弯时轮端传递的侧向力，过渡位置的应力集中很容易导致制动盘在大载荷工况下出现开裂。模型中摩擦环带上的几个异形缺口，是用于与轮毂防尘盖或者轮速传感器信号齿圈配合的定位结构，保证装配时制动盘与轮毂的相对位置固定，避免装车后出现动平衡超标的问题。在实际的建模过程中，这类制动盘的结构需要重点关注通风道的走向设计，量产通风盘的内部风道通常采用直道或者螺旋曲线道设计，螺旋风道的散热效率更高，但铸造工艺难度也更大，需要匹配对应的铸造模具来实现内部空腔的成型。

对于三维建模从业者来说，这个模型可以作为盘类旋转零件建模的基础练习案例，通过旋转、阵列、切除等基础建模命令就能完成整体结构的搭建，同时也能通过这个模型理解汽车轮端部件的装配逻辑，掌握制动系统部件的尺寸匹配原则，在后续做整车底盘建模、制动系统改装设计时，能更准确地把控各部件之间的安装间隙与运动边界，避免出现设计干涉问题。在做制动系统的仿真分析时，这类基础模型也可以作为热力学分析、结构强度分析的载体，通过给摩擦面施加热流密度载荷、约束安装孔的自由度，就能模拟连续制动工况下制动盘的温度场分布与应力变形情况，为制动盘的结构优化提供数据参考。
