带散热孔花键安装盘式制动盘结构

在机动车制动系统的实际开发场景里，盘式制动器的核心摩擦承载部件就是制动盘，它直接决定了制动过程的热稳定性、制动力矩输出的平顺性，以及连续制动工况下的抗热衰退能力。日常做结构方案迭代的时候，首先要明确的是安装边界：这类制动盘采用内花键定心的安装方式，中心的花键齿廓需要和轮毂轴的外花键做完全的齿侧配合，配合公差一般选H7/h6的过渡配合，既保证传动过程中没有周向旷量，又能在拆装维护的时候顺利脱出，不会因为高温氧化出现卡滞。花键的齿形做了圆弧过渡的修型处理，避免应力集中在齿根位置，毕竟紧急制动的时候，制动力矩会全部通过花键副传递到轮毂，齿根如果有尖锐棱角，很容易在反复冲击载荷下出现疲劳裂纹。

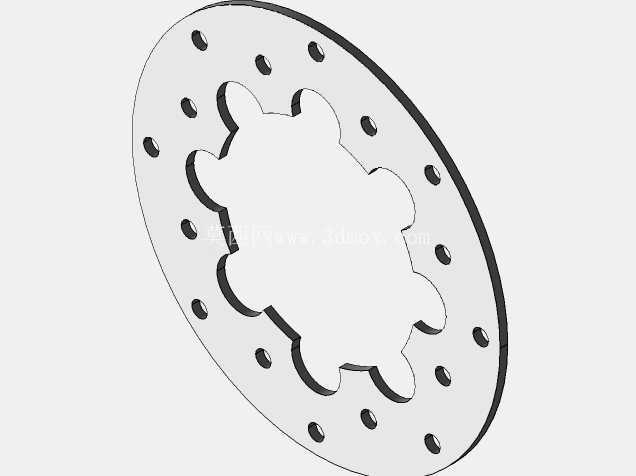

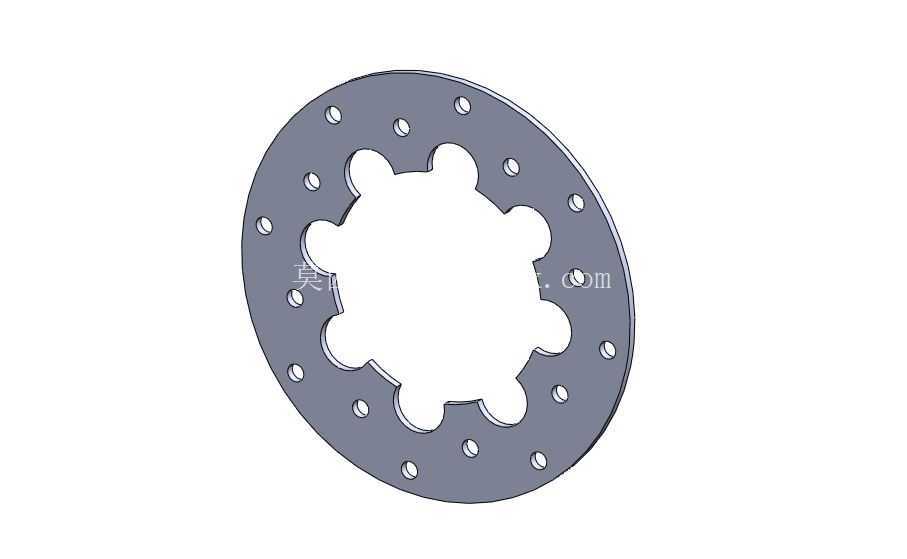

从外形结构来看，制动盘的摩擦环带是核心工作区域，环带上均匀分布的圆形通孔不是随意排布的，每一个孔的位置都经过热-结构耦合的应力校核：连续制动的时候，摩擦产生的热量会让盘体温度快速升高，这些通孔一方面可以加快空气对流，把摩擦面的热量快速带走，降低热变形量；另一方面，制动过程中摩擦片磨下来的磨屑可以通过这些孔洞排出，避免磨屑夹在摩擦副之间造成制动抖动、划伤摩擦面的问题。孔的数量和孔径是匹配摩擦片面积来定的，孔径太小排屑散热效果差，孔径太大则会减小摩擦接触面积，降低制动力矩的输出效率，同时还会削弱盘体的结构强度，在高速制动的离心力作用下出现孔边开裂的风险。

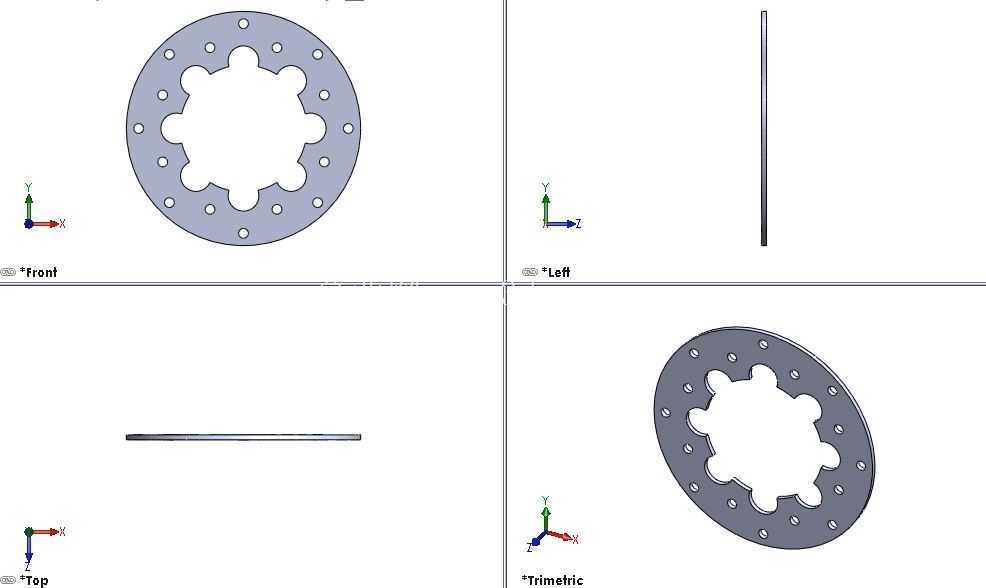

做三维建模的时候，首先要确定的是摩擦环带的内外径尺寸，外径需要匹配制动卡钳的活塞跨距，保证摩擦片的有效摩擦半径完全落在环带区域，不会出现片体偏磨的情况；内径则要避开轮毂的安装凸台，预留足够的安装间隙，避免制动盘转动的时候和固定部件发生干涉。盘体的厚度方向要考虑磨损余量，一般新盘的厚度会比磨损极限厚2-3mm，使用过程中每次保养都要测量厚度，达到极限就必须更换，避免盘体强度不足在制动时碎裂。

实际装车应用中，这类花键连接的制动盘多用于跨骑类机动车或者小型工程车辆的前轮制动，相比螺栓固定的制动盘，花键连接的同轴度更好，高速制动的时候不容易出现方向盘抖动的问题，而且传动的接触面积更大，能承受更大的瞬时制动力矩。设计的时候还要考虑动平衡的要求，盘体上的所有孔洞都是中心对称排布的，加工完成后不需要额外做太多的动平衡去重，就能满足高速转动的平衡精度要求，减少生产过程中的加工工序。

很多新手工程师在做这类制动盘建模的时候，容易忽略热变形的补偿设计，其实盘体在温度升高到300℃以上的时候，径向和周向都会产生膨胀，如果安装结构没有预留足够的膨胀间隙，就会出现制动拖滞、盘体翘曲的问题。这个结构的花键齿侧就预留了微小的侧隙，允许盘体在受热的时候有微小的周向蠕动，释放热应力，避免盘体因为热应力集中出现翘曲变形。另外，摩擦面的平面度要求控制在0.02mm以内，端面跳动量不超过0.05mm，这些形位公差在建模的时候不需要直接体现，但在出工程图的时候必须明确标注，因为这直接关系到制动的时候会不会出现踏板弹脚、制动异响的问题。

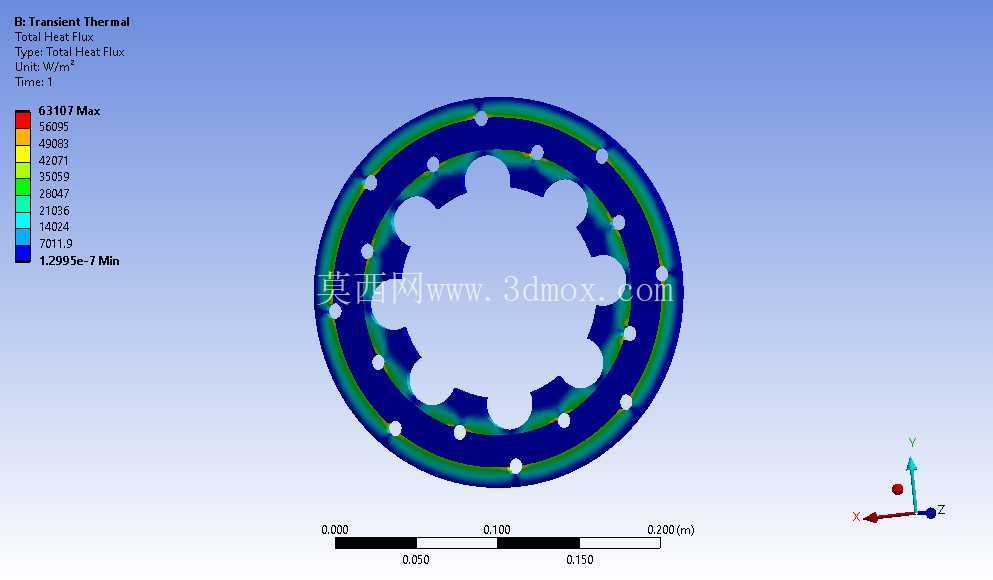

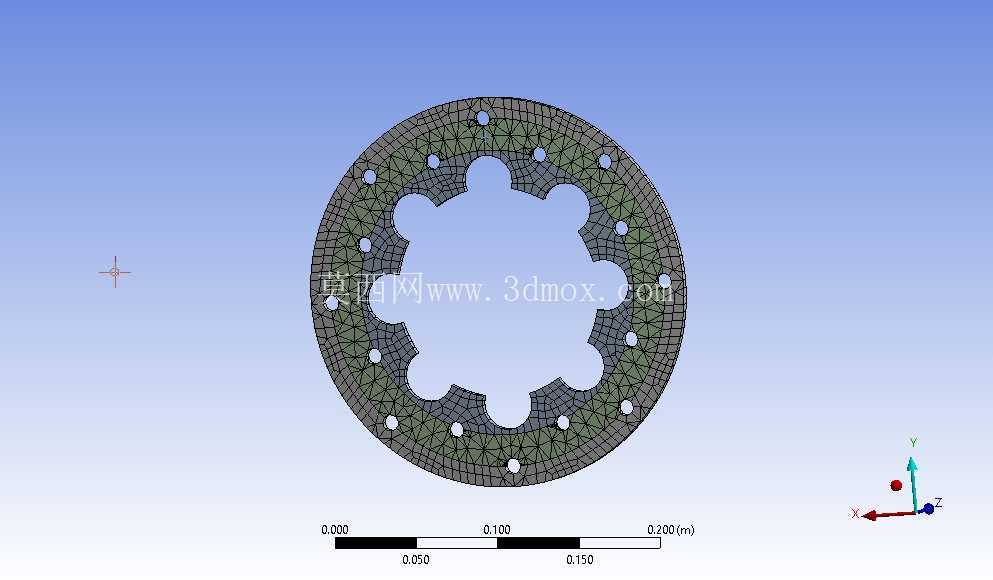

从有限元分析的角度来看，这个结构的应力集中点主要在两个位置：一个是内花键的齿根位置，另一个是散热孔的孔边位置，所以在做结构优化的时候，这两个位置都做了圆角过渡处理，圆角半径一般取1-1.5mm，既不会影响装配和摩擦面的有效面积，又能把集中应力降低30%以上。连续制动工况下，盘体的最高温度一般出现在摩擦环带的中径位置，所以散热孔的排布也是在中径区域密度稍高，针对性地强化高温区域的散热能力，让整个盘体的温度分布更均匀，减少因为温差产生的热变形。
