三芯对插式小型电气连接器结构设计

在低压电气控制、小型机电设备内部布线、消费类电子线束接驳场景中，这类三芯对插式小型连接器是实现电路快速通断、模块化布线的核心基础部件，相比直接焊接或螺钉压接的接线方式，它能大幅提升设备组装、后期维护的接线效率，同时避免接线错误带来的电路故障。从实际使用场景来看，这类连接器常被用在小型家电内部主控板与外设模块的线束连接、工业传感器的信号与供电接驳、低压直流设备的电源对接环节，适配线径通常在0.3-1平方毫米的多股铜芯线束，额定载流能力一般在10A以内，可满足绝大多数低压小功率电路的连接需求。

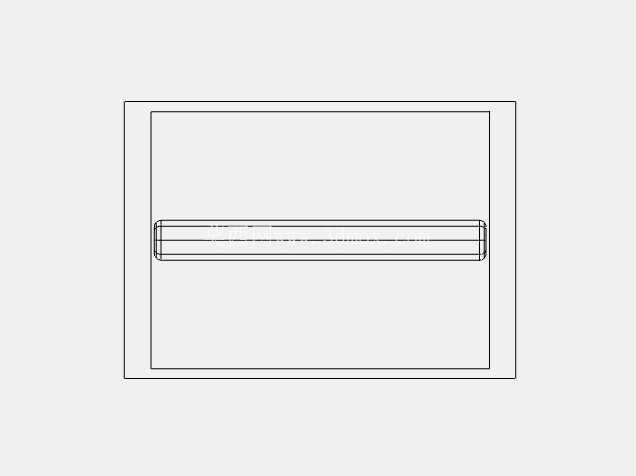

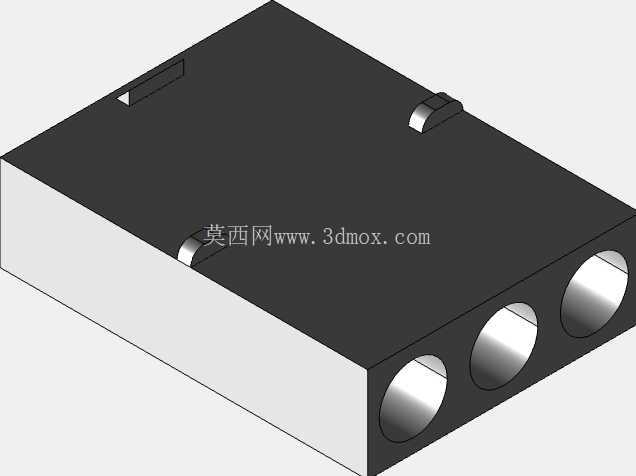

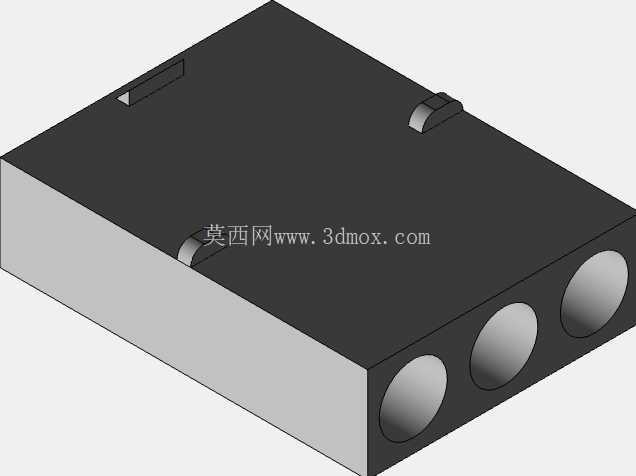

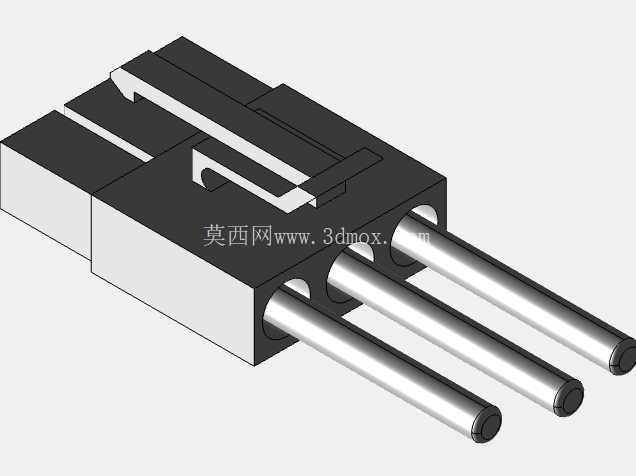

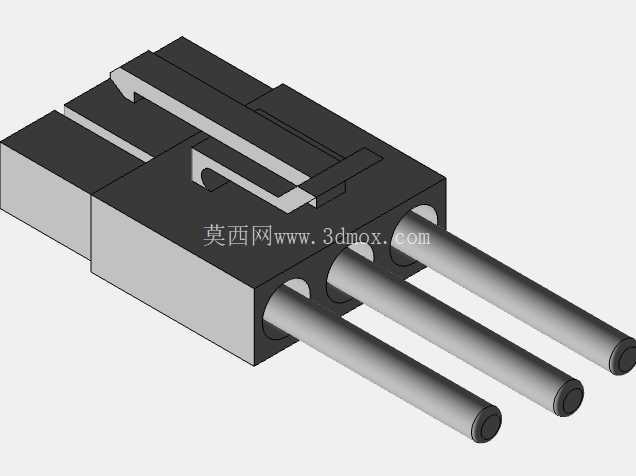

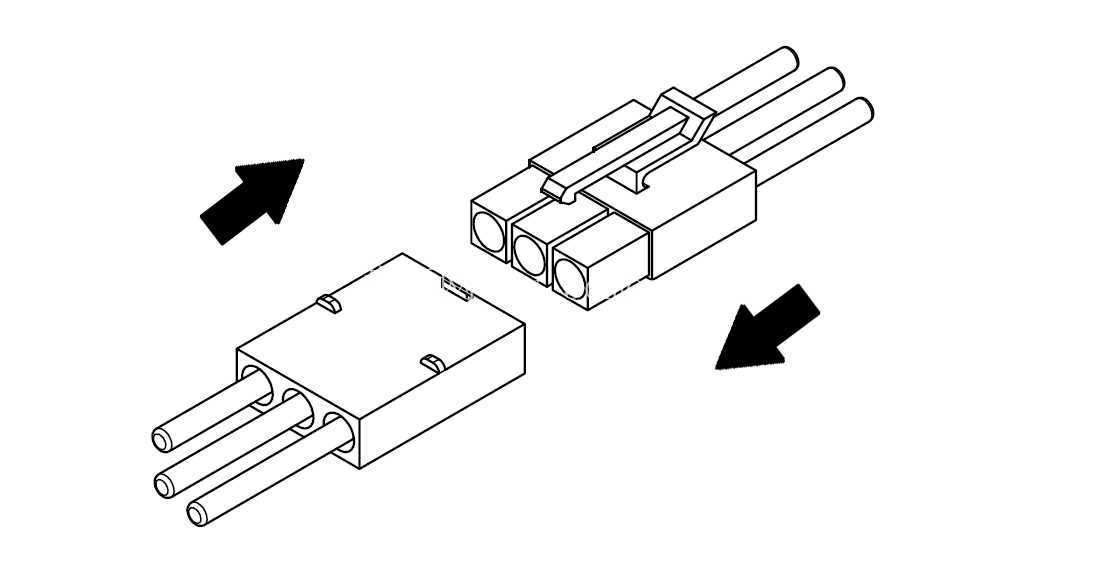

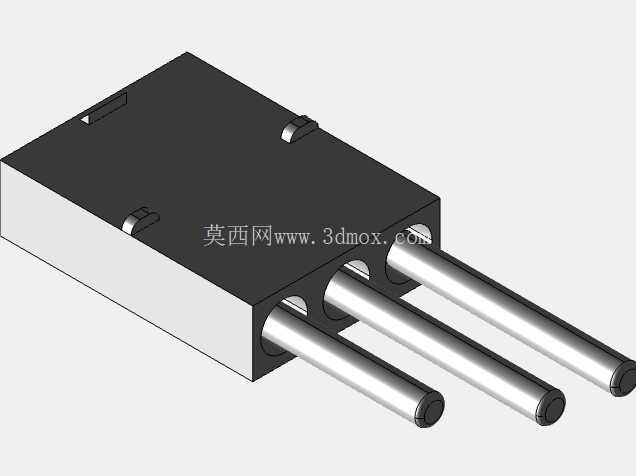

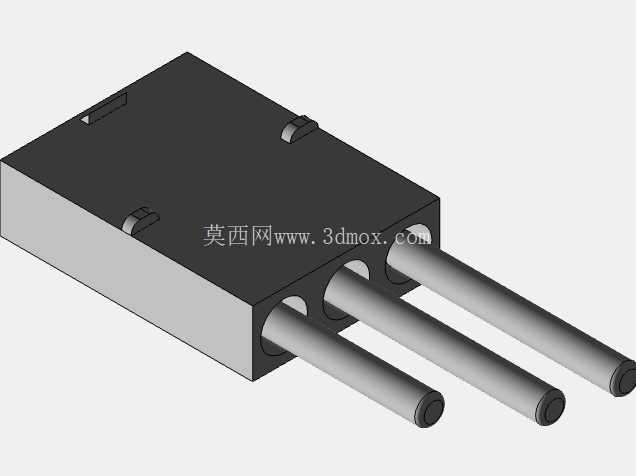

从结构设计逻辑来看，该连接器采用公母对插的分体式结构，公端与母端分别集成三个独立的导电插芯腔体，每个腔体之间设置隔离筋，避免相邻插针之间出现爬电、短路风险，公端插针采用圆柱形铜质插针，母端对应设置带弹性收口的铜套，插接时依靠铜套的弹性变形抱紧插针，保证接触电阻稳定，减少长期使用后的接触发热问题。外壳采用绝缘工程塑料注塑成型，材料通常选用阻燃PA66，具备良好的绝缘性能与抗弯折能力，同时能耐受常规工业环境下的温度变化，避免外壳开裂导致的内部导电部件外露。

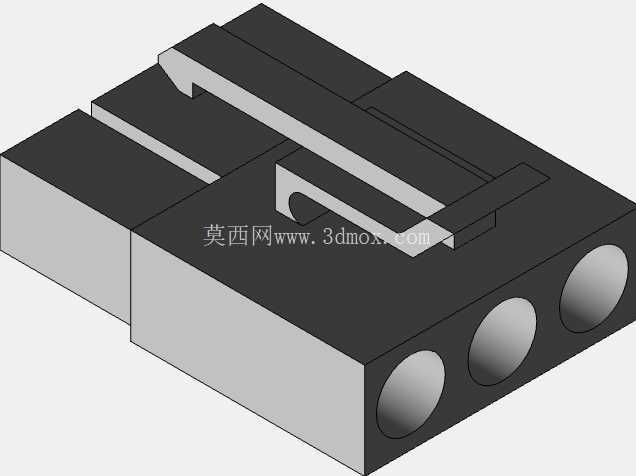

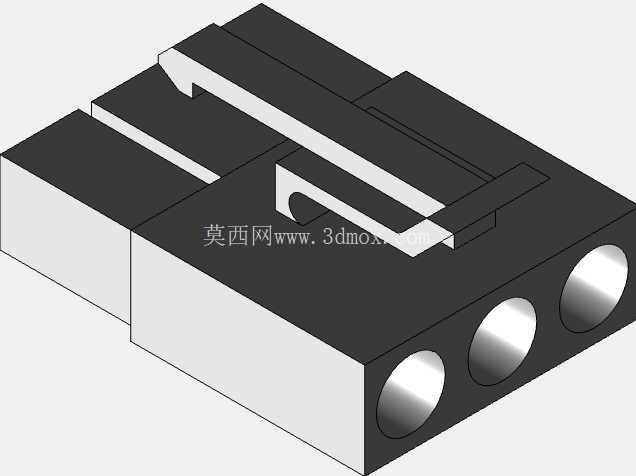

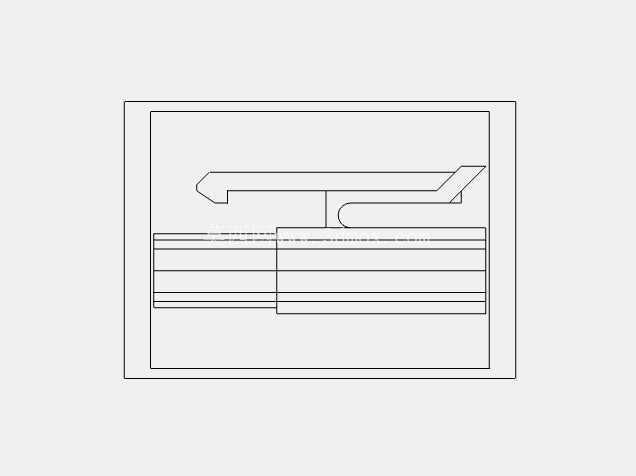

连接器外壳设置了对称的弹性卡扣结构，公母端对插到位后，卡扣会自动卡入对应卡槽，防止设备运行过程中受振动拉扯出现松脱，拆卸时只需按压卡扣解锁部位即可顺利分离，无需额外工具。外壳侧面还设计了防呆凸台，公母端仅能按照唯一对应方向插接，完全避免插反导致的电源极性接反、信号线路错位问题，这一点在批量组装的生产线环节尤为重要，能有效降低人工接线的错误率。

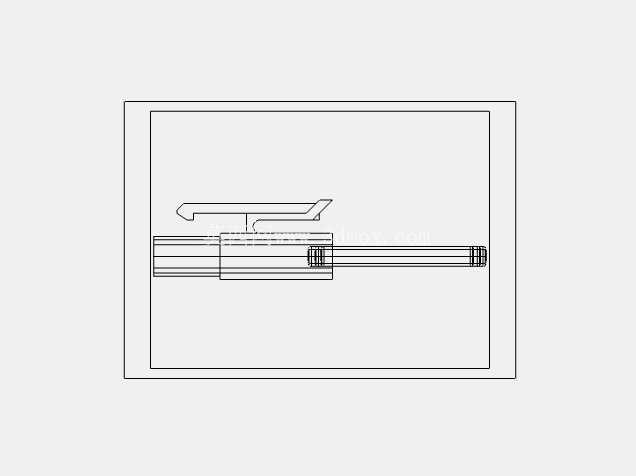

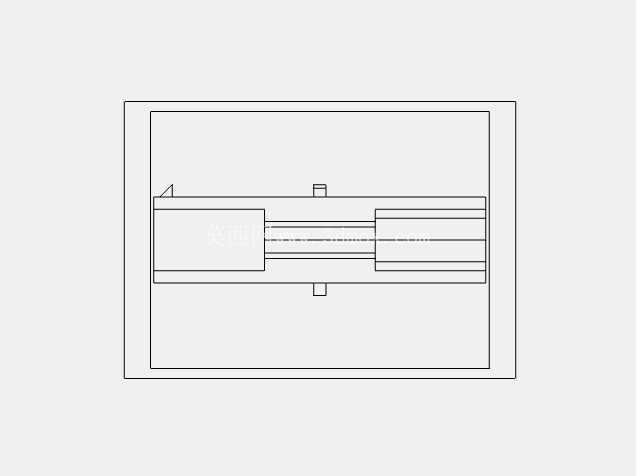

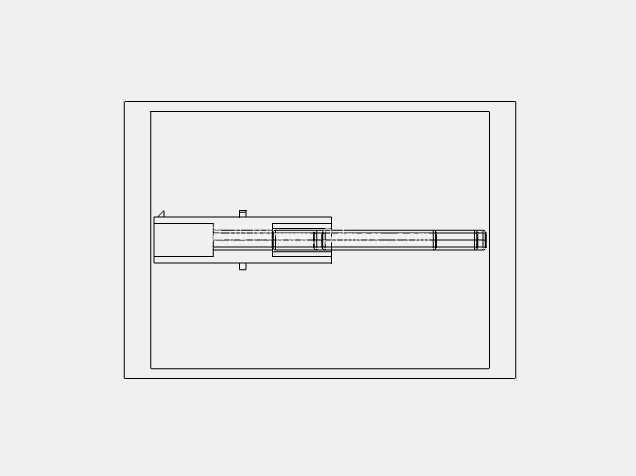

从安装边界尺寸来看，这类小型连接器的整体宽度通常在12-15mm区间，对插完成后的总长度在25-30mm左右，外壳厚度在8-10mm，属于紧凑型接插件，不会占用过多设备内部的布线空间，适配设备内部狭小的安装间隙。线束引出端设置了锥形的线束护套，线束插入后可通过压线扣或点胶固定，避免线束受外力拉扯时直接作用在插针与导线的压接部位，提升接线部位的抗拉扯能力，延长连接器的使用寿命。

在建模过程中，需要重点关注插针与插孔的配合公差，通常插针外径与插孔内径的间隙控制在0.1-0.2mm，既保证插接时的顺畅度，又能确保接触的可靠性；外壳卡扣的变形量需要根据塑料材料的弹性模量计算，避免卡扣变形量过大出现断裂，同时保证卡接后的保持力足够；相邻插芯之间的隔离筋厚度不小于1mm，满足低压电气的爬电距离要求，避免高压差下的击穿风险。另外，外壳的分模线需要设置在插接面的侧边，避免分模线出现在插接配合面，影响公母端的配合精度，导致插接卡顿或间隙过大。

这类连接器在实际选型时，除了关注芯数与载流能力，还需要确认适配的线径范围、工作温度区间、防护等级，常规室内使用的款式防护等级为IP20，可防止手指触碰内部带电部件，如果是在有粉尘、溅水的户外或工业现场使用，则需要在连接器外部增加防水密封圈，提升防护等级。在三维建模时，还需要预留线束压接后的安装空间，避免线束弯曲后与周边其他部件产生干涉，同时要考虑批量注塑生产时的拔模斜度，外壳外表面拔模斜度设置为1-1.5度，内部腔体的拔模斜度适当加大，保证注塑件能顺利脱模，减少生产过程中的次品率。
