圆形格栅式排水盖板结构设计

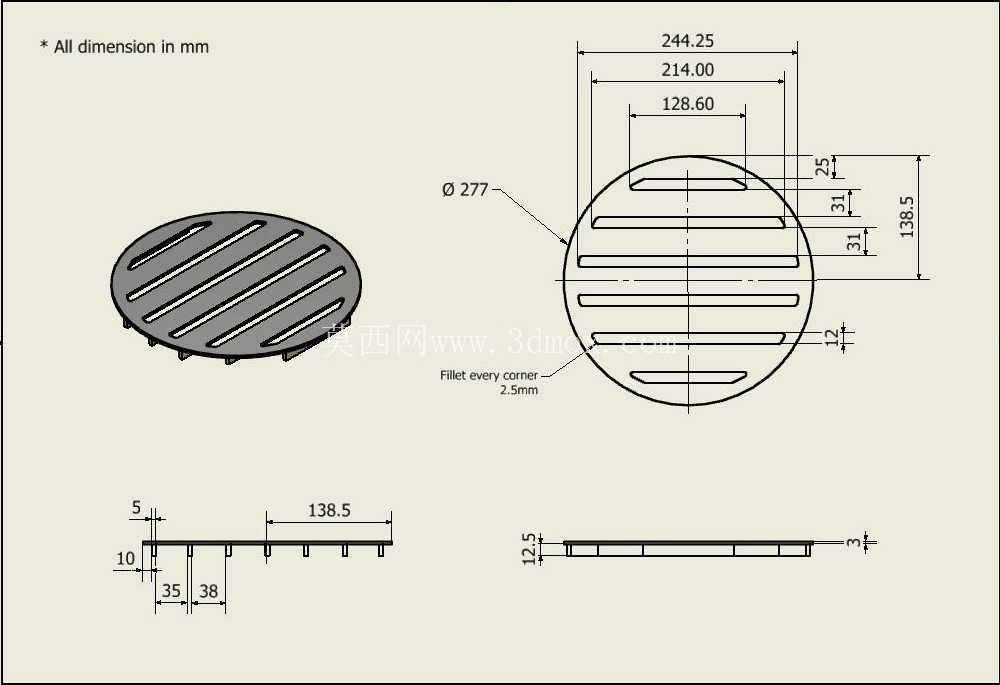

日常市政排水、厨卫排水、工业场地散水区域的排水口防护，一直是容易被忽略但直接影响使用体验的细节，这款圆形格栅式排水盖板，就是针对小口径圆形排水口的防护需求做的结构设计。从实际使用场景来看，这类直径277mm的圆形排水盖，适配的是公称直径250mm左右的圆形排水井口，常见于户外露台、小型车间散水点、阳台排水口、老旧小区改造的户外排水点位，相比方形盖板，圆形结构不存在边角对位的问题，安装时不需要刻意调整角度，哪怕井口存在轻微的圆度误差，也能顺利完成铺装，不会出现方形盖板容易卡角、边角翘起的问题。

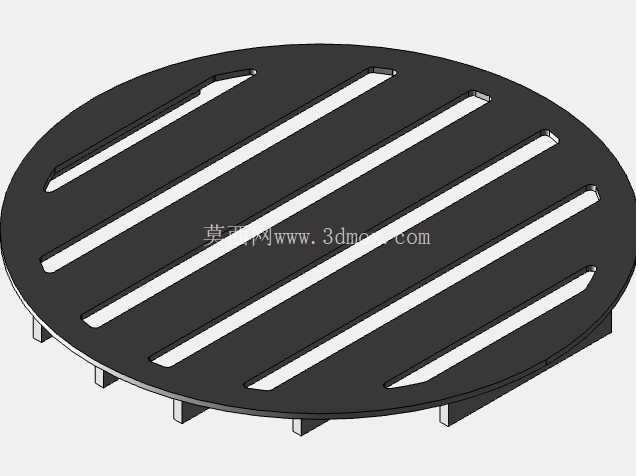

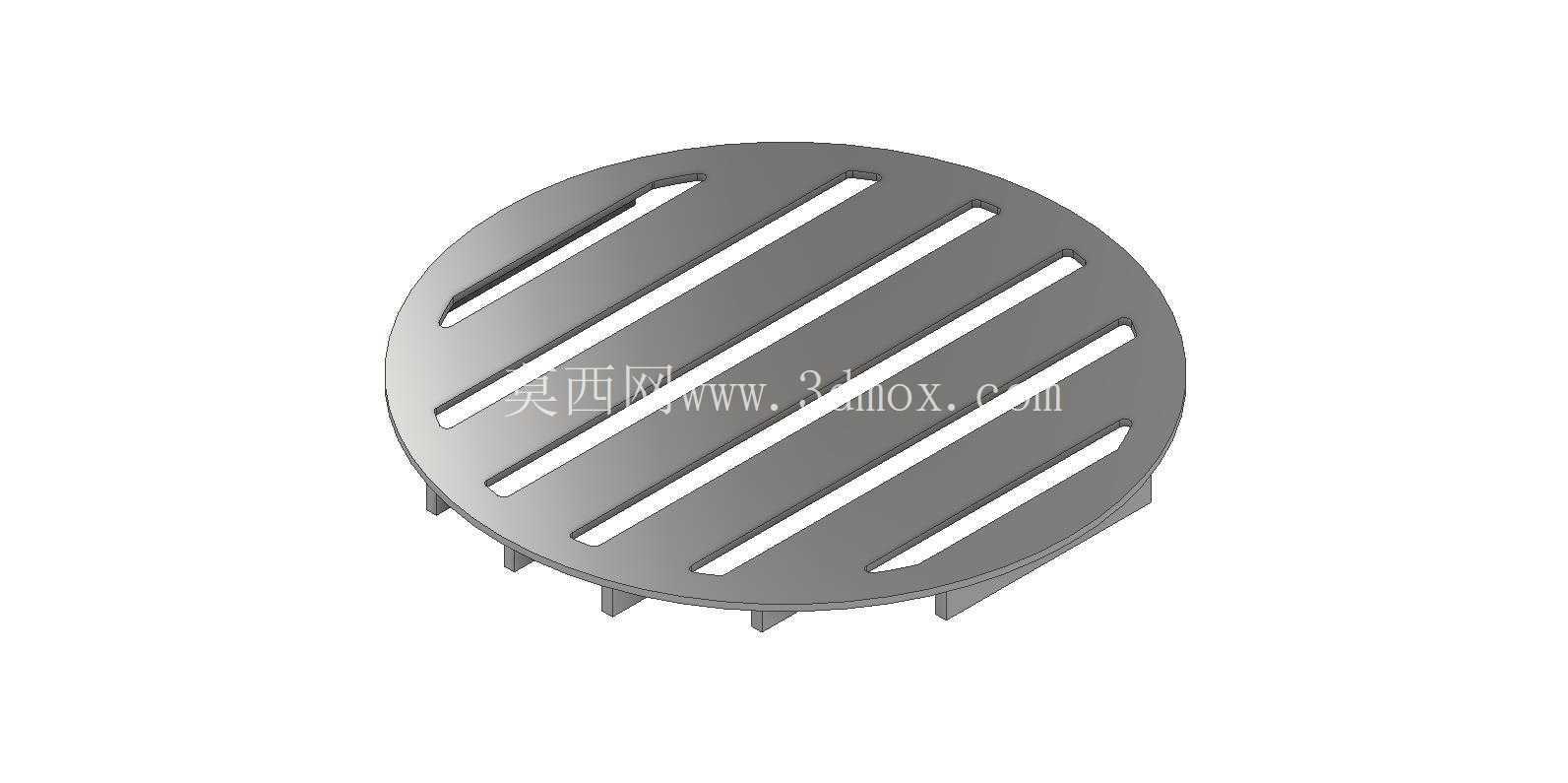

从功能特性上看，这款盖板采用长条形平行格栅的过水结构，格栅缝隙沿盖板径向平行排布，相比放射状格栅，平行长条缝隙的过流断面更均匀，不容易被落叶、纤维类杂物卡堵，日常清扫时只需要顺着缝隙方向扫动，就能把表面积存的杂物推离盖板，不需要逐个抠挖缝隙里的堵塞物。盖板底部设置了多道均匀分布的定位支脚，支脚高度统一，安装时支脚会落入井口内壁的限位台阶上，不需要额外打螺丝固定，靠自身重量就能稳定压在井口上，日常检修疏通管道时，直接掀开盖板就能操作，不需要拆卸紧固件，维护效率更高。支脚的外沿尺寸比井口内径小2mm左右，既保证安装时能顺利放入，又不会因为间隙过大出现盖板横向窜动、移位的问题，避免行人踩踏时出现盖板翘边、踩翻的安全隐患。

设计过程中首先考虑的是踩踏承重需求，盖板整体采用等厚度的圆盘基体，格栅之间的连接筋宽度经过核算，在保证过水面积的前提下，筋条宽度足够承受成年人正常行走的荷载，哪怕是小型手推车临时碾压，也不会出现筋条断裂、盖板变形的问题。格栅缝隙的宽度控制在12mm以内，既保证雨水、地面冲洗水能够快速通过，又能避免较大的杂物、石块掉入排水管道造成管道堵塞，同时也能防止女士高跟鞋鞋跟卡入缝隙，降低通行时的绊倒、卡鞋风险。盖板的边缘做了小尺寸的圆角过渡，没有尖锐的直角边，搬运、安装过程中不会划伤操作人员，日常使用时也不会因为边角尖锐刮坏鞋底、绊倒行人。

从安装边界来看，这款盖板的适配井口为内径270mm左右的圆形井口，井口需要预留深度15mm的安装台阶，台阶面需要做基本找平，保证盖板放置后表面和周边地面齐平，不会出现凸起绊脚、凹陷积水的问题。盖板整体厚度控制在10mm左右，加上底部支脚的总高度为25mm，不会因为盖板过厚占用过多的井口深度，也不会因为过薄导致承重不足。表面没有做额外的防滑凸起，依靠格栅缝隙之间的平面就能提供足够的摩擦力，雨天行人踩踏时不会出现打滑的问题，同时平整的表面更容易清扫，不会积存泥污。

在实际工程应用中，这类圆形排水盖板还可以根据使用场景调整材质，如果是户外重载区域，可以改用铸铁材质压铸成型，如果是室内厨卫区域，可以改用不锈钢或者塑料材质注塑生产，核心的格栅排布、支脚定位、尺寸边界的结构逻辑是通用的。相比市面上常见的放射状格栅排水盖，平行长条格栅的模具结构更简单，压铸或者注塑生产时的脱模阻力更小，生产良率更高，后期使用过程中如果出现局部筋条损坏，也更容易做焊接修复。另外，平行缝隙的水流通过时是线性流态，不会像放射状缝隙那样在中心位置形成水流紊流，排水速度更快，遇到短时强降雨时，不容易在盖板表面形成积水。

很多现场安装的施工人员反馈，圆形盖板相比方形盖板的安装效率要高30%左右，因为不需要对齐四个角的位置，只要把支脚对准井口放下去就完成安装，新手施工人员也能快速操作，不会出现装歪、装不平的问题。日常维护的时候，清理格栅缝隙的杂物也更方便，用高压水枪顺着缝隙方向冲洗，就能把卡在缝隙里的泥沙、杂物冲干净，不需要用刷子逐个缝隙清理，大大降低了物业维护的工作量。针对激光切割加工的场景，这款盖板的结构全部由直线和圆弧组成，没有复杂的曲面结构，用普通的二维激光切割机就能完成板材下料，支脚部分可以用折弯或者焊接的方式和盖板主体连接，不需要复杂的五轴加工设备，小批量定制生产的成本很低，非常适合项目现场临时加工、应急替换使用。
