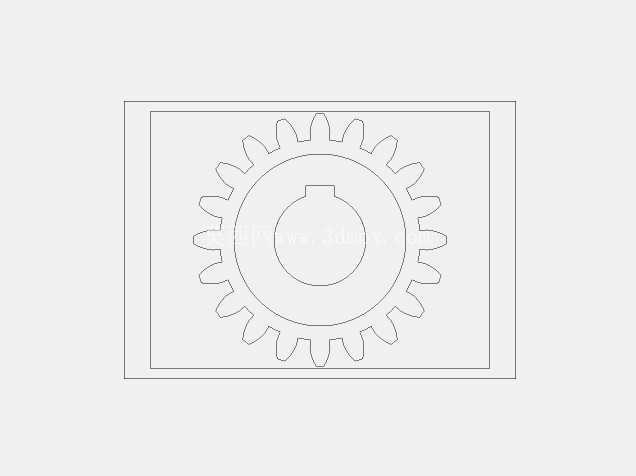

模数4带键槽小齿轮传动结构设计

在各类中小型机械传动系统中，模数4的小齿轮是应用范围极广的基础传动零件，这类齿轮常作为减速机构的高速级输入齿轮，或是小型传动链的主动轮使用，常见于轻工输送设备、小型机床进给机构、农用机械辅助传动单元、自动化生产线的动力传递工位，承担着匹配传动比、传递旋转扭矩、改变转速输出的核心作用。

从结构设计来看，这款小齿轮采用了标准渐开线直齿齿形，直齿结构的优势在于加工工艺成熟，装配时轴向定位要求低，传动过程中不会产生额外轴向力，对支撑轴承的轴向载荷承载要求更低，适合中低速、中等载荷的传动场景。齿轮中心设计有标准键槽结构，键槽的尺寸匹配对应直径的传动轴，通过平键连接实现齿轮与轴的周向固定，能够可靠传递额定扭矩，避免传动过程中齿轮与轴出现相对转动，同时这种键连接结构拆装便捷，在设备维护更换零件时不需要复杂的专用工装，就能完成齿轮的拆卸与装配。

设计这类齿轮时，首先要确定模数参数，模数4的齿形尺寸能够兼顾传动承载能力与结构紧凑性，齿厚、齿高都经过标准参数校核，齿根圆角经过优化处理，能够有效降低齿根位置的应力集中，避免长期交变载荷下出现齿根断裂的失效问题。齿顶圆、齿根圆的尺寸公差按照通用传动齿轮的精度等级设定，能够满足常规开式、半开式传动的啮合精度要求，不需要过高的加工精度就能保证传动平稳性，兼顾了加工经济性与使用性能。齿轮的内孔直径与配合轴径采用基孔制过渡配合，既保证装配后同轴度符合传动要求，不会出现运转偏心导致的振动、噪音问题，也不会因为配合过紧导致装配难度提升。

从安装边界来看，这款小齿轮的轴向厚度经过匹配设计，安装时不需要额外加装过厚的定位轴套，只需要通过轴肩与轴端挡圈就能完成轴向定位，整体占用的轴向安装空间较小，能够适配结构紧凑的传动箱体设计。齿轮啮合时的中心距按照标准模数配对齿轮参数计算确定，安装时只要保证两轴平行度在允许公差范围内，就能保证齿面接触面积符合要求，避免出现偏载导致的齿面异常磨损。在实际应用场景中，这类小齿轮常与同模数的大齿轮配对组成减速齿轮副，也可以和齿条配合实现旋转运动到直线运动的转换，比如在小型升降机构、直线进给工位中，齿轮齿条结构的动力输出端就常使用这类模数4的小齿轮作为主动件，运转时齿面滑动摩擦小，传动效率高，日常维护只需要定期涂抹润滑脂就能保证长期稳定运行。

在结构细节处理上，齿轮的两端面都设计有微小的倒角，既能够去除加工过程中产生的毛刺，避免装配时划伤操作人员或是配合零件表面，也能在齿轮装入轴上时起到导向作用，提升装配效率。齿面的加工粗糙度按照通用传动要求控制，既不会因为粗糙度过高导致啮合时噪音过大、磨损加快，也不会因为追求过高的表面精度提升不必要的加工成本。键槽的位置对称度经过严格控制，保证装配后键的两侧面受力均匀，不会出现单侧受力过大导致的键变形、键槽崩裂问题。对于长期在多粉尘环境下运行的设备，这类直齿小齿轮的齿形不易积存杂物，相比斜齿、人字齿结构，清理维护的难度更低，更适合开式传动的应用场景，比如建材加工设备、矿山小型辅助输送设备的传动部位，即使有少量粉尘落入啮合部位，也不会轻易出现卡滞问题。

从传动特性来看，这款小齿轮的传动比准确，工作时不会出现滑动传动的丢转问题，能够保证动力传递的同步性，在一些对传动比精度有基础要求的工位，比如包装设备的送料辊传动、纺织机械的导辊传动，这类齿轮都能稳定满足使用需求。设计过程中也充分考虑了零件的通用性，所有齿形参数、内孔尺寸、键槽规格都采用国家标准通用参数，在零件出现磨损需要更换时，不需要单独定制非标零件，采用标准加工工艺就能快速制作替换件，有效降低设备的后期维护成本与停机等待时间。
