16B型滚子链用26齿传动链轮结构

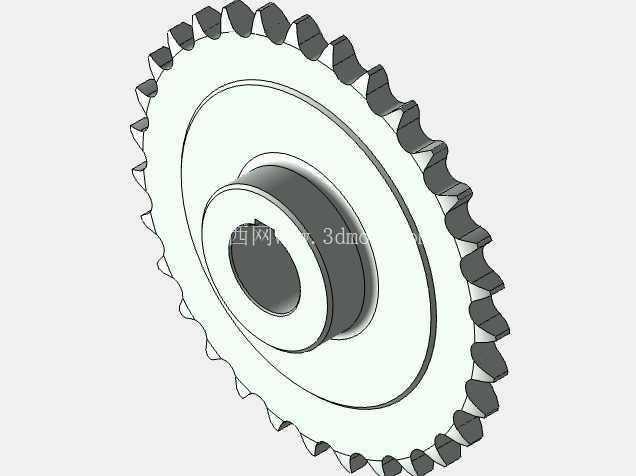

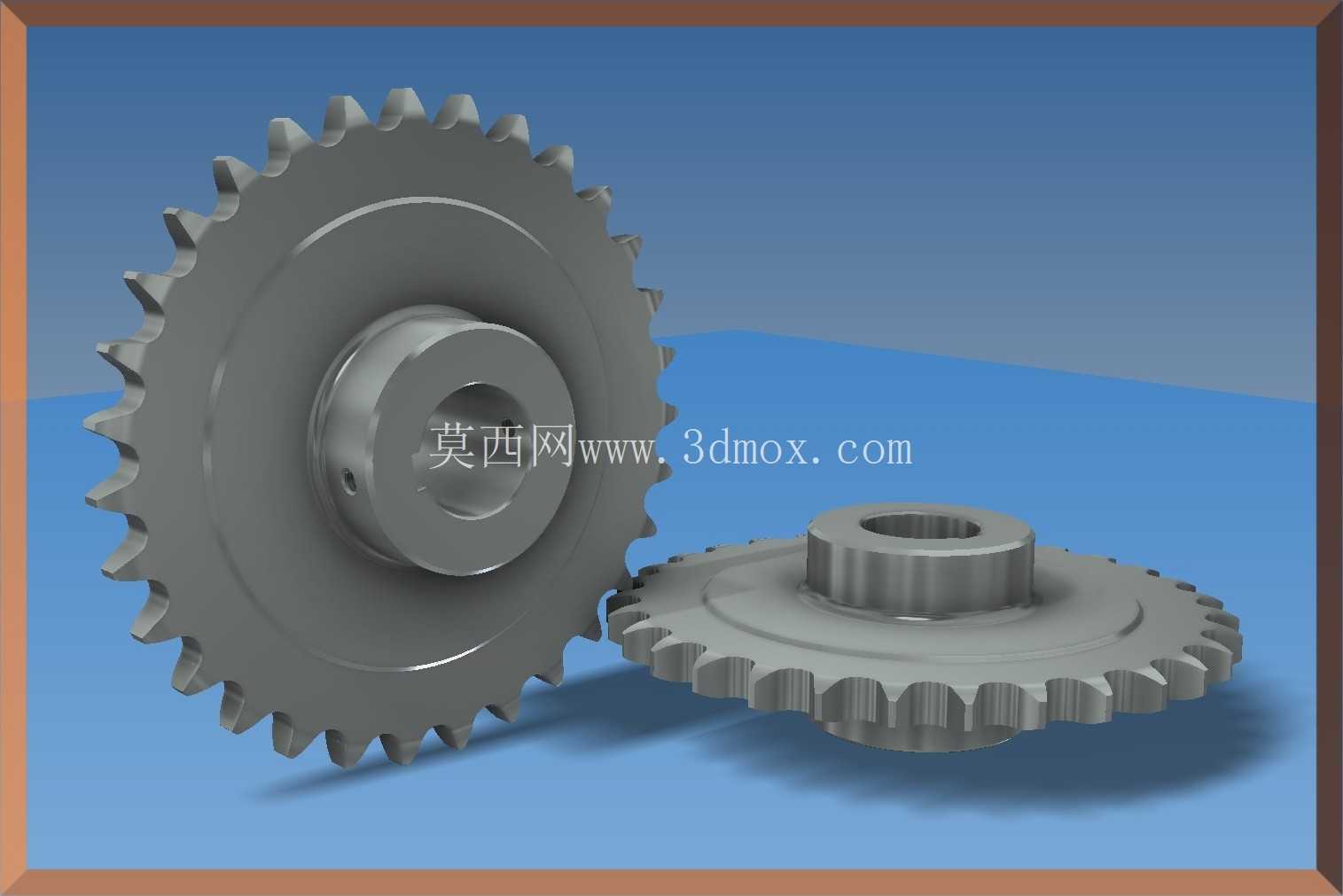

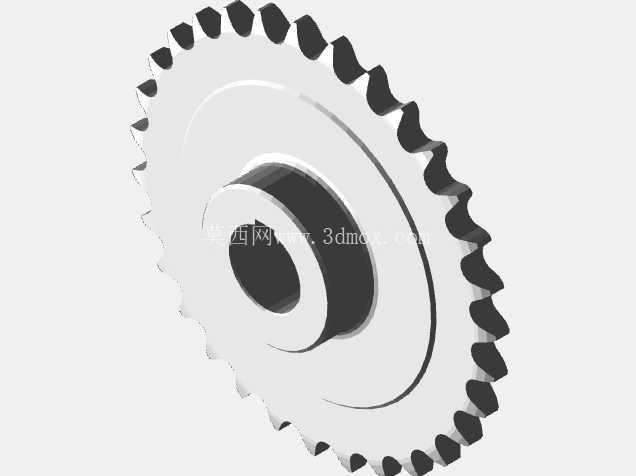

　　这款链轮适配16B系列滚子链使用，齿数为26齿，是链传动系统里的核心啮合零件，日常在输送线、农机传动单元、中小型工业设备的动力传递环节都能见到同规格产品的身影，区别于齿轮啮合的摩擦传动形式，链传动本身不存在弹性滑动与打滑问题，平均传动比精准，传递效率能稳定维持在较高水平，同时对安装时的中心距偏差容忍度更高，适合远距离轴间动力传递的工况。从结构设计来看，这款链轮采用了轮毂与齿圈一体化的加工结构，中心设置带键槽的安装轴孔，装配时可通过平键实现与传动轴的周向固定，配合轴端挡圈或者锁紧螺母就能完成轴向定位，轮毂部分做了加厚处理，能提升键槽连接位置的抗剪切强度，避免频繁正反转启动时出现轮毂开裂的问题。

　　齿形部分遵循滚子链链轮的标准齿廓设计，啮合过程中链节能顺畅啮入啮出，不会出现卡滞、跳齿的问题，齿面工作段做了圆弧过渡处理，能减少啮合时链条滚子与齿面的接触应力，降低链条和链轮的磨损速率，延长整套传动副的使用寿命。链轮的齿顶圆、齿根圆尺寸严格匹配16B链条的节距、滚子外径参数，安装时需要注意两轴的平行度偏差控制在允许范围内，否则会出现链条单侧磨损、传动噪音增大的问题，同时要预留合适的张紧行程，避免链条磨损伸长后出现松边垂度过大引发的脱链故障。

　　从实际使用场景出发，这类链轮常被用在包装生产线的输送驱动端、木工机械的进给传动单元、小型输送设备的动力输出端，部分农用机械的动力传输段也会采用同规格链轮搭配16B链条，因为链传动本身能在多粉尘、有少量油污的工况下稳定工作，不需要像同步带传动那样做严格的防尘防护，日常维护只需要定期补充润滑脂、检查链条张紧度即可。设计这类链轮三维模型时，首先要确定适配链条的核心参数，包括节距、滚子直径、内节内宽，再根据选定的齿数计算出分度圆直径、齿顶圆直径、齿根圆直径，齿廓曲线采用标准的三圆弧一直线齿形，保证啮合时的接触状态最优，轮毂的长度和外径需要根据匹配的轴径来确定，一般轮毂外径取轴径的1.5-2倍，轮毂长度取轴径的1.2-1.5倍，保证连接的稳定性。

　　如果是用于高速传动的工况，还需要对链轮做动平衡处理，避免高速转动时出现振动，这款模型的结构属于典型的实心辐板式链轮，适合中小尺寸的链轮加工，加工时齿面可以根据使用工况选择淬火处理，提升齿面硬度，增强耐磨性能，对于载荷较大的工况，也可以选用40Cr材质做调质加表面淬火处理，普通工况下采用45号钢调质处理就能满足使用需求。安装边界方面，这款链轮装配到轴上后，需要保证链轮的端面跳动量在允许公差范围内，两配对链轮的共面偏差不能过大，否则会加速链条和链轮的侧面磨损，链条安装后的初始垂度一般控制在中心距的1%-2%，垂直布置的传动场景下垂度要适当调小，避免运转时出现脱链问题。日常运维中，要定期清理齿槽内积存的油污和碎屑，避免碎屑卡入啮合位置引发冲击载荷，当齿面磨损量超过原齿厚的15%时就需要及时更换链轮，更换时要和配套链条同时更换，避免新旧零件匹配不佳引发的啮合冲击、加速磨损问题。
