31齿16B型滚子链配套链轮结构

链传动作为机械传动系统中应用极广的动力传递形式，在输送设备、农业机械、轻工生产线、机床辅机等场景中承担着远距离、大载荷、恶劣工况下的动力传输任务，而链轮作为链传动的核心啮合部件，其齿形精度、安装结构、基体强度直接决定整套传动机构的运行稳定性与使用寿命。本次呈现的链轮适配16B系列滚子链，齿数设定为31齿，这类齿数规格的链轮通常应用在传动比要求适中、从动端转速不高的工况中，相比小齿数链轮，31齿的设计能有效降低链节啮合时的冲击载荷，减少多边形效应带来的传动速度波动，让链条运行更平稳，同时也能降低齿面的接触应力，延长链轮与配套链条的磨损周期。

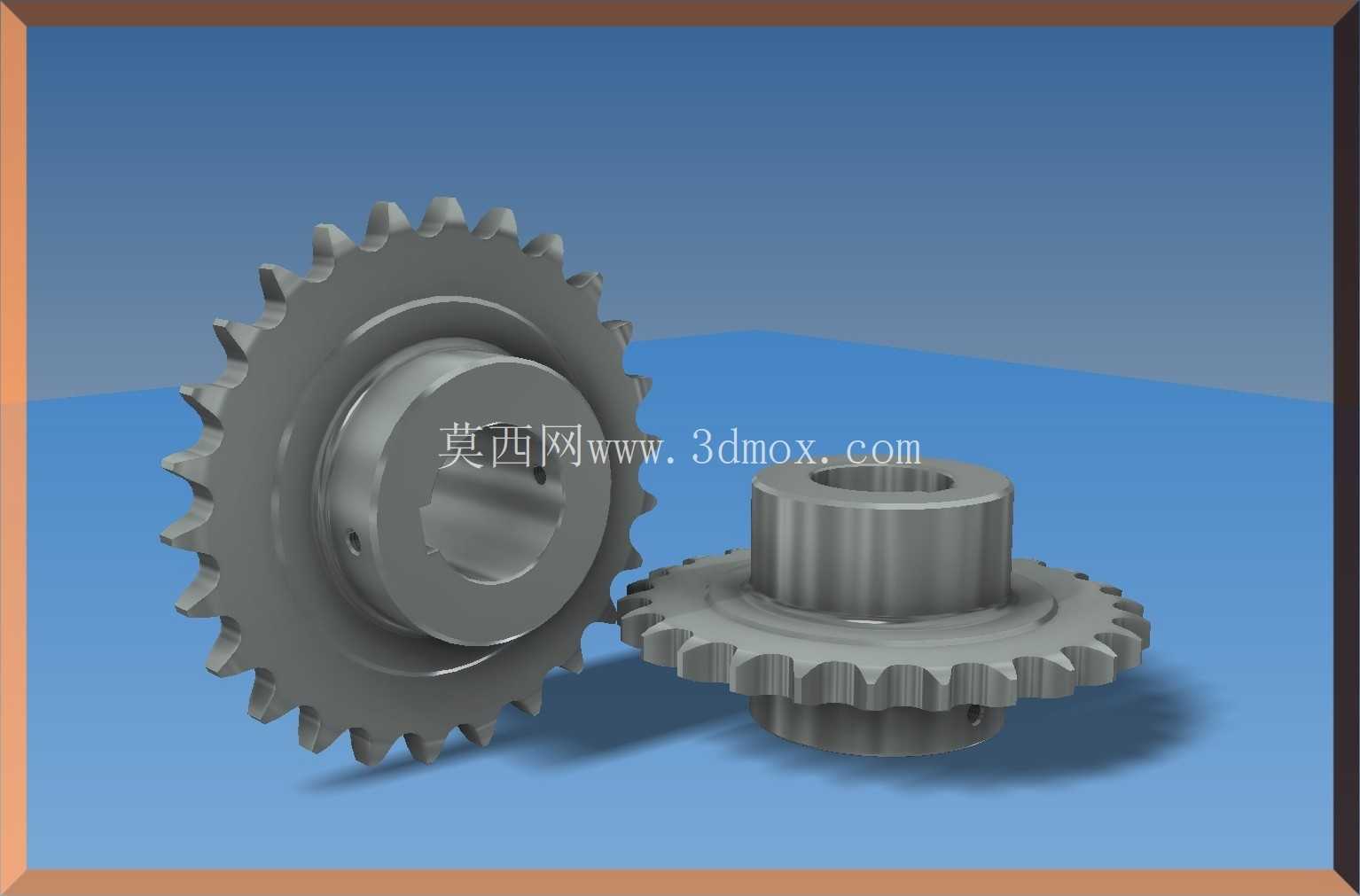

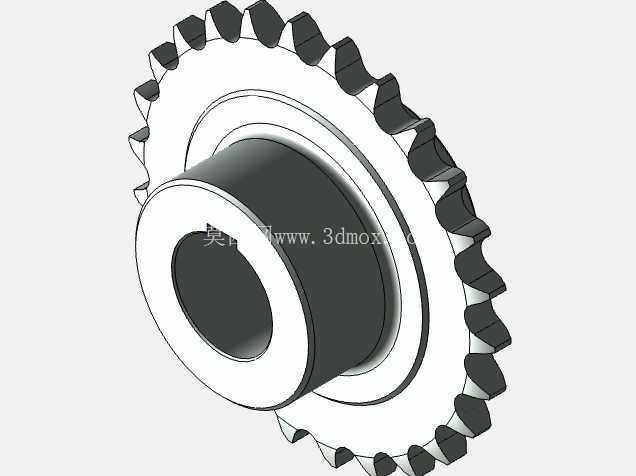

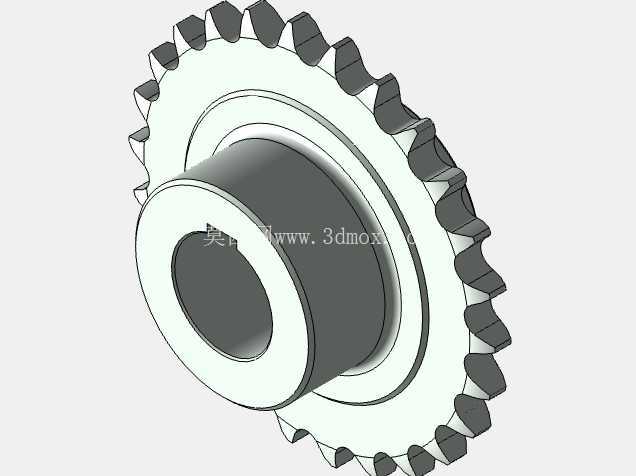

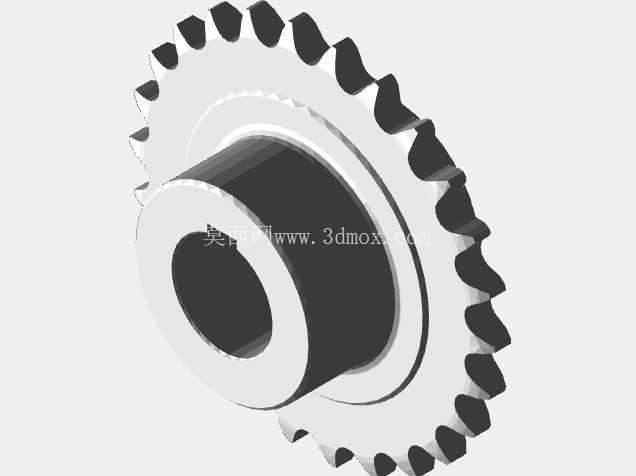

从结构设计来看，该链轮采用轮毂与齿圈一体化的结构形式，轮毂部分设置了带键槽的中心安装孔，这种设计是轴装类链轮的典型安装结构，键槽用于传递扭矩，避免链轮与传动轴之间出现相对转动，轮毂的轴向长度经过合理设定，既保证了与传动轴的配合接触面积足够，能承受额定扭矩下的挤压应力，又不会过度占用轴向安装空间，适配多数常规传动箱、输送机架的安装边界。齿形部分严格匹配16B-1-62规格滚子链的节距、滚子外径参数，齿廓采用三圆弧一直线的标准齿形设计，这种齿形能保证链节的滚子顺利进入与退出啮合，不会出现卡链、跳齿的问题，同时齿面的受力分布更均匀，在高速运转时也能降低啮合噪音。

在实际工程应用中，这类链轮的安装需要注意几个核心边界：首先是中心孔与传动轴的配合公差，通常采用过渡配合保证同轴度，避免偏心带来的传动振动与额外磨损；其次是两配对链轮的共面要求，安装时需要调整两轴的平行度与链轮的端面跳动，保证链条在运行过程中不会出现偏磨、脱链的问题；另外链轮的轴向定位需要可靠，通常采用轴肩配合锁紧螺母或者顶丝的方式固定，避免运转过程中出现轴向窜动。从使用场景来看，这类单排16B链轮常应用在包装生产线的输送辊道驱动、小型农机的动力传输、机床排屑器的驱动机构、物流分拣线的传动系统中，这类工况通常存在一定的粉尘、偶尔的冲击载荷，链轮的材质通常选用45号钢进行调质处理，齿面如果有高耐磨需求还可以进行高频淬火，提升齿面硬度，延长在磨粒磨损工况下的使用寿命。

设计这类链轮时，首先要明确配套链条的型号参数，确认节距、滚子直径、内节内宽等核心尺寸，再根据传动比计算确定链轮齿数，齿数选择需要避免过小导致的动载荷增大，也避免齿数过大导致的链条磨损后易跳齿的问题；其次要根据传递的扭矩计算轴孔直径与键槽尺寸，保证轮毂的强度足够，不会在过载时出现轮毂开裂、键槽压溃的失效形式；齿圈部分的外径、齿根圆直径、齿顶圆直径都需要严格按照链传动设计标准计算，同时要考虑加工时的工艺性，比如齿形加工通常采用滚齿或者铣齿工艺，设计时要预留合理的加工余量，保证加工后的齿形精度满足啮合要求。另外链轮的减重设计也需要兼顾强度，部分应用场景会在齿圈与轮毂之间设置减重孔，但需要做动平衡校验，尤其是在转速较高的传动场景中，不平衡量会带来额外的振动，影响整套设备的运行精度。

在日常运维中，这类链轮需要配合定期的润滑，根据工况选择合适的润滑油或者润滑脂，减少齿面与滚子之间的磨损，同时要定期检查齿面的磨损情况、链条的张紧度，当齿面出现明显的磨尖、链条伸长量超过允许值时，需要及时更换链轮与链条，避免出现传动失效引发设备故障。相比带传动，链轮传动没有弹性滑动与打滑问题，平均传动比准确，传动效率更高，作用在轴上的张紧力更小，在低速重载、高温、多尘的恶劣工况下有不可替代的优势，而合理的链轮结构设计，是保证整套链传动系统可靠运行的核心基础。
