可调式划线技术罗盘结构设计

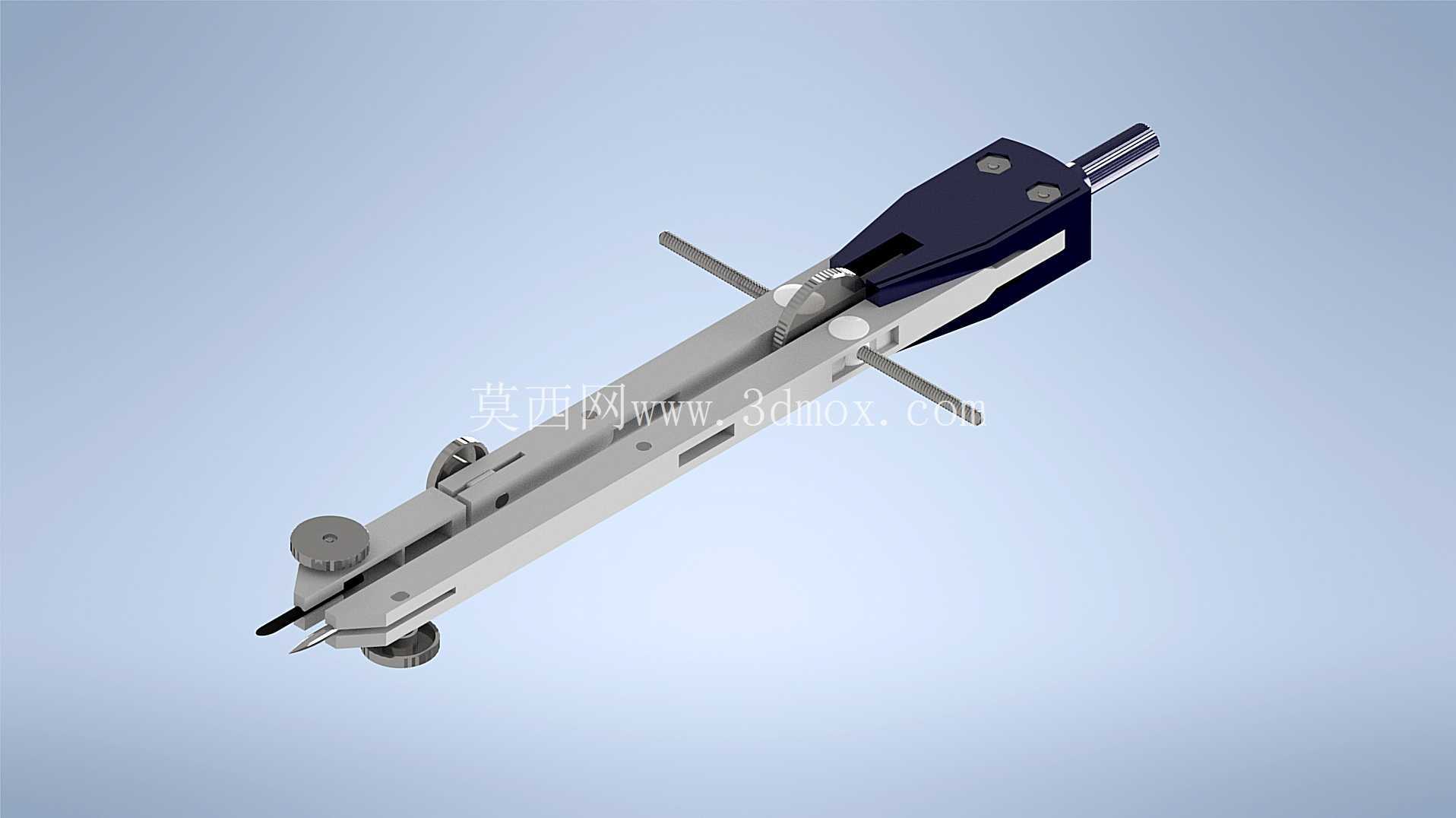

　　这款可调式划线罗盘是钳工划线、钣金放样、模具研配环节常用的手动划线作业工具，核心作用是在金属毛坯、半成品工件表面完成圆弧绘制、等距线标记、孔位中心定位、轮廓放样划线等作业，是机加工前期划线工序、模具装配研配、钣金展开下料场景中不可或缺的基础工装。从结构设计逻辑来看，整体采用长条形滑移基座作为主体承载结构，基座上加工有精密导向滑槽，配合带锁紧旋钮的滑移划针座，可实现划线半径的连续无级调节，调节过程中划针始终保持与基座底面垂直，避免划线过程中出现半径偏移、划针歪斜导致的划线误差。

　　基座一端设置有固定定位支点，支点采用硬质合金顶尖结构，顶尖端部做圆弧过渡处理，既可以在工件表面的样冲眼内稳定定位，不会划伤工件基准面，也能保证划线旋转过程中支点不打滑、不位移，顶尖座同样带有微调锁紧结构，可根据工件表面硬度调整顶尖伸出量，适配不同材质工件的定位需求。滑移划针座上集成了两个独立的锁紧机构，一个用于锁止划针座在基座滑槽上的位置，锁止后划针座与基座无相对窜动，保证划线半径的一致性；另一个用于锁止划针的伸出长度，划针采用高速钢材质，刃口磨削成15度锐角，划线时线条清晰均匀，磨损后可松开锁紧机构调整伸出量或更换划针，无需整体更换部件，降低工装维护成本。

　　基座上还设置了横向延伸的辅助导向杆，导向杆可沿基座横向滑槽滑移，主要用于在阶梯面、异形曲面工件上划线时提供辅助支撑，保证划针行走轨迹与基准面的平行度，避免因工件表面起伏导致划线深度不均、轨迹偏移。从安装与使用边界来看，整体结构紧凑，握持部位做了防滑纹理处理，单人单手握持即可完成操作，划线半径调节范围覆盖小半径孔位划线到大尺寸圆弧放样的常用区间，可适配平板划线、工件立面划线、曲面随形划线等多种作业姿态。设计过程中充分考虑了手动工具的人机工程特性，所有锁紧旋钮都做了滚花处理，佩戴劳保手套也可轻松完成锁紧、松开操作，旋钮的操作力矩经过优化，无需过大握持力即可实现可靠锁止，长时间作业不易产生手部疲劳。

　　各滑动配合面都做了淬硬处理，表面粗糙度控制在Ra0.8以下，滑动顺畅无卡滞，长期使用磨损量极小，可长期保持调节精度。基座底面为精密加工的基准平面，平面度公差控制在0.02mm以内，划线时基准面与工件表面完全贴合，不会因基准倾斜导致划线尺寸超差。在实际生产场景中，这类划线罗盘常与划线平台、高度尺、样冲、手锤等工具配合使用，完成铸件毛坯的划线找正、机加工工序的余量标记、模具零件的装配位置划线、钣金件的展开轮廓划线等工作，相比普通固定划规，其调节范围更大、锁止可靠性更高，划线精度可稳定控制在0.1mm以内，能够满足普通机加工、模具制造、钣金加工等行业的划线精度要求。结构上没有复杂的传动机构，所有部件都采用模块化设计，顶尖、划针、锁紧旋钮等易损件都可快速拆卸更换，日常维护仅需定期在滑动配合面涂抹少量润滑脂即可，无需复杂的保养流程，适合生产车间现场的复杂使用环境。
