水库盖螺旋散热结构参赛设计

这款水库盖的设计核心围绕储液设备端盖的散热与密封双重需求展开，区别于常规平面端盖的结构形式，采用了柱式主体搭配连续螺旋导流槽的构型，主要适配密闭储水腔体、小型循环储液罐的端部安装场景，在承担腔体密封封堵作用的同时，可通过表面螺旋结构增大与空气的接触面积，加速腔体内部传导至端盖的热量散出，避免密闭储液空间因内部温度持续升高出现压力超限的问题。

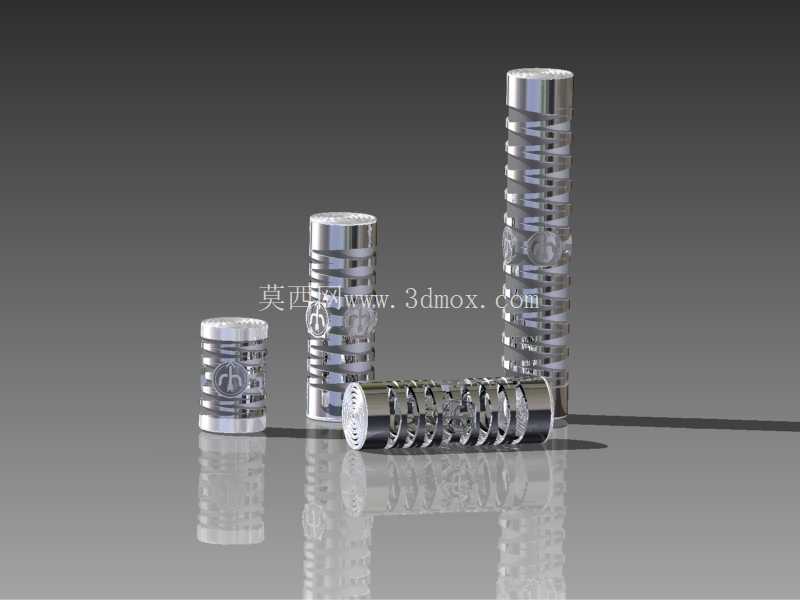

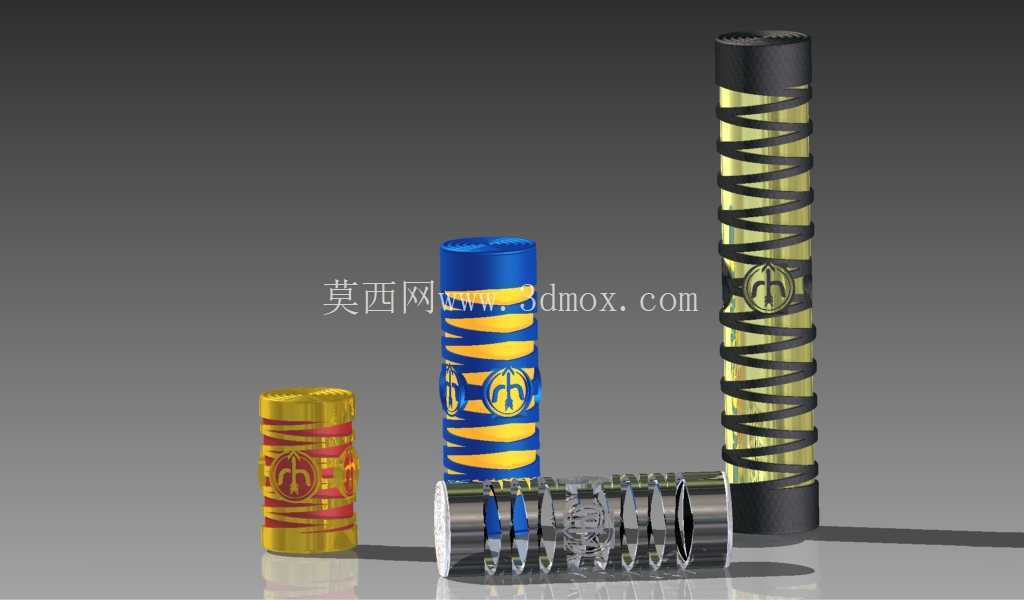

从实际安装边界来看，该系列端盖设计了四种不同高度的规格，直径尺寸统一匹配对应规格的储液腔体端口螺纹，安装时可直接与腔体端部的内螺纹旋合配合，端面预留的密封槽可嵌入橡胶密封圈实现端面静密封，无需额外加装法兰转接结构，能直接适配现有标准口径的小型储水罐体、循环冷却系统的储液腔端位，不会和腔体内壁的液位检测组件、进出液管路产生安装干涉。螺旋槽的槽深控制在主体壁厚的三分之一区间，既保证了足够的散热接触面积，也不会削弱端盖整体的结构强度，即使在腔体内部存在0.3MPa以内的静压时，端盖主体也不会出现形变渗漏的问题。

设计过程中优先考虑了实际工况下的流体扰动效果，螺旋槽的导程采用等距设计，当设备运行产生振动时，端盖表面接触的空气可顺着螺旋槽形成定向流动，无需额外加装散热风扇即可实现被动散热，相比传统散热鳍片的端盖结构，螺旋构型的凹槽不易积存灰尘与冷凝水，长期户外使用时不会出现杂物堵塞散热通道的问题，维护清理时仅需用毛刷顺着槽向擦拭即可完成清洁。端盖的端面做了圆角过渡处理，没有尖锐的加工棱角，安装旋合时不会划伤操作人员的手部，也避免了应力集中导致的端部开裂问题。

不同高度的规格可适配不同的散热功率需求，高度越高的型号螺旋槽总换热面积越大，可对应内部发热量更高的储液腔体，选型时可根据腔体单位时间的散热量匹配对应规格，无需对原有腔体的端口结构做改造，直接替换原有普通端盖即可实现散热能力升级。端盖的材质适配常用的金属加工工艺，可采用铝合金压铸成型后做表面阳极氧化处理，也可采用不锈钢机加工成型应对有腐蚀介质的储液场景，结构本身没有复杂的倒扣与薄壁结构，压铸生产时的拔模斜度控制在1.5度，成型后成品的变形量可控制在0.1mm以内，能满足密封面的平面度要求。

从结构受力角度分析，螺旋槽的走向与端盖旋合安装时的受力方向一致，安装旋紧过程中槽体结构不会承受额外的剪切力，长期使用后不会出现槽体根部开裂的问题。端盖的顶部平面预留了足够的工装夹持位置，安装时可用管钳直接夹持顶部平面完成旋紧操作，不会损伤螺旋槽的散热结构。针对户外使用场景，螺旋槽的底部设计了微小的排水倾斜角度，落在端盖表面的雨水可顺着螺旋槽自然排出，不会在槽内积存导致表面锈蚀，有效提升了构件的户外使用寿命。
