带螺杆轴闸门输送用金属滚轮结构

　　该滚轮结构主要应用于水利闸门启闭配套的输送导向场景，同时也可适配轻工输送线、仓储分拣设备的从动辊单元，在闸门运行过程中承担承重导向、降低滑动摩擦阻力的核心作用，避免闸门门板与轨道直接接触产生硬摩擦损耗，延长闸门整体的服役周期。从结构设计来看，整体采用同轴式布局，外辊筒为圆柱形金属主体，表面做精加工处理，圆柱度公差控制在合理区间，保证与轨道面接触时受力均匀，不会出现局部应力集中导致的辊面磨损不均问题。

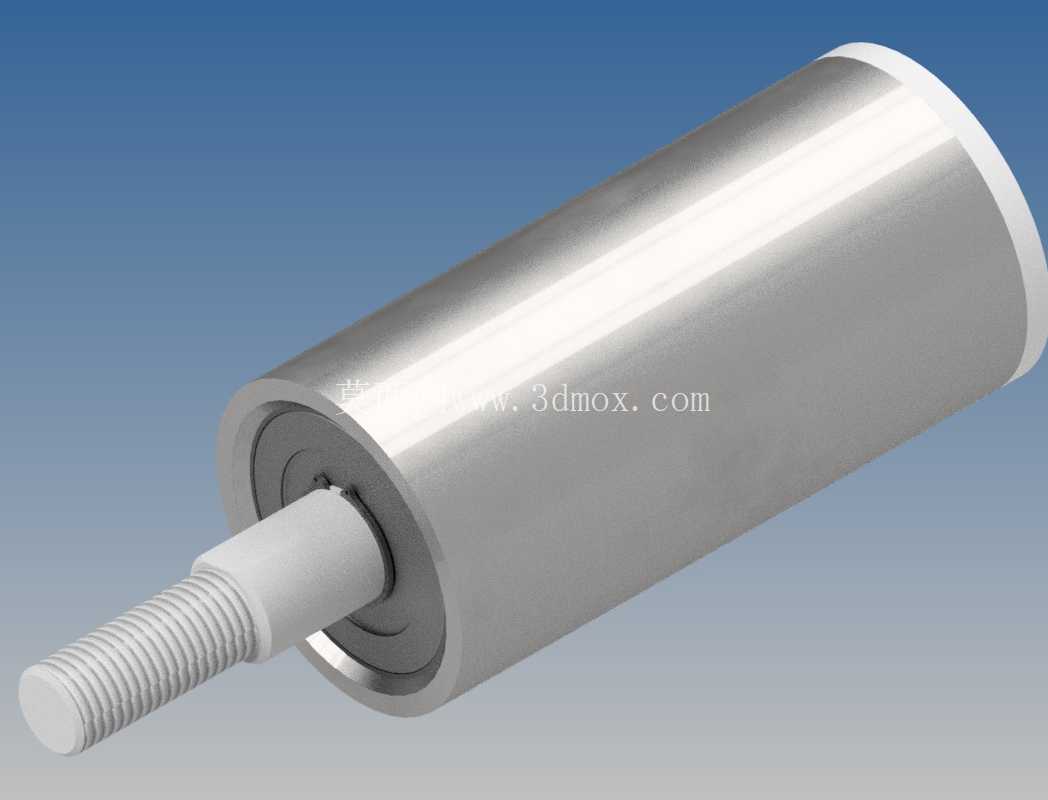

　　辊筒一端伸出带外螺纹的安装轴，螺纹段用于装配锁紧螺母，实现滚轮在安装支架上的轴向固定，轴段与辊筒内部的转动副配合，内置的轴承结构可将滑动摩擦转化为滚动摩擦，大幅降低启闭过程中的动力损耗，即使在闸门承受较大水压力负载的工况下，也能保证转动顺畅无卡滞。设计阶段优先考虑了安装边界的适配性，伸出轴的螺纹长度预留了足够的调节余量，可适配不同厚度的安装支架，辊筒的外径尺寸根据常规闸门轨道的接触宽度设定，既保证足够的接触承压面积，又不会占用过多的安装空间，辊筒端面做了倒角处理，避免装配过程中锐边划伤操作人员，也能减少与相邻部件的干涉风险。

　　在实际工况适配中，该滚轮可承受径向的重载压力，针对闸门运行时可能出现的轻微偏载情况，内部转动副预留了微小的调心余量，不会因为轨道安装的微小平行度误差出现卡阻。辊体采用金属材质加工，表面粗糙度满足耐磨要求，长期在潮湿的水工环境下使用也能保持结构稳定性，螺纹轴段的尺寸与常规紧固件规格匹配，现场维护更换时无需定制特殊配件，可直接采用标准紧固件完成装配。不同于普通输送线的无动力辊筒，该滚轮的轴端采用螺纹固定结构，相比光轴卡簧固定的形式，轴向锁紧力更强，能承受闸门启闭时产生的轴向窜动冲击力，不会在长期往复运行后出现轴端松脱的问题。

　　辊筒内部的转动配合间隙经过合理设定，既不会因为间隙过大出现运行晃动，也不会因为间隙过小在温度变化时出现转动卡滞，适配户外工况下的温度波动范围。在三维建模过程中，对辊面的圆柱度、轴段的同轴度、螺纹的牙型都做了精确还原，可直接用于后续的工程出图、装配干涉检查以及运动仿真，设计者在建模时充分考虑了加工工艺性，辊筒的外圆面可采用常规车削加工完成，轴段的螺纹可采用标准螺纹加工工艺，无需特殊的定制加工设备，适合批量生产加工。安装时仅需将轴段穿入支架的安装孔，在螺纹端装配锁紧垫片与螺母即可完成固定，装配工序简单，对现场安装人员的技能要求较低，后期维护时仅需定期检查转动副的润滑状态以及锁紧螺母的紧固情况，即可保证滚轮长期稳定运行。该结构同时可拓展应用于平移式门窗的导向承重、小型输送设备的从动辊单元等场景，仅需根据实际负载情况调整辊筒壁厚以及轴承规格即可完成适配，具备较强的结构通用性。
