四热管塔式CPU风冷散热结构设计

这款四热管风冷散热结构，主要面向台式计算机CPU的主动散热场景，也可适配同功耗等级的工控板卡、嵌入式运算模块的散热需求，在常规塔式机箱、紧凑型ITX机箱的风冷散热方案中都有对应的适配空间。从实际使用场景来看，这类散热结构需要兼顾散热效率、安装兼容性、运行噪音控制三个核心维度，设计过程中需要平衡多维度的工程约束，不能单一追求某一项参数的极致表现。

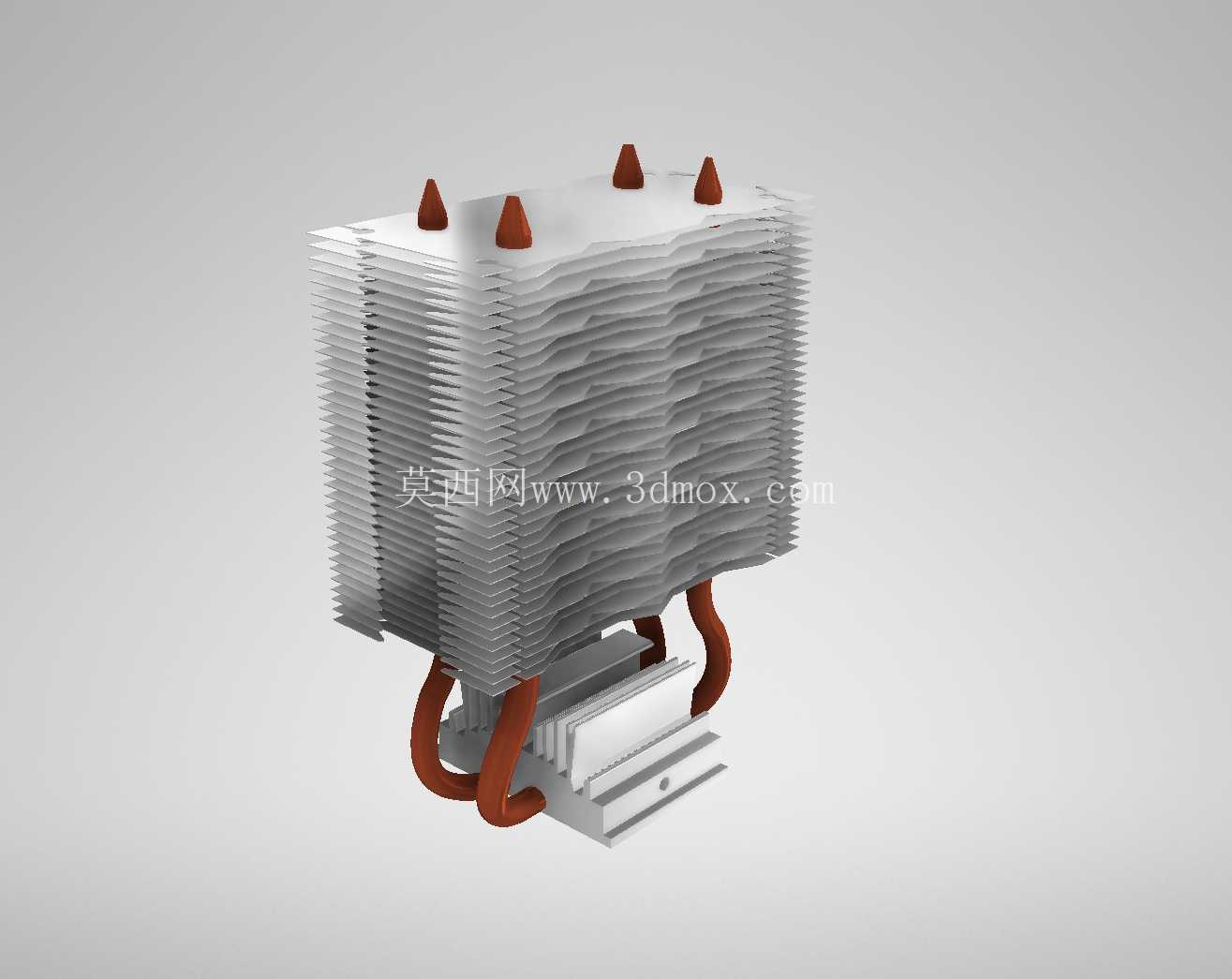

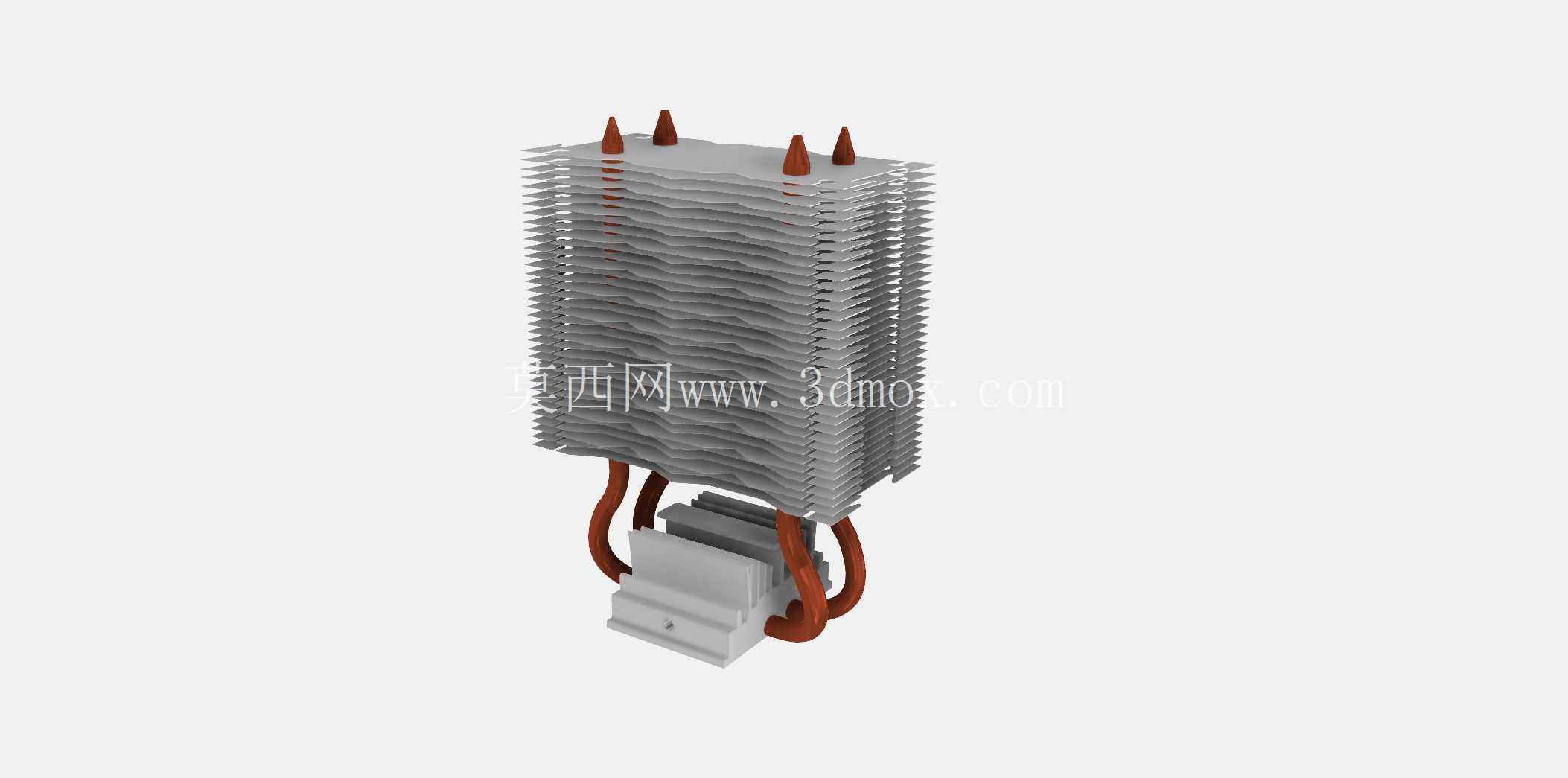

散热核心的导热路径采用四根铜质热管完成，热管通过熔焊工艺分别与底部的CPU接触底座、上部的铝制散热鳍片组连接，熔焊工艺可以最大程度降低接触界面的热阻，避免因为贴合间隙导致的热量传导阻滞。底座部分采用平整铣削加工，保证和CPU顶盖的接触面积最大化，实际安装时配合导热介质填充微观间隙，可以将CPU工作产生的热量快速传导至热管内部的相变工质，依靠工质的相变循环将热量快速输送到上部的鳍片区域。

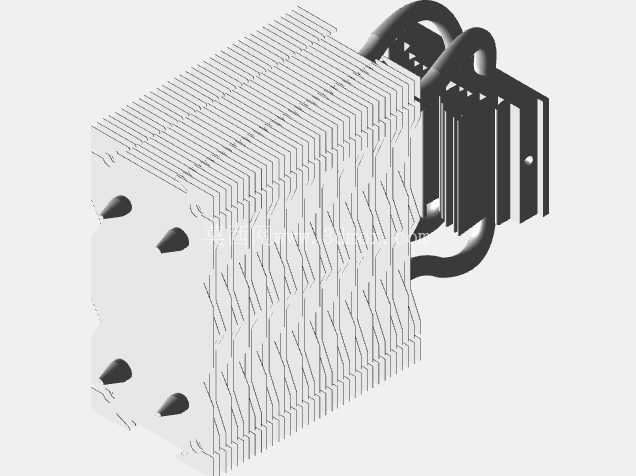

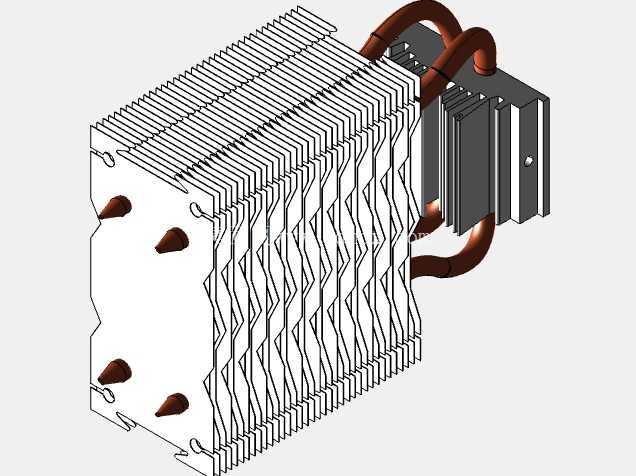

上部的鳍片组采用多片冲压铝鳍片叠合组成，鳍片之间预留均匀的通风间隙，鳍片表面做了折边强化处理，既可以提升鳍片组的整体结构强度，避免运输、安装过程中出现鳍片变形倒伏，也可以优化气流通过时的流道形态，减少风阻的同时提升气流和鳍片的热交换效率。四根热管采用错位穿接的布局，均匀分布在鳍片组的对应位置，避免热量集中在鳍片的某一个区域，让整个鳍片组的散热面积都能得到充分利用。鳍片顶部预留了风扇固定的卡扣位，可以适配标准尺寸的轴流散热风扇，风扇产生的定向气流垂直穿过鳍片间隙，将鳍片上携带的热量带出机箱内部，完成整个散热循环。

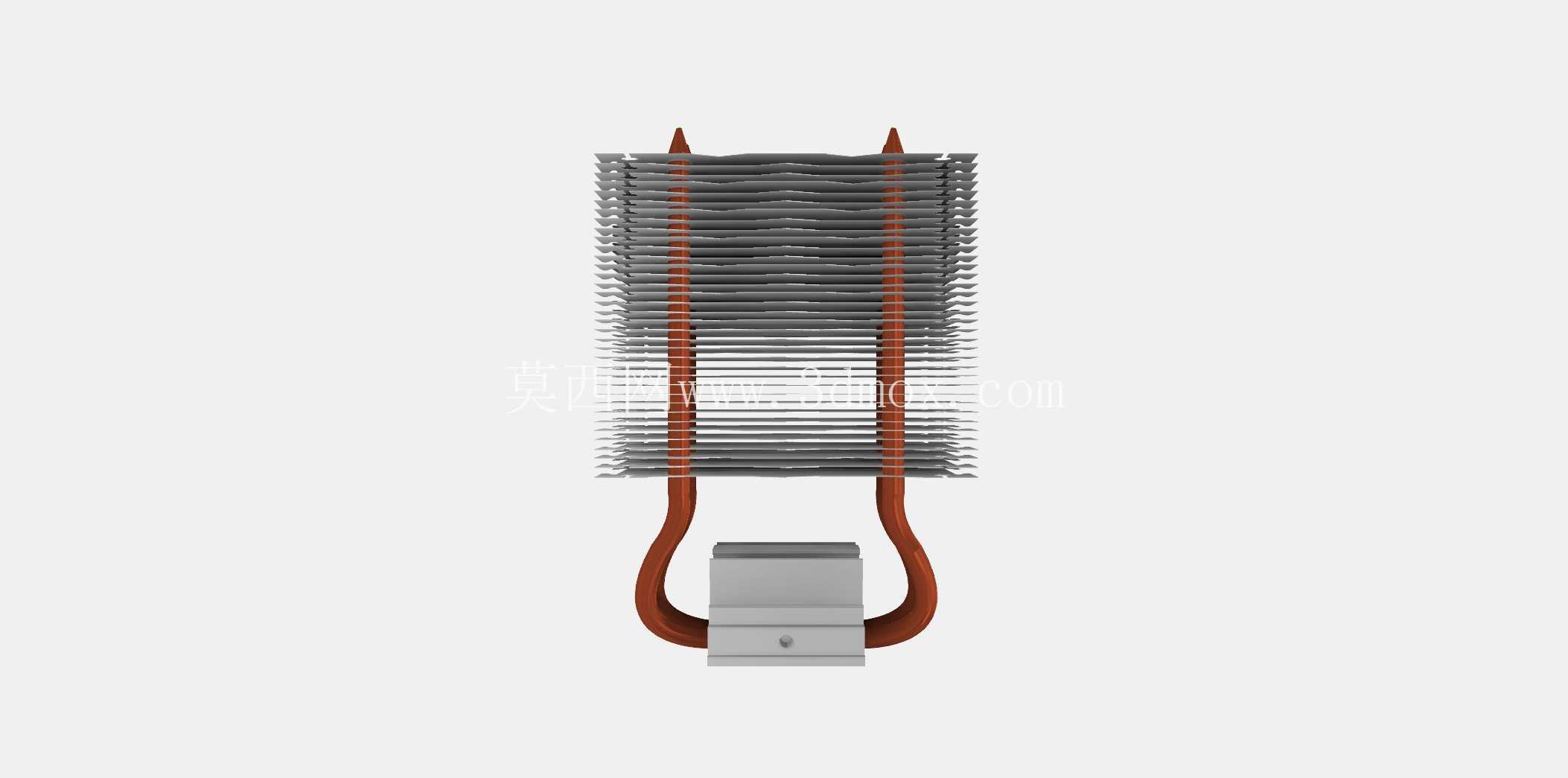

从安装边界来看，这款散热结构的底座部分采用标准的扣具安装位，可以适配主流消费级平台的CPU安装孔距，安装时不需要对主板做额外的改装，扣具的压力设计经过校准，既可以保证底座和CPU顶盖的紧密贴合，也不会因为压力过大导致CPU顶盖、PCB板出现变形损伤。整体的外形尺寸控制在常规塔式风冷的兼容范围内，高度方向不会超出大部分中塔、MATX机箱的CPU散热限高，横向宽度也不会遮挡内存插槽区域，避免和高马甲内存出现安装干涉。热管的弯曲部分做了圆滑过渡处理，没有出现死折的情况，保证热管内部的工质可以顺畅循环，不会因为弯折导致导热效率下降。

在实际运行的工况下，这类四热管风冷结构可以满足常规功耗的桌面级CPU满负载运行的散热需求，将CPU的核心温度控制在合理的工作区间，避免因为过热导致的CPU降频、运行不稳定等问题。和同规格的其他散热结构相比，这种铜管熔焊多鳍片的设计，在重量控制上也有明显优势，不会给主板的CPU插槽区域带来过大的负重，长期使用也不会因为主板受力变形导致接触不良的问题。鳍片的表面处理采用常规的阳极氧化工艺，既可以提升铝鳍片的抗腐蚀能力，也可以避免长期使用过程中鳍片表面氧化导致的散热效率下降。设计过程中还考虑了长期运行的可靠性，热管和鳍片、底座的连接部位都做了强化处理，经过多次冷热循环之后也不会出现连接松动、热阻上升的问题，能够覆盖消费级硬件的常规使用周期。

气流组织的设计上，鳍片的间隙经过测算，既保证足够的通风量，也不会因为间隙过大导致气流短路，让穿过鳍片的气流都能充分和鳍片表面进行热交换。风扇安装位的设计支持正反双向安装，可以根据机箱内部的风道走向选择吹风或者抽风的安装方式，适配不同的机箱风道布局，帮助组建整机的顺畅散热风道。底部的热管避让设计，也可以兼容主板CPU插槽周边的供电散热片，不会因为周边元件的高度差导致安装不到位的情况，提升了不同主板平台的适配性。
